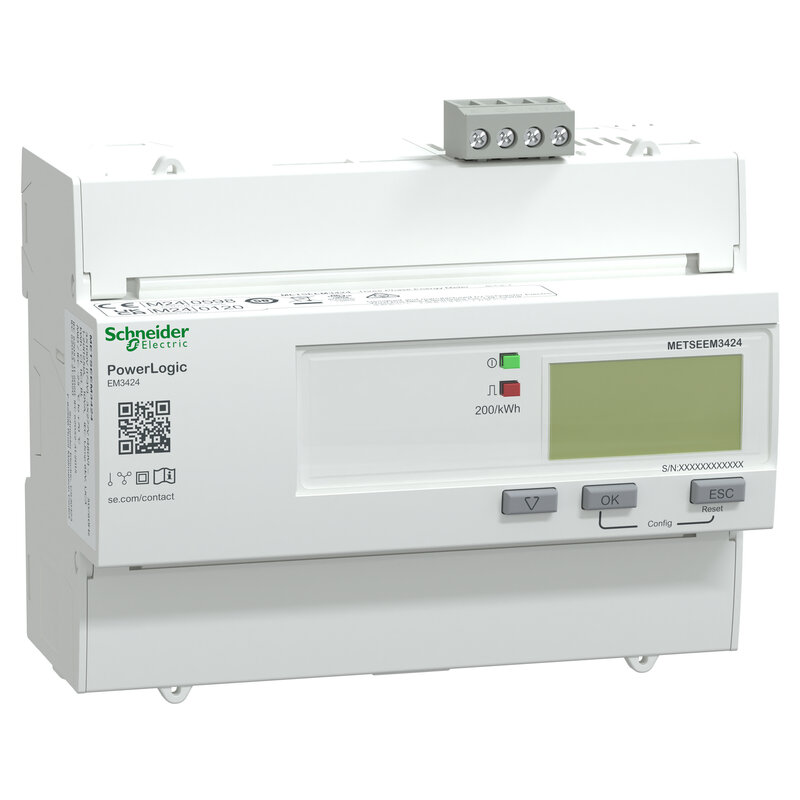

Energiezähler EM3424, 3 phasig, 125 A, Klasse 1, Modbus RTU, MID
METSEEM3424
Materialpreisgruppe
: DT
225,00 EUR
EAN Code: 3606487294726
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Katalog
|
Download |
|
Zertifikat
|
Download |
|
CAD
|
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Baureihe | PowerLogic EM3000 |
| Kurzbezeichnung des Geräts | EM3424 |
| Produkt- oder Komponententyp | Energiezähler | Zusatzmerkmale |
| Beschreibung der Pole | 3P + N 1P + N 3P |
| Messwerttyp | Wirkenergie gesamt Wirkenergie pro Phase Wirkenergie partial |
| Messgerätetyp | Active energy (signed, two quadrant) |
| Geräteanwendung | Teilzähler Teilabrechnung |
| Genauigkeitsklasse | Klasse 1 Wirkenergie entspricht IEC 62053-21 |
| Eingangstyp | Direct connection |
| [In] Bemessungsstrom | 125 A |
| Bemessungsspannung | 100…277 V 173…480 V |
| Netzwerkfrequenz | 60 Hz 50 Hz |
| Typ der Technologie | Elektronisch |
| Displaytyp | LCD-Anzeige |
| Abtastrate | 32 Abtastungen/Zyklus |
| Messstrom | 0…125 A |
| gemessener Höchstwert | 99.999.999,9 kWh |
| Kommunikationsprotokoll | Modbus RTU bei 9, 6, 19, 2 und 38,4 kBaud gerade/ungerade oder keine, Isolierung 4000 V |
| Unterstützung von Kommunikationsanschlüssen | Schraubklemmenleiste: RS485 |
| Lokale Signalisierung | Grün Anzeigeleuchte: Strom EIN Gelb Blitzlicht LED: Genauigkeitsüberprüfung Gelb Anzeigeleuchte: die Kommunikation auf den Modbus-Anschluss ist aktiv |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Anschlüsse - Klemmen | Stromschaltkreis: Schraubklemmen 50 mm² Kabel(n) |
| Überspannungskategorie | III |
| Normen | BS EN 61557-12:2021 IEC 61557-12:2021 EN 61557-12:2021 BS EN 61326-1 IEC 61326-1 EN 61326-1 BS EN 62052-11:2020 IEC 62052-11:2020 EN 62052-11:2020 BS EN 62053-21 IEC 62053-21 EN 62053-21 BS EN 62052-31:2015 IEC 62052-31:2015 EN 62052-31:2015 BS EN 61010-1:2010 EN 61010-1:2010 IEC 61010-1:2010 UL 61010-1:2010 BS EN 61010-2-30 IEC 61010-2-30 EN 61010-2-30 UL 61010-2-30 BS EN 50470-3 EN 50470-3 BS EN 50470-1 EN 50470-1 ANSI C12.16 |
| Produktzertifizierungen | CE entspricht IEC 61010-1 (Sicherheit) CE entspricht EN 61557-12 (Energieüberwachung) CE entspricht EN/IEC 61326-1 (Störungen) UKCA entspricht BS EN 61010-1 (Sicherheit) UKCA entspricht BS EN 61557-12 (Energieüberwachung) UKCA entspricht BS EN 61326-1 (Störungen) CULus entspricht UL 61010-1 (Sicherheit) CULus entspricht EN 61010-1 (Sicherheit) MID entspricht EN 50470-1 (Nebenzähler) MID entspricht EN 50470-3 (Nebenzähler) |
Montage |
| Schutzart (IP) | IP40 Frontplatte: entspricht IEC 60529 IP20 Gehäuse: entspricht IEC 60529 |
| Verschmutzungsgrad | 2 |
| Relative Luftfeuchtigkeit | 5…95 % bei 50 °C |
| Umgebungstemperatur bei Betrieb | -25…70 °C - MID -25…70 °C - IEC |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Betriebshöhe | < 2.000 m |
| Farbe | Weiß |
| 9-mm-Raster | 14 |
| Breite | 126 mm |
| Höhe | 103,2 mm |
| Tiefe | 69,3 mm | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 8,500 cm |
| VPE 1 Breite | 11,000 cm |
| VPE 1 Länge | 13,200 cm |
| VPE 1 Gewicht | 676,000 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 16 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 11,190 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 47 |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
