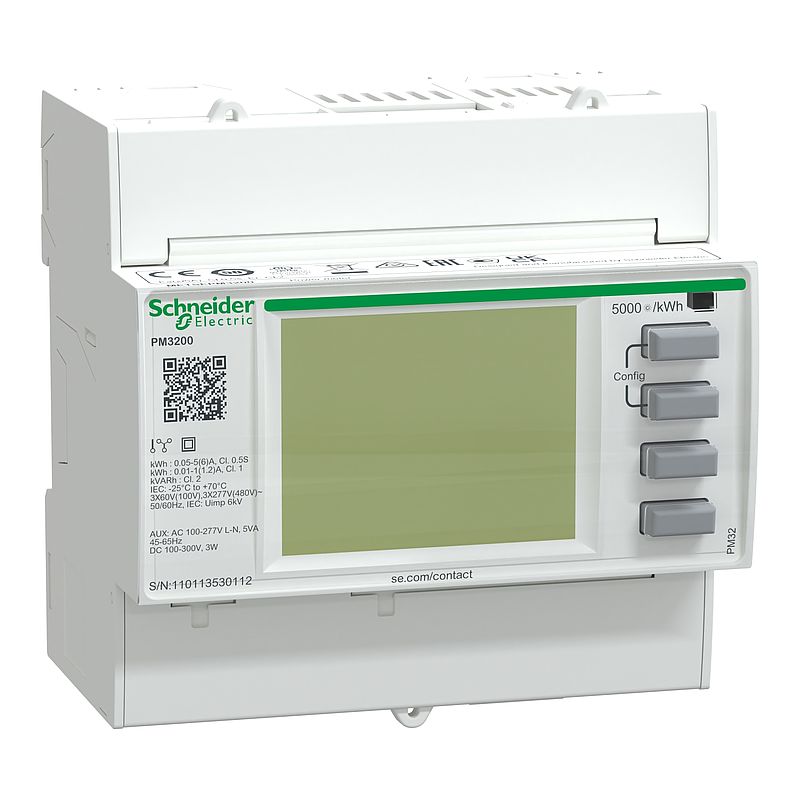

Universalmessgerät PowerLogic PM3200, ohne Kommunikation, 1A/5A, Genauigkeitsklasse 1/0,5s
METSEPM3200
Materialpreisgruppe
: DT
207,00 EUR
EAN Code: 3606480481581
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Konformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Gebrauchsanleitung
|
Download |
|
User guide
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
Software - Hotfix & Patch
|
Download |
|
Produktumweltprofil
|
Download |
|
Software - Data Library
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Produktname | PowerLogic PM3000 |
| Kurzbezeichnung des Geräts | PM3200 |
| Produkt- oder Komponententyp | Leistungsmesser | Zusatzmerkmale |
| Analyse der Netzqualität | bis zur 15. Oberschwingung |
| Geräteanwendung | Multitarif Teilabrechnung Stromüberwachung |
| Messwerttyp | Wirk- und Blindleistung Scheinleistung Strom Spannung Energie Leistungsfaktor Frequenz |
| Versorgungsspannung | 100 - 277 V AC 45 - 65 Hz 173 - 480 V AC 45 - 65 Hz 100 - 300 V DC |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| [In] Bemessungsstrom | 5 A 1 A |
| Netzwerktyp | 3P + N 3P 1P + N |
| Leistungsaufnahme in VA | 5 VA |
| Displaytyp | Hintergrundbeleuchtetes Display (LCD) |
| Displayauflösung | 128 x 96 Pixel |
| Abtastrate | 32 Abtastungen/Zyklus |
| Messstrom | 0,05…6 A 0,02…1,2 A |
| Analoger Eingangstyp | Strom 0 - 5 A Strom 0 - 1 A |
| Messspannung | 50…330 V AC 45 - 65 Hz direkt 50…330 V AC 45 - 65 Hz Phase zu Neutralleiter 80…570 V AC 45 - 65 Hz direkt 80…570 V AC 45 - 65 Hz Phase zu Phase 570…999000 V AC 45 - 65 Hz mit externen VT |
| Frequenzmessbereich | 45…65 Hz |
| Messgenauigkeit | Strom 0,3 % 0,5 - 6 A Strom 0,5 % 0,1 - 1,2 A Spannung 0,3 % 50 - 330 V Spannung 0,3 % 80 - 570 V |
| Genauigkeitsklasse | Klasse 0,5S Wirkenergie entspricht IEC 62053-22 Klasse 1 Wirkenergie entspricht IEC 62053-21 Klasse 2 Blindenergie entspricht IEC 62053-23 Klasse C Wirkenergie entspricht EN 50470-3 |
| Angezeigte Informationen | Tarif (4) |
| Kommunikationsprotokoll | - |
| Unterstützung von Kommunikationsanschlüssen | - |
| Datenaufzeichnung | Minimal-/Maximalwerte von Echtzeitwerten |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Normen | BS EN 61557-12 IEC 61557-12 EN 61557-12 BS EN 61326-1 IEC 61326-1 EN 61326-1 BS EN 62052-11 IEC 62052-11 EN 62052-11 BS EN 62053-21 IEC 62053-21 EN 62053-21 BS EN 62053-22 IEC 62053-22 EN 62052-22 BS EN 62053-23 IEC 62053-23 EN 62052-23 BS EN 61010-1 EN 61010-1 IEC 61010-1 UL 61010-1 BS EN 61010-2-30 IEC 61010-2-30 EN 61010-2-30 UL 61010-2-30 ANSI C12.20 |
| Breite | 90 mm |
| Tiefe | 70 mm |
| Höhe | 95 mm |
| Produktgewicht | 0,26 kg |
| Produktzertifizierungen | CE entspricht IEC 61010-1 (Sicherheit) CE entspricht EN 61557-12 (Energieüberwachung) CE entspricht EN/IEC 61326-1 (Störungen) UKCA entspricht BS EN 61010-1 (Sicherheit) UKCA entspricht BS EN 61557-12 (Energieüberwachung) UKCA entspricht BS EN 61326-1 (Störungen) CULus entspricht EN 61010-1 (Sicherheit) CULus entspricht UL 61010-1 (Sicherheit) EAC (Nebenzähler) RCM |
Montage |
| Elektromagnetische Verträglichkeit | Elektrostatische Entladung Stufe 4 entspricht IEC 61000-4-2 Suszeptibilität gegen elektromagnetische Felder Level 3 entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4 Prüfung der Störfestigkeit gegen Überspannungen Stufe 4 entspricht IEC 61000-4-5 Leitungsgebundene HF-Störungen Level 3 entspricht IEC 61000-4-6 Magnetfeld bei Netzfrequenz - Teststufe: 0,5 mT entspricht IEC 61000-4-8 Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht EN 55022 |
| Überspannungskategorie | III |
| Schutzart (IP) | IP40 Frontplatte: entspricht IEC 60529 IP20 Gehäuse: entspricht IEC 60529 |
| Relative Luftfeuchtigkeit | 5…95 % bei 50 °C |
| Verschmutzungsgrad | 2 |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Betriebshöhe | < 3.000 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 384 g |
| VPE 1 Höhe | 8,8 cm |
| VPE 1 Breite | 13,2 cm |
| VPE 1 Länge | 13,7 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 16 |
| VPE 2 Gewicht | 6,567 kg |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 128 |
| VPE 3 Gewicht | 57,672 kg |
| VPE 3 Höhe | 15 cm |
| VPE 3 Breite | 80 cm |
| VPE 3 Länge | 120 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
