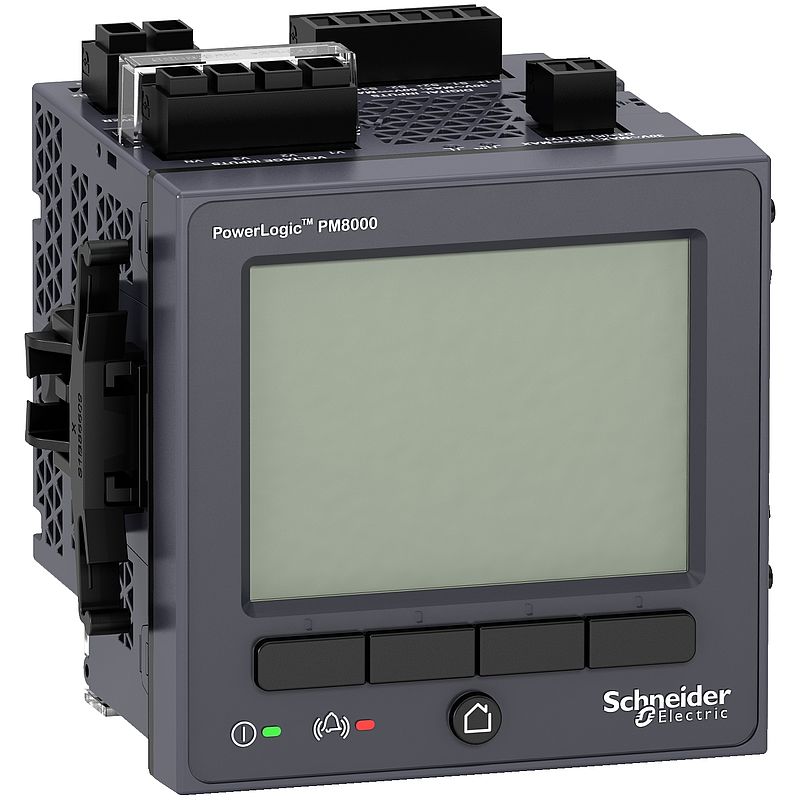

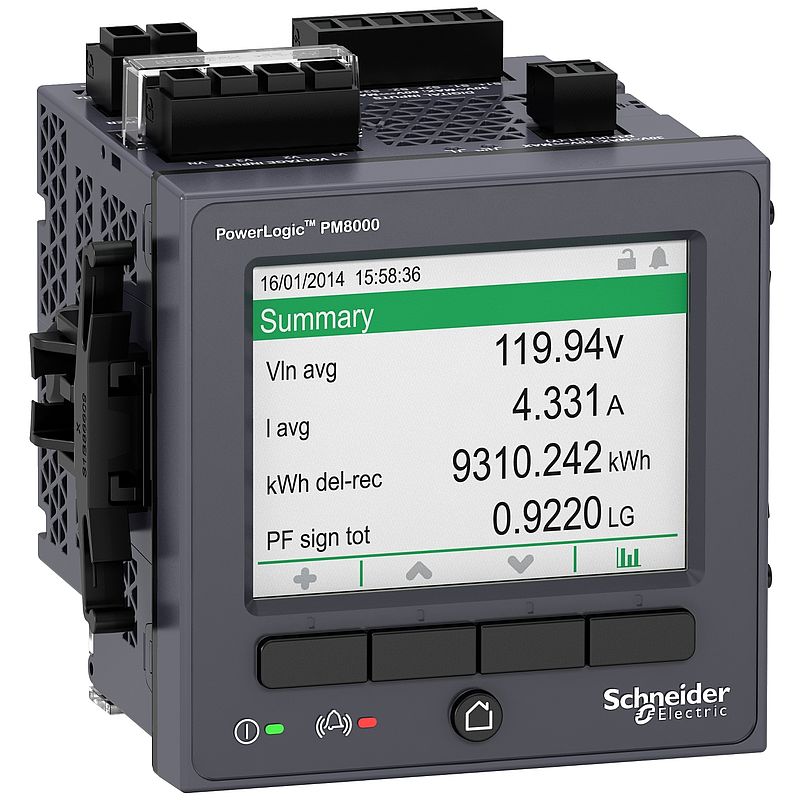

Netzanalysator ION Klasse A, PowerLogic PM83401, Advanced, integrierte Anzeige, 512 MB, 512 Samples/Periode, AC/DC, MID
METSEPM83401
Materialpreisgruppe
: DR
2.479,00 EUR
EAN Code: 3606486874813
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Konformitätserklärung
|
Download |
|
Broschüre
|
Download |
|
User guide
|
Download |
|
Zertifikat
|
Download |
|
Firmware
|
Download |
|
Software - Release
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Produktumweltprofil
|
Download |
|
Entsorgungsinformation
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Zusatzausrüstungen Kommunikations-Module: Kompatible Produkte
Kommunikations-Module (1)
Optionen
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | PowerLogic |
| Produktname | PowerLogic PM8000 |
| Kurzbezeichnung des Geräts | PM8340 |
| Produkt- oder Komponententyp | Leistungsmesser |
| Modelltyp | Erweitert | Zusatzmerkmale |
| Analyse der Netzqualität | entspricht EN 50160: 2010 Konformitätsbericht entspricht IEEE 519: 2014 Konformitätsbericht entspricht IEC 61000-4-30: Klasse A Messung der Netzqualität entspricht IEC 61000-4-30: Klasse A bis zur 63. Oberschwingung Oberschwingungsverzerrung entspricht EN 50160: 2010 Wellenformerfassung Erkennung von Spannungseinbrüchen und Überspannungen Programmierbarkeit (logische und mathematische Funktionen) entspricht IEC 62586 Überwachung der Netzqualität Erkennung der Störungsrichtung entspricht IEC 61000-4-15 Flicker schnelle Spannungsänderung |
| Geräteanwendung | Erfassung von S0-Impulsen für Messungen von Wasser, Luft, Gas, Strom, Dampf Stromüberwachung |
| Messwerttyp | Strom Spannung gesamt Frequenz gesamt Wirk- und Blindleistung gesamt Scheinleistung gesamt Leistungsfaktor gesamt Wirk- und Blindleistung pro Phase, Effektivwert Scheinleistung pro Phase, Effektivwert Leistungsfaktor pro Phase, Effektivwert |
| Versorgungsspannung | 90 - 415 V AC 45 - 65 Hz +/-10 % 110 - 415 V DC +/-10 % |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| [In] Bemessungsstrom | 1 A 10 A 5 A |
| Beschreibung der Pole | 3P + N 1P + N 3P |
| Leistungsaufnahme in VA | 16 VA bei 230 V AC |
| Displaytyp | Integriertes Farb-TFT-LCD Display |
| Displayauflösung | 320 x 240 Pixel QVGA |
| Abtastrate | 512 Abtastungen/Zyklus |
| Messstrom | 50…10000 mA |
| Analoger Eingangstyp | Spannung (Impedanz 5 MOhm) Strom (Impedanz 0,3 mOhm) |
| Messspannung | 57…400 V AC 42 - 69 Hz zwischen Phase und Neutral 100…690 V AC 42 - 69 Hz zwischen Phasen |
| Frequenzmessbereich | 42…69 Hz |
| Anzahl der Eingänge | 3 digital 30 V AC 3 digital 60 V DC |
| Messgenauigkeit | Strom +/-0,1 % Spannung +/-0,1 % Wirkenergie +/- 0,2 % |
| Genauigkeitsklasse | Klasse 0,2S Wirkenergie entspricht IEC 62053-22 Klasse 0,2 Wirkenergie entspricht ANSI C12.20 Klasse 0,2 Wirkleistung entspricht IEC 61557-12 Klasse 0,5S Blindenergie entspricht IEC 62053-24 Klasse 0,5 Leistungsfaktor entspricht IEC 61557-12 Klasse 0,2 Spannung entspricht IEC 61557-12 Klasse 0,2 Strom entspricht IEC 61557-12 |
| Anzahl der Ausgänge | 1 Impuls |
| Angezeigte Informationen | Spannung Strom Frequenz Leistung Energieverbrauchs Oberschwingungsverzerrung |
| Kommunikationsprotokoll | Modbus RTU bei 115 kBaud - 2-drahtig ION bei 115 kBaud - 2-drahtig DNP3 IEC 61850 Modbus TCP/IP Ethernet Modbus TCP/IP daisy chain bei 10/100 mBit/s RSTP 801.1d 2004 |
| Unterstützung von Kommunikationsanschlüssen | Ethernet Schraubklemmenleiste: RS485 |
| Datenaufzeichnung | Zeitstempelung Sequenz der Ereignisaufzeichnung GPS-Synchronisation Minimal-/Maximalwerte von Echtzeitwerten Ereignisaufzeichnung Erfassung von Spannungseinbrüchen und Überspannungen Oberschwingungsprotokolle Trendkurven/Prognosen Datenprotokolle Alarmprotokolle Wellenformprotokolle 64 Datenschreiber |
| Speicherkapazität | 512 MB |
| Webdienste | Anpassbare Homepage Hochladen/Herunterladen von Dateien über FTP Hochladen/Herunterladen von Dateien über SFTP Webserver Alarmbenachrichtigung per E-Mail Anzeige der erfassten Wellenform (FTP) Anzeige der erfassten Wellenform (Web) HTTPS-Server |
| Kommunikationsdienst | RSTP-Unterstützung E-Mail-Benachrichtigung per SMTP NTP Zeitsynchronisierung SNMP PTP-Zeitsynchronisation |
| Montagemodus | Flächenbündig |
| Montagehalterung | Rahmenbedingungen |
| Installationskategorie | III |
| Sicherheitskonstruktion | III400…690 V entspricht IEC 61010-1:Hrsg. 3 III400…690 V entspricht EN 61010-1:Hrsg. 3 III347…600 V entspricht UL 61010-1:Hrsg. 3 III347…600 V entspricht CSA C22.2 Nr. 61010-1:Hrsg. 3 |
| Normen | IEC 61557-12 IEC 62052-11 IEC 62053-22 IEC 62053-24 IEEE 1588 IEC 62586-2 IEC 61326-1 |
| Produktzertifizierungen | CE CULus N998 MID |
| Breite | 96 mm |
| Tiefe | 77,5 mm |
| Höhe | 96 mm |
| Produktgewicht | 581 g | Montage |
| Elektromagnetische Verträglichkeit | Elektrostatische Entladung entspricht IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung entspricht IEC 61000-4-4 Prüfung der Störfestigkeit gegen Überspannungen entspricht IEC 61000-4-5 Leitungsgebundene HF-Störungen entspricht IEC 61000-4-6 Magnetfeld bei Netzfrequenz entspricht IEC 61000-4-8 Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11 Störfestigkeit gegen Impulswellen entspricht IEC 61000-4-12 Leitungsgebundene und abgestrahlte Emissionen entspricht EN 55022 Leitungsgebundene und abgestrahlte Emissionen entspricht EN 55011 Leitungsgebundene und abgestrahlte Emissionen entspricht FCC Teil 15 Leitungsgebundene und abgestrahlte Emissionen entspricht ICES-003 Leitungsgebundene HF-Störungen (2 - 150 Hz) entspricht CLC/TR 50579 Stoßspannungsfestigkeit (2 - 150 Hz) entspricht IEEE C37.90.1 |
| Schutzart (IP) | IP54 Frontseite: entspricht IEC 60529 IP30 Gehäuse: entspricht IEC 60529 |
| Relative Luftfeuchtigkeit | 5…95 % |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C |
| Betriebshöhe | 3.000 m | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 14,0 cm |
| VPE 1 Breite | 14,0 cm |
| VPE 1 Länge | 18,5 cm |
| VPE 1 Gewicht | 954 g |
| VPE 2 Art | S03 |
| VPE 2 Menge | 8 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 8,186 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
