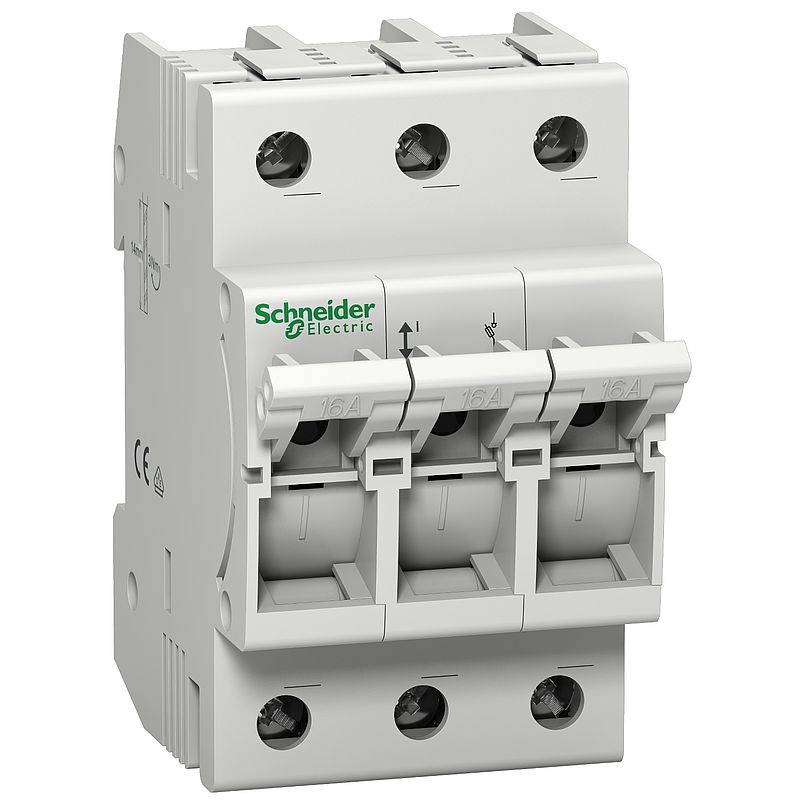

Sicherungs-Lasttrennschalter D01, 3P, 16A
MGN01316
Materialpreisgruppe : D0
Spezifikationen
Hauptmerkmale | |
---|---|
Baureihe | Acti9 |
Produktname | Acti 9 D0 |
Produkt- oder Komponententyp | Sicherungslasttrennschalter |
Kurzbezeichnung des Geräts | D01 |
Beschreibung der Pole | 3P |
Anzahl der geschützten Pole | 3 |
Nutzungskategorie | AC-22A entspricht IEC 60947-3 | Zusatzmerkmale |
Nennstrom [In] | 16 A |
Sicherungskurve | GG |
Sicherungsgröße | 11 x 36 mm |
Code der Sicherungsgröße | D01 |
[Ue] Betriebsbemessungsspannung | 230-400 V AC 50/60 Hz |
[Ui] Bemessungs-Isolationsspannung | 400 V |
[Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
Montagemodus | Fixiert |
Montagehalterung | 35 mm symmetrische DIN-Schiene |
9-mm-Raster | 6 |
Höhe | 88 mm |
Breite | 54 mm |
Tiefe | 74 mm |
Mechanische Lebensdauer | 10000 Zyklen öffnen-schließen |
Elektrische Lebensdauer | 1500 Zyklen |
Anschlüsse - Klemmen | Schraubklemmenleisten1,5…25 mm² fest Schraubklemmenleisten1,5…16 mm² flexibel Schraubklemmenleisten1,5…16 mm² flexibel mit Kabelende |
Drahtabisolierungslänge | 14 mm |
[M] Anzugsdrehmoment | 3 Nm | Montage |
Normen | IEC 60947-3 EN 60947-3 IEC 60947-1 IEC 60269-3 EN 60947-1 IEC 60269-1 |
Gütesiegel | VDE |
Schutzart (IP) | IP20 |
Umgebungstemperatur bei Betrieb | -5…40 °C |
Umgebungstemperatur bei Lagerung | -25…55 °C | Verpackungseinheiten |
VPE 1 Art | PCE |
VPE 1 Menge | 1 |
VPE 1 Höhe | 7,5 cm |
VPE 1 Breite | 5,3 cm |
VPE 1 Länge | 8,7 cm |
VPE 1 Gewicht | 214,0 g |
VPE 2 Art | BB1 |
VPE 2 Menge | 4 |
VPE 2 Höhe | 2,78 cm |
VPE 2 Breite | 30,0 cm |
VPE 2 Länge | 20,0 cm |
VPE 2 Gewicht | 910,0 g |
VPE 3 Art | S03 |
VPE 3 Menge | 48 |
VPE 3 Höhe | 30,0 cm |
VPE 3 Breite | 30,0 cm |
VPE 3 Länge | 40,0 cm |
VPE 3 Gewicht | 11,288 kg | Vertragliche Gewährleistung |
Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
NachhaltigkeitFrei von REACh-SVHC | Ja |
EU-RoHS-Richtlinie | Konform EU-RoHS-Deklaration |
Frei von giftigen Schwermetallen | Ja |
Quecksilberfrei | Ja |
WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
Enthält Halogene | Halogenfreies Produkt |
