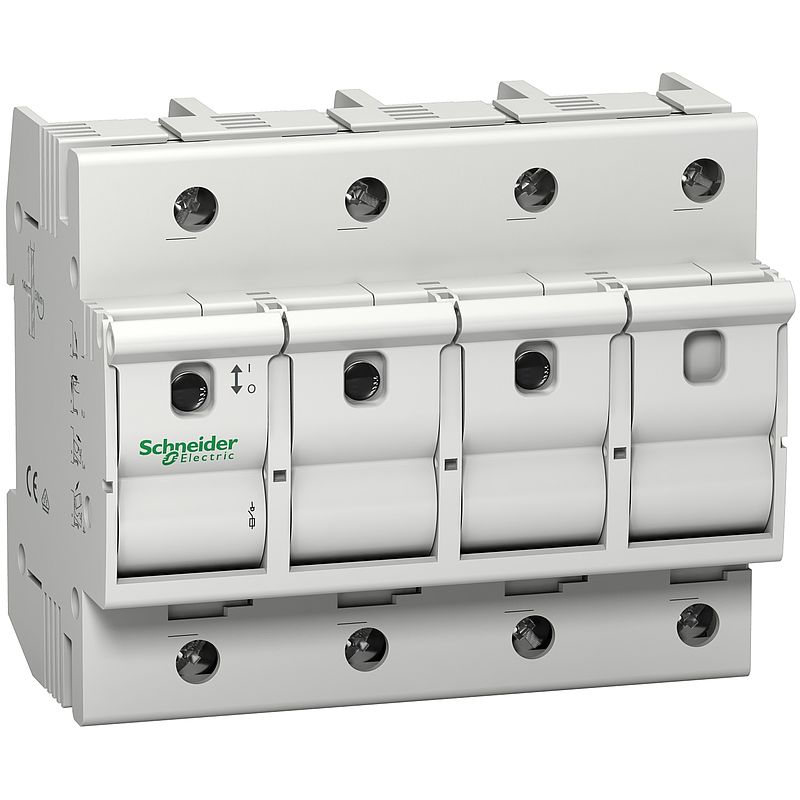

Sicherungs-Lasttrennschalter D02, 3P+N, 63A
MGN02763
Materialpreisgruppe : D0
157,00 EUR
EAN Code: 3606480518195
ProduktdatenblattDieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (4)Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti 9 D0 |
| Produkt- oder Komponententyp | Sicherungslasttrennschalter |
| Kurzbezeichnung des Geräts | D02 |
| Beschreibung der Pole | 3P + N |
| Anzahl der geschützten Pole | 3 |
| Nutzungskategorie | AC-22A entspricht IEC 60947-3 | Zusatzmerkmale |
| Nennstrom [In] | 63 A |
| Sicherungskurve | GG AM |
| Sicherungsgröße | 15 x 36 mm |
| Code der Sicherungsgröße | D02 |
| [Ue] Betriebsbemessungsspannung | 230-400 V AC 50/60 Hz |
| [Ui] Bemessungs-Isolationsspannung | 400 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 6 kV |
| Montagemodus | Fixiert |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| 9-mm-Raster | 12 |
| Höhe | 88 mm |
| Breite | 108 mm |
| Tiefe | 68 mm |
| Mechanische Lebensdauer | 8500 Zyklen öffnen-schließen |
| Elektrische Lebensdauer | 1500 Zyklen |
| Anschlüsse - Klemmen | Schraubklemmenleisten1,5…35 mm² fest Schraubklemmenleisten1,5…25 mm² flexibel Schraubklemmenleisten1,5…25 mm² flexibel mit Kabelende |
| Drahtabisolierungslänge | 14 mm |
| [M] Anzugsdrehmoment | 3 Nm | Montage |
| Normen | EN 60947-1 IEC 60269-3 EN 60947-3 IEC 60947-1 IEC 60947-3 IEC 60269-1 |
| Gütesiegel | VDE |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Betrieb | -5…40 °C |
| Umgebungstemperatur bei Lagerung | -25…55 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 7,5 cm |
| VPE 1 Breite | 9 cm |
| VPE 1 Länge | 10,6 cm |
| VPE 1 Gewicht | 534 g |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 3 |
| VPE 2 Höhe | 8,5 cm |
| VPE 2 Breite | 9,8 cm |
| VPE 2 Länge | 33,5 cm |
| VPE 2 Gewicht | 1,66 kg |
| VPE 3 Art | S03 |
| VPE 3 Menge | 18 |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm |
| VPE 3 Gewicht | 10,248 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Frei von REACh-SVHC | Ja |
| EU-RoHS-Richtlinie | Konform EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
| Quecksilberfrei | Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Enthält Halogene | Halogenfreies Produkt |
8 Dokumente
| MGN02763 EU-RoHS-Erklärung 31/08/24 · Umweltzertifikat (ROHS/REACH) | 0,2 MB | Download |
| MGN02763 China-RoHS-Erklärung 31/08/24 · Umweltzertifikat (ROHS/REACH) | 0,2 MB | Download |
| Switchfuse Acti 9 D02 3P-N 63A 230V - 3D CAD 23/08/24 · CAD | 0,9 MB | Download |
| Installationsgeräte ZXKACTI9 · 15/08/24 · Katalog | 36,5 MB | Download |
| EU declaration of conformity D01 D02 fuse disconnector 15/08/24 · Konformitätserklärung | 0,3 MB | Download |
| Merten Katalog 15/08/24 · Katalog | 83,9 MB | Download |
| UKCA declaration - D01 D02 fuse disconnector 15/07/24 · Konformitätserklärung | 0,4 MB | Download |
| Licence VDE - MGN02 Fuse disconnector 15/07/24 · Zertifikat | 0,3 MB | Download |
