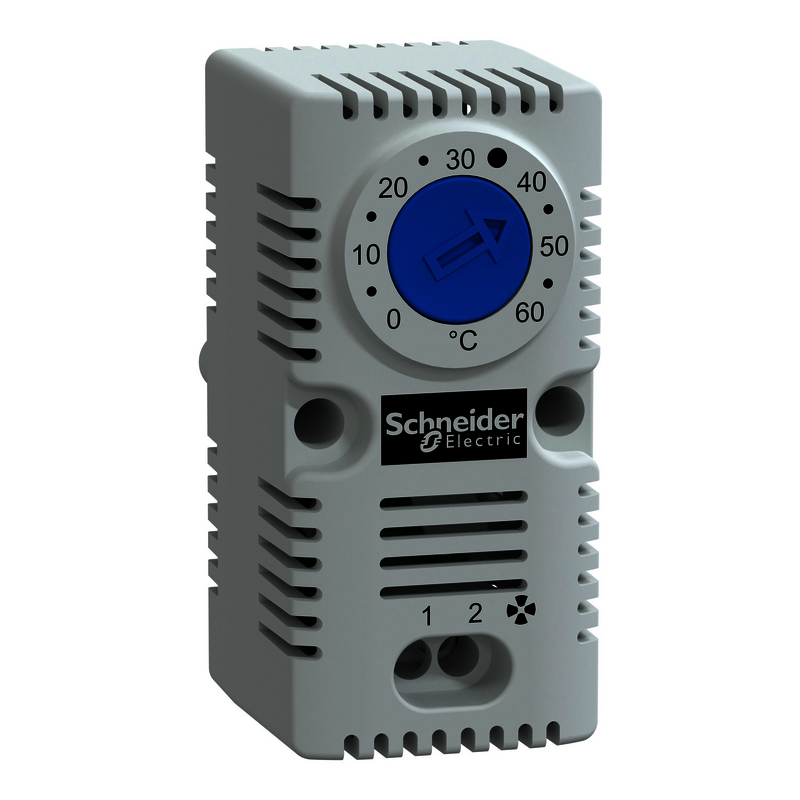

Climasys-Thermostat, einfach °C (NA Lüfter)
NSYCCOTHO
Materialpreisgruppe
: H5
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
CAE
|
Download |
|
Broschüre
|
Download |
|
Produktumweltprofil
|
Download |
|
Benutzerhandbuch
|
Download |
|
Katalog
|
Download |
|
Zertifikat
|
Download |
|
CAD
|
Download |
|
Umweltkonformitätserklärung
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | ClimaSys |
| Produktname | ClimaSys CC |
| Produkt- oder Komponententyp | Einfaches Thermostat |
| Temperatureinstellungsbereich | 0…60 °C |
| Angezeigte Informationen | Temperatur in °C | Zusatzmerkmale |
| Eingangsspannung | 250 V |
| Sensortyp | Bimetall |
| Art und Zusammensetzung der Kontakte | Schließer (S) |
| Kontaktwiderstand | 10 MOhm |
| Lebensdauer in Zyklen | 100000 Zyklen |
| maximale Schaltleistung | 2 A 120-250 V AC induktiv pf: 0,6 10 A 250 V AC ohmsch 15 A 120 V AC ohmsch 30 W DC |
| elektrische Verbindung | 4 terminals, Klemmkapazität: 2,5 mm² |
| Montagemodus | Geklippt |
| Höhe | Extern: 68 mm |
| Breite | Extern: 33 mm |
| Tiefe | Extern : 44 mm |
| Produktgewicht | 40 g |
| Montageort | 35 mm DIN-Schiene Auf der Montageplatte Quertraversen Spacial-Profil |
| Umgebungstemperatur bei Betrieb | -20…80 °C |
| Schutzart (IP) | IP20 |
| Hysterese | 7 K +/- 0.4K |
| Anzahl von Ausgängen | 1 ventilation function |
| Material | PC |
| Farbe | Hellgrau |
| Flammenfestigkeit | Selbstlöschend entspricht UL94 (Material V0) |
| Produktzertifizierungen | UL | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 6,000 cm |
| VPE 1 Breite | 4,500 cm |
| VPE 1 Länge | 8,000 cm |
| VPE 1 Gewicht | 84,000 g |
| VPE 2 Art | CAR |
| VPE 2 Menge | 100 |
| VPE 2 Höhe | 24,000 cm |
| VPE 2 Breite | 33,000 cm |
| VPE 2 Länge | 41,000 cm |
| VPE 2 Gewicht | 8,400 kg |
| VPE 3 Art | P12 |
| VPE 3 Menge | 3600 |
| VPE 3 Höhe | 166,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm |
| VPE 3 Gewicht | 315,000 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| SCIP-Nummer | 3452f1a3-f13d-4adf-84ba-2572bcc8e35c |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| Rücknahme | No |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
