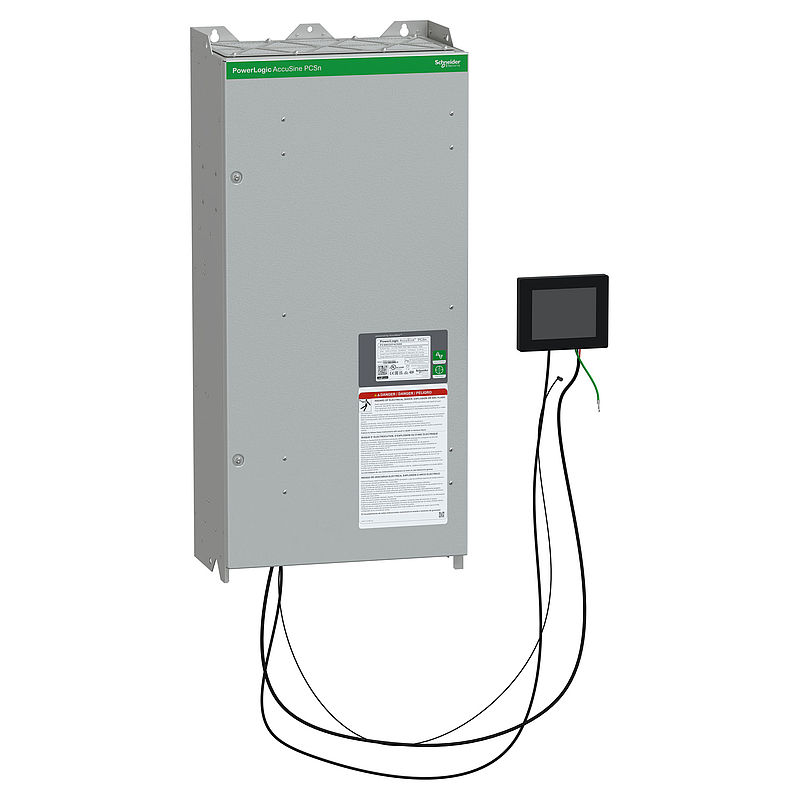

Aktiver Oberschwingungsfilter, AccuSine PCSn, 20A, 380-415V AC, 3P+N, IP00
PCSN020Y4CH00
Materialpreisgruppe
: DW
10.550,00 EUR
EAN Code: 3606489603502
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Firmware
|
Download |
|
Instruction sheet
|
Download |
|
Technische Zeichnung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Produktumweltprofil
|
Download |
|
Entsorgungsinformation
|
Download |
|
CAD
|
Download |
|
Promotional video
|
Download |
|
Konformitätserklärung
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | AccuSine |
| Produktname | AccuSine PCSn |
| Produkt- oder Komponententyp | Aktiver Oberschwingungsfilter | Zusatzmerkmale |
| Netzwerktyp | 3P 3P + N |
| Netzwerkkonfiguration | 3 oder 4 Drähte |
| Netzspannung | 208…415 V AC |
| Netzwerkfrequenz | 50/60 Hz |
| Max. zulässige Spannung | 1,1 x Un |
| Effektivwert des Ausgangsstroms | 20 A |
| Blindleistungsangabe | 14,4 kvar 415 V AC 50/60 Hz |
| Betriebsarten | Phasen-Oberschwingungskorrektur Neutralleiter-Oberschwingungskorrektur Netzstromausgleich Korrektur Leistungsfaktor |
| Installationsort | Innenraum |
| Montagemodus | Gehäuse |
| Schutzart | Ohne Schutz |
| Wärmeabgabe | Rückschacht mit Zwangsbelüftung für hohen Wärmestrom |
| Elektromagnetische Verträglichkeit | Elektromagnetische Aussendung, Klasse A entspricht EN 61000-6-4 Elektromagnetische Störfestigkeit entspricht EN 61000-6-2 |
| Zugänglichkeit für den Betrieb | Frontseite |
| Position des Anschlusses | Unten | Montage |
| Schutzart des Gehäuses | IP00 |
| Umgebungseigenschaften | Betrieb: 3C2 entspricht IEC 60721-3-3 Betrieb: 3S2 entspricht IEC 60721-3-3 Speicher: 3C3 entspricht IEC 60721-3-3 Speicher: 3S3 entspricht IEC 60721-3-3 |
| Betriebshöhe | <= 1.000 m 1 % pro 100 m 0 - 4.800 m |
| Umgebungstemperatur bei Betrieb | 0…40 °C 0…50 °C Maximum mit Stromreduzierung von 2 % pro °C über 40°C |
| Relative Luftfeuchtigkeit | 0…95 % nicht kondensierend |
| Schutz der Leiterplatte | Schutzbeschichtet |
| Normen | IEC 62477-1 IEC 61439-1 EN 61000-6-2 EN 61000-6-4 ISO 9001 IEEE 519-2014 UL 508 |
| Produktzertifizierungen | RCM EAC CE ABS IBC 2015 (seismisch) ICC-ES AC156 cULus |
| Umgebungstemperatur bei Lagerung | -20…60 °C |
| Produktgewicht | 61 kg |
| Höhe | 960 mm |
| Breite | 440 mm |
| Farbe | Hellgrau (RAL 7035) |
| Tiefe | 265 mm | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 63,049 kg |
| VPE 1 Höhe | 26,4 cm |
| VPE 1 Breite | 46,5 cm |
| VPE 1 Länge | 96,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
Mercury free
|
Ja |
