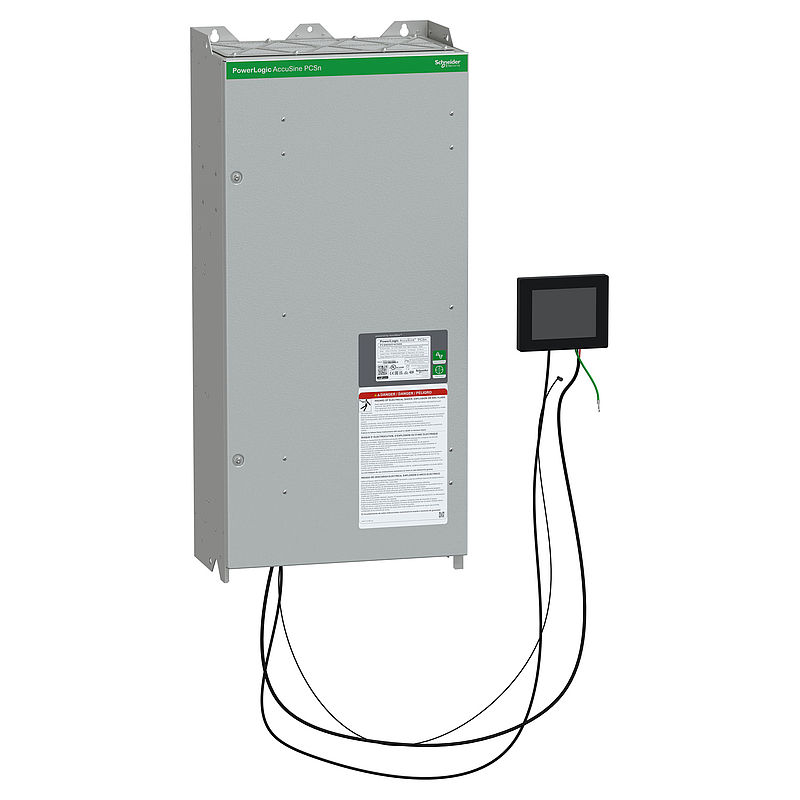

Aktiver Oberschwingungsfilter, AccuSine PCSn, 60A, 208-415V AC, 3P+N, IP00
PCSN060Y4CH00
Materialpreisgruppe
: DW
12.848,00 EUR
EAN Code: 3606489603533
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Instruction sheet
|
Download |
|
Firmware
|
Download |
|
Technische Zeichnung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Produktumweltprofil
|
Download |
|
Entsorgungsinformation
|
Download |
|
CAD
|
Download |
|
Promotional video
|
Download |
|
Konformitätserklärung
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | AccuSine |
| Produktname | AccuSine PCSn |
| Produkt- oder Komponententyp | Aktiver Oberschwingungsfilter | Zusatzmerkmale |
| Netzwerktyp | 3P 3P + N |
| Netzwerkkonfiguration | 3 oder 4 Drähte |
| Netzspannung | 208…415 V AC |
| Netzwerkfrequenz | 50/60 Hz |
| Max. zulässige Spannung | 1,1 x Un |
| Effektivwert des Ausgangsstroms | 60 A |
| Blindleistungsangabe | 43,2 kvar 415 V AC 50/60 Hz |
| Betriebsarten | Phasen-Oberschwingungskorrektur Neutralleiter-Oberschwingungskorrektur Netzstromausgleich Korrektur Leistungsfaktor |
| Installationsort | Innenraum |
| Montagemodus | Gehäuse |
| Schutzart | Ohne Schutz |
| Wärmeabgabe | Rückschacht mit Zwangsbelüftung für hohen Wärmestrom |
| Elektromagnetische Verträglichkeit | Elektromagnetische Aussendung, Klasse A entspricht EN 61000-6-4 Elektromagnetische Störfestigkeit entspricht EN 61000-6-2 |
| Zugänglichkeit für den Betrieb | Frontseite |
| Position des Anschlusses | Unten | Montage |
| Schutzart des Gehäuses | IP00 |
| Umgebungseigenschaften | Betrieb: 3C2 entspricht IEC 60721-3-3 Betrieb: 3S2 entspricht IEC 60721-3-3 Speicher: 3C3 entspricht IEC 60721-3-3 Speicher: 3S3 entspricht IEC 60721-3-3 |
| Betriebshöhe | <= 1.000 m 1 % pro 100 m 0 - 4.800 m |
| Umgebungstemperatur bei Betrieb | 0…40 °C 0…50 °C Maximum mit Stromreduzierung von 2 % pro °C über 40°C |
| Relative Luftfeuchtigkeit | 0…95 % nicht kondensierend |
| Schutz der Leiterplatte | Schutzbeschichtet |
| Normen | IEC 62477-1 IEC 61439-1 EN 61000-6-2 EN 61000-6-4 ISO 9001 IEEE 519-2014 UL 508 |
| Produktzertifizierungen | RCM EAC CE ABS IBC 2015 (seismisch) ICC-ES AC156 cULus |
| Umgebungstemperatur bei Lagerung | -20…60 °C |
| Produktgewicht | 68,6 kg |
| Höhe | 960 mm |
| Breite | 440 mm |
| Farbe | Hellgrau (RAL 7035) |
| Tiefe | 265 mm | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 68,492 kg |
| VPE 1 Höhe | 26,4 cm |
| VPE 1 Breite | 46,5 cm |
| VPE 1 Länge | 96,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
Mercury free
|
Ja |
22 Dokumente
| PCSN060Y4CH00 EU-RoHS-Erklärung
31/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| PCSN060Y4CH00 REACh-Erklärung
31/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| AccuSine PCSn 20A 208-415Vac 3ph+N chassis IP00 - 3D CAD 15/10/24 · CAD | 6,6 MB | Download |
| PowerLogic™ AccuSine Firmware User Manual 15/10/24 · Benutzerhandbuch | 6,9 MB | Download |
| DoC DE upd25 15/10/24 · Certificate | 2,1 MB | Download |
| PowerLogic™AccuSine Firmware Version 004 Benutzerhandbuch 15/10/24 · Benutzerhandbuch | 5,6 MB | Download |
| AccuSine PCS+, PCSn, PFV+ Firmware Release 003.000.002
15/10/24 · Firmware |
10,4 MB | Download |
| PowerLogic™ AccuSine PCS+, PFV+, and PCSn User Manual 15/10/24 · Benutzerhandbuch | 6,0 MB | Download |
| AccuSine PCSn Filtro Activo de Armónicos Manual de Usuario 15/10/24 · Benutzerhandbuch | 13,7 MB | Download |
| AccuSine PCSn Filtre Harmoniques Actif Manuel Utilisateur 15/10/24 · Benutzerhandbuch | 13,7 MB | Download |
| EU Declaration of Conformity PowerLogic AccuSine PCSn range 15/10/24 · Konformitätserklärung | 0,7 MB | Download |
| Same 09/10/24 · Entsorgungsinformation | 0,7 MB | Download |
| Same 09/10/24 · Produktumweltprofil | 0,5 MB | Download |
| PCSN active harmonic filter 20 amp 208-415 VAC - wall-mounted, IP00 enclosure - TI 27/09/24 · Technische Zeichnung | 0,0 MB | Download |
| PowerLogic - AccuSine PCSn 20-60A 208-415Vac 3ph+N chassis IP00 23/09/24 · CAD | 0,7 MB | Download |
| Discover PowerLogic AccuSineTM Power Correction Systems
19/09/24 · Promotional video |
0,2 MB | Download |
| Promotional video of PowerLogic AccuSine™ PCSn
17/09/24 · Promotional video |
0,2 MB | Download |
| UK Declaration of Conformity PCSN 17/09/24 · Konformitätserklärung | 0,3 MB | Download |
| AccuSine PCSn Filtro activo de armónicos
15/09/24 · Instruction sheet |
4,9 MB | Download |
| Filtre Harmonique Actif AccuSine PCSn, Manuel d'installation 15/09/24 · Instruction sheet | 4,9 MB | Download |
| AccuSine PCSn Active Harmonic Filter Installation Manual
PHA57270 · 15/09/24 · Instruction sheet |
4,4 MB | Download |
| AccuSine PCSn Active Harmonic Filter Firmware Upgrade v002.002.004
15/09/24 · Firmware |
21,9 MB | Download |
