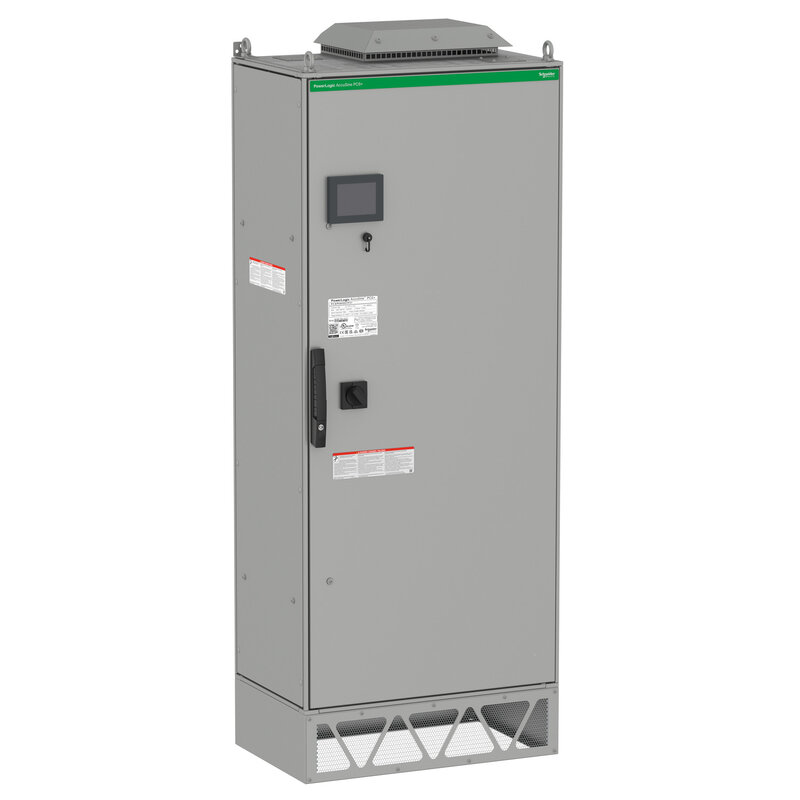

Aktiver Oberschwingungsfilter, AccuSine PCS+, 60A, 380-480V AC, 3P, IP31

PCSP060D5IP31
Materialpreisgruppe : DW
29.810,00 EUR
EAN Code: 3606480851032
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Umweltzertifikat  (ROHS/REACH) Download
Maßzeichnung Download
Gebrauchsanleitung Download
Firmware Download
Benutzerhandbuch Download
Promotional video Download
Technische Zeichnung Download
CAD Download
Alle Dokumente

Spezifikationen

Hauptmerkmale
Baureihe AccuSine
Produktname AccuSine PCS+
Produkt- oder Komponententyp Aktiver Oberschwingungsfilter
Zusatzmerkmale
Netzwerktyp 3P
Netzwerkkonfiguration 3 oder 4 Drähte
Netzspannung 380…480 V AC
Netzwerkfrequenz 50/60 Hz +/-3 Hz automatische Erfassung
Max. zulässige Spannung 1,1 x Un
Neutral Korrektur Nicht bereitgestellt
Effektivwert des Ausgangsstroms 60 A
Blindleistungsangabe 50 kvar 480 V AC 50/60 Hz
Betriebsarten Korrektur Leistungsfaktor
Netzstromausgleich
Oberschwingungsauslöschung
Installationsort Innenraum
Gehäusemontage Bodenstehend
Schutzart Leistungsschalterschutz
Trennungstyp Türverriegelung mit Drehgriff
Ausschaltvermögen 200 kA
Wärmeabgabe Rückschacht mit Zwangsbelüftung für hohen Wärmestrom
Elektromagnetische Verträglichkeit Leitungsgebundene elektromagnetische Verträglichkeit, Klasse A entspricht EN 61000-6-4
Zugänglichkeit für den Betrieb Frontseite
Position des Anschlusses Oben oder unten
Montage
Schutzart des Gehäuses IP31
Umgebungseigenschaften Betrieb: 3C2 entspricht IEC 60721-3-3
Betrieb: 3S2 entspricht IEC 60721-3-3
Speicher: 3C3 entspricht IEC 60721-3-3
Speicher: 3S3 entspricht IEC 60721-3-3
Betriebshöhe <= 1.000 m 1 % pro 100 m
Umgebungstemperatur bei Betrieb 0…40 °C
0…50 °C Maximum mit Stromreduzierung von 2 % pro °C
Relative Luftfeuchtigkeit 0…95 %
Schutz der Leiterplatte Schutzbeschichtet
Normen CSA C22.2 Nr. 14
EN 61000-6-4
EN 60439-1
CSA C22.2 Nr. 60947-1-07
UL 508
UL 60947-1
Produktzertifizierungen RCM
CE
cULus
ABS
Umgebungstemperatur bei Lagerung -20…60 °C
Produktgewicht 234 kg
Höhe 2100 mm
Breite 800 mm
Farbe Hellgrau (RAL 7035)
Tiefe 500 mm
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Gewicht 362,0 kg
VPE 1 Höhe 233,1 cm
VPE 1 Breite 119,4 cm
VPE 1 Länge 119,4 cm
Vertragliche Gewährleistung
Gewährleistung 18 months

Nachhaltigkeit

Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.

Weitere Informationen

Nachhaltigkeit
REACh free of SVHC Ja
EU-RoHS-Richtlinie Konform
EU-RoHS-Deklaration
Toxic heavy metal free Ja
Mercury free Ja
WEEE Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
