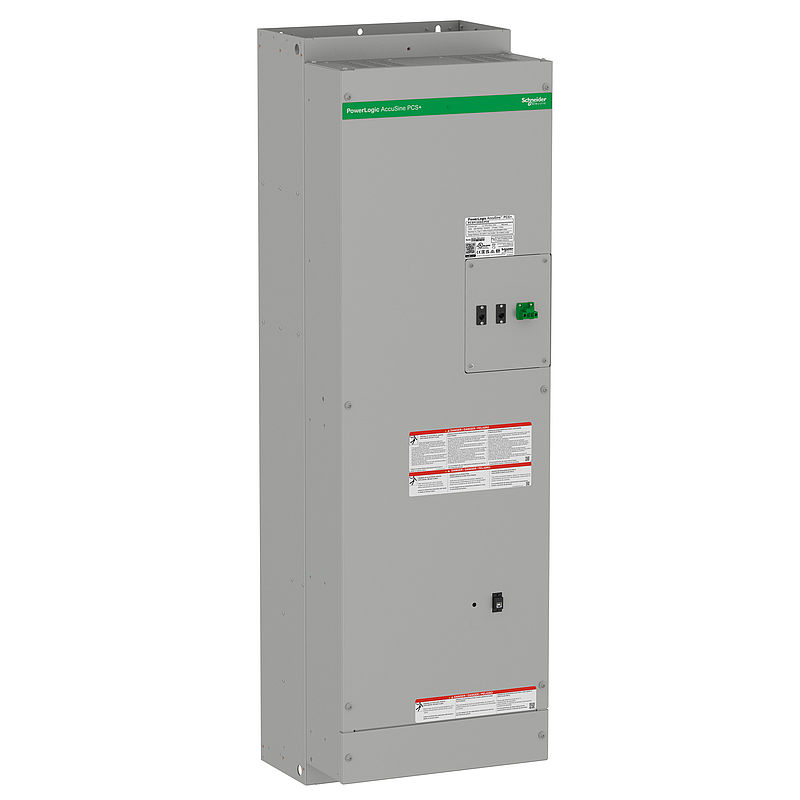

Aktiver Oberschwingungsfilter, AccuSine PCS+, 120A, 380-480V AC, 3P, IP00
PCSP120D5IP00
Materialpreisgruppe
: DW
27.931,00 EUR
EAN Code: 3606480851001
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Maßzeichnung
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Firmware
|
Download |
|
Benutzerhandbuch
|
Download |
|
Promotional video
|
Download |
|
Technische Zeichnung
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | AccuSine |
| Produktname | AccuSine PCS+ |
| Produkt- oder Komponententyp | Aktiver Oberschwingungsfilter | Zusatzmerkmale |
| Netzwerktyp | 3P |
| Netzwerkkonfiguration | 3 oder 4 Drähte |
| Netzspannung | 380…480 V AC |
| Netzwerkfrequenz | 50/60 Hz +/-3 Hz automatische Erfassung |
| Max. zulässige Spannung | 1,1 x Un |
| Neutral Korrektur | Nicht bereitgestellt |
| Effektivwert des Ausgangsstroms | 120 A |
| Blindleistungsangabe | 100 kvar 480 V AC 50/60 Hz |
| Betriebsarten | Korrektur Leistungsfaktor Oberschwingungsauslöschung Netzstromausgleich |
| Installationsort | Innenraum |
| Gehäusemontage | Wandmontage |
| Schutzart | Ohne Schutz |
| Wärmeabgabe | Rückschacht mit Zwangsbelüftung für hohen Wärmestrom |
| Elektromagnetische Verträglichkeit | Leitungsgebundene elektromagnetische Verträglichkeit, Klasse A entspricht EN 61000-6-4 |
| Zugänglichkeit für den Betrieb | Frontseite |
| Position des Anschlusses | Unten | Montage |
| Schutzart des Gehäuses | IP00 |
| Umgebungseigenschaften | Betrieb: 3C2 entspricht IEC 60721-3-3 Betrieb: 3S2 entspricht IEC 60721-3-3 Speicher: 3C3 entspricht IEC 60721-3-3 Speicher: 3S3 entspricht IEC 60721-3-3 |
| Betriebshöhe | <= 1.000 m 1 % pro 100 m |
| Umgebungstemperatur bei Betrieb | 0…40 °C 0…50 °C Maximum mit Stromreduzierung von 2 % pro °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Schutz der Leiterplatte | Schutzbeschichtet |
| Normen | EN 61000-6-4 UL 508 CSA C22.2 Nr. 14 CSA C22.2 Nr. 60947-1-07 UL 60947-1 EN 60439-1 |
| Produktzertifizierungen | CE cULus DNV-GL RCM ABS |
| Umgebungstemperatur bei Lagerung | -20…60 °C |
| Produktgewicht | 110 kg |
| Höhe | 1400 mm |
| Breite | 421 mm |
| Farbe | Hellgrau (RAL 7035) |
| Tiefe | 384 mm | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 167,000 kg |
| VPE 1 Höhe | 71,500 cm |
| VPE 1 Breite | 73,500 cm |
| VPE 1 Länge | 174,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| REACh free of SVHC | Ja |
|
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Toxic heavy metal free | Ja |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
15 Dokumente
| PCSP-EVCP Solution Architecture - TI 22/10/24 · Technische Zeichnung | 0,0 MB | Download |
| PCSP120D5IP00 REACh-Erklärung
18/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| PCSP120D5IP00 China-RoHS-Erklärung
18/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| PCSP120D5IP00 EU-RoHS-Erklärung
18/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| Electronic VAR control 120 amp 208-240 VAC Enclosure - TI 17/10/24 · Technische Zeichnung | 0,0 MB | Download |
| Electronic VAR control - 120 A 380..480 V AC - IP00 enclosure - 3D CAD 17/10/24 · CAD | 1,0 MB | Download |
| PowerLogic™ AccuSine Firmware User Manual 15/10/24 · Benutzerhandbuch | 6,9 MB | Download |
| DoC DE upd25 15/10/24 · Certificate | 2,1 MB | Download |
| PowerLogic™AccuSine Firmware Version 004 Benutzerhandbuch 15/10/24 · Benutzerhandbuch | 5,6 MB | Download |
| AccuSine PCS+, PCSn, PFV+ Firmware Release 003.000.002
15/10/24 · Firmware |
10,4 MB | Download |
| PowerLogic™ AccuSine PCS+, PFV+, and PCSn User Manual 15/10/24 · Benutzerhandbuch | 6,0 MB | Download |
| CAD Drawing - 2D - FINISHED 120A CHASSIS IP00 15/10/24 · CAD | 6,2 MB | Download |
| Discover PowerLogic AccuSineTM Power Correction Systems
19/09/24 · Promotional video |
0,2 MB | Download |
| Finished 120A Chassis - Dimensional Drawing 16/09/24 · Maßzeichnung | 23,3 MB | Download |
| Installation Manual: AccuSine PCS+™ Active Harmonic Filter / AccuSine PFV+™ Electronic VAR Correction
15/09/24 · Gebrauchsanleitung |
5,2 MB | Download |
