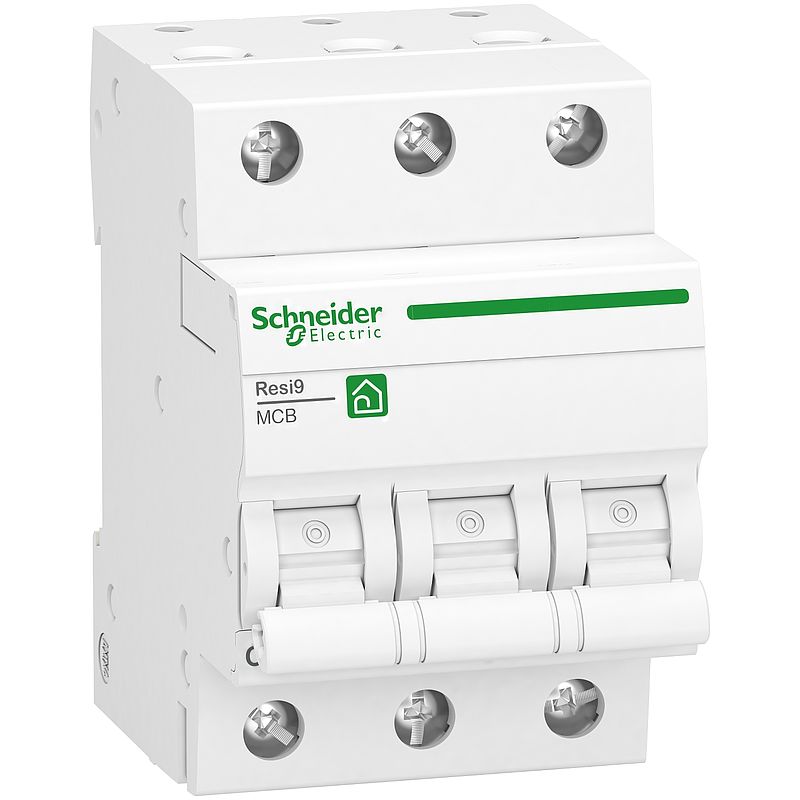

Leitungsschutzschalter Resi9 3P, 32A, C Charakteristik, 10kA
R9F28332
Materialpreisgruppe
: D0
169,90 EUR
EAN Code: 3606489590611
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Produktumweltprofil
|
Download |
|
Broschüre
|
Download |
|
Certificate
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
Informationsvideo
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Resi9 |
| Produktname | Resi9 MCB |
| Produkt- oder Komponententyp | Leitungsschutzschalter |
| Geräteanwendung | Verteilung |
| Beschreibung der Pole | 3P |
| Anzahl der geschützten Pole | 3 |
| [In] Bemessungsstrom | 32 A bei 30 °C entspricht EN/IEC 60898-1 |
| Netzwerktyp | AC |
| Auslöser-Technologie | Thermomagnetisch |
| Kurvenscheibe | C |
| Ausschaltvermögen | 10000 A Icn bei 400 V AC 50/60 Hz entspricht EN/IEC 60898-1 |
| Normen | EN/IEC 60898-1 |
| Produktzertifizierungen | VDE | Zusatzmerkmale |
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Betriebsbemessungsspannung | 400 V AC 50/60 Hz |
| Magnetische Auslösegrenze | 5 - 10 x In0AC |
| Begrenzungsklasse | 3 entspricht EN/IEC 60898-1 |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC 50/60 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Kontrolltyp | Kippschalter |
| Lokale Signalisierung | ON/OFF-Anzeige |
| Montagemodus | Aufsteckbar |
| Montagehalterung | DIN-Schiene |
| Kompatibilität von Kammschienen und Verteilerblöcken | Unten: Doppelfunktionsklemme |
| 9-mm-Raster | 6 |
| Höhe | 85 mm |
| Breite | 54 mm |
| Tiefe | 75 mm |
| Farbe | Weiß (RAL 9003) |
| Mechanische Lebensdauer | 10000 Zyklen |
| Elektrische Lebensdauer | 4000 Zyklen 400 V AC 50/60 Hz entspricht EN/IEC 60898-1 |
| Beschreibung der Verriegelungsoptionen | Vorhängeschloss in AUS-Stellung |
| Anschlüsse - Klemmen | Tunnelklemmen (oben oder unten) - <= 35 mm² - fest Tunnelklemmen (oben oder unten) - <= 25 mm² - flexibel mit Aderendhülse Tunnelklemmen (oben oder unten) - <= 25 mm² - flexibel |
| Drahtabisolierungslänge | 14 mm für oben oder unten Verbindung |
| [M] Anzugsdrehmoment | 3,5 Nm oben oder unten |
| Erdschlussschutz | Ohne | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Verschmutzungsgrad | 2 entspricht EN/IEC 60898-1 |
| Überspannungskategorie | III |
| Umgebungstemperatur bei Betrieb | -25…60 °C |
| Umgebungstemperatur bei Lagerung | -40…60 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 340,000 g |
| VPE 1 Höhe | 7,500 cm |
| VPE 1 Breite | 5,400 cm |
| VPE 1 Länge | 8,500 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
| Toxic heavy metal free | Ja |
