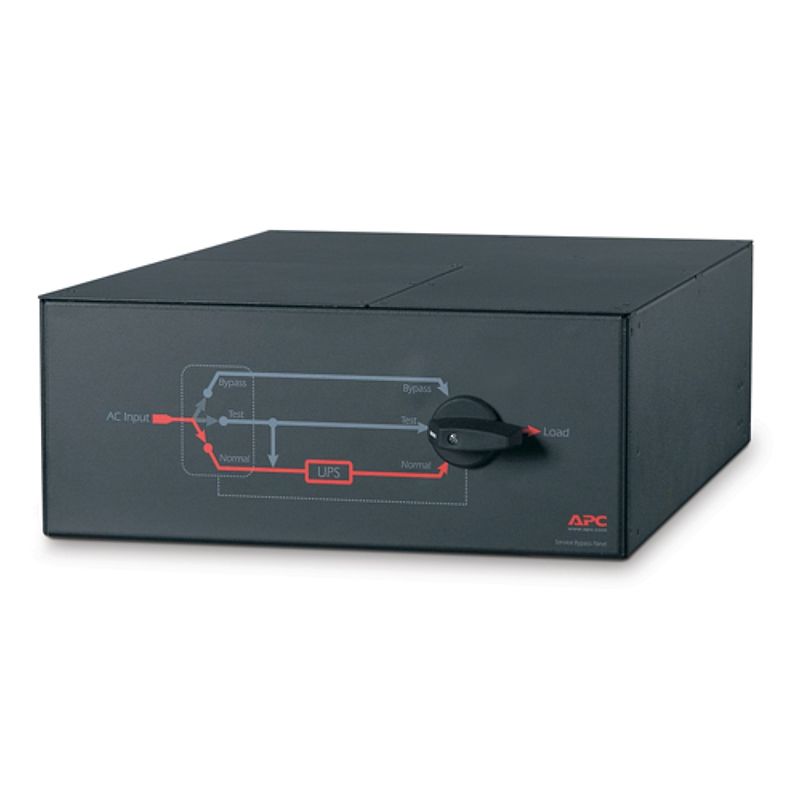

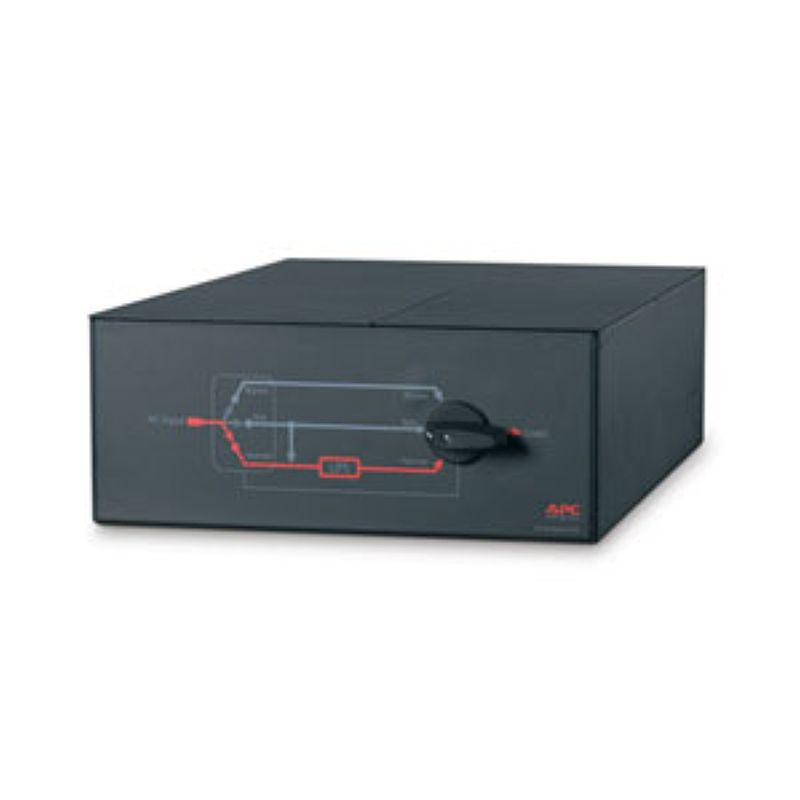

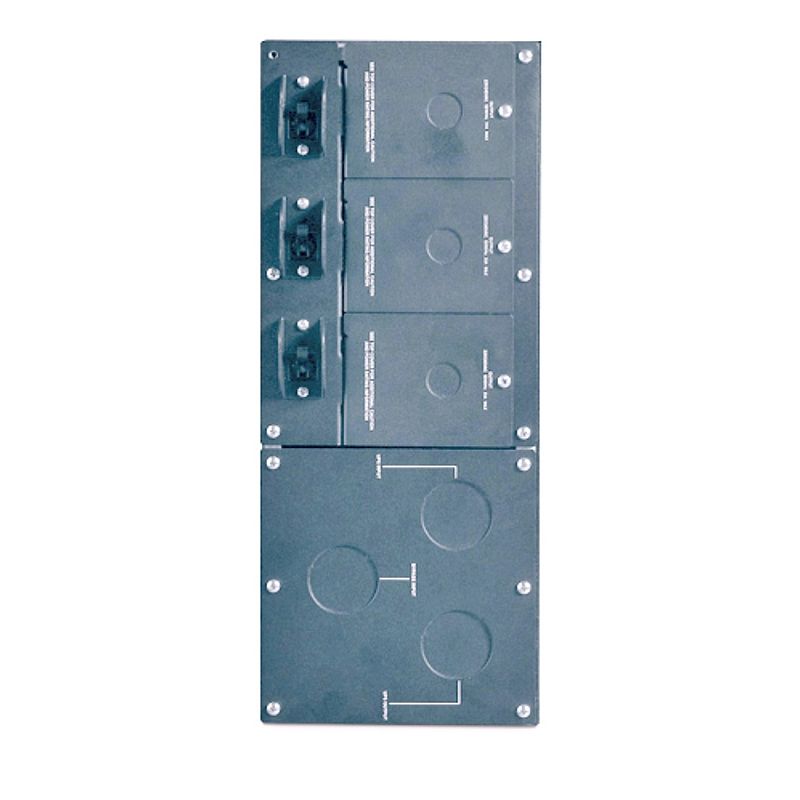

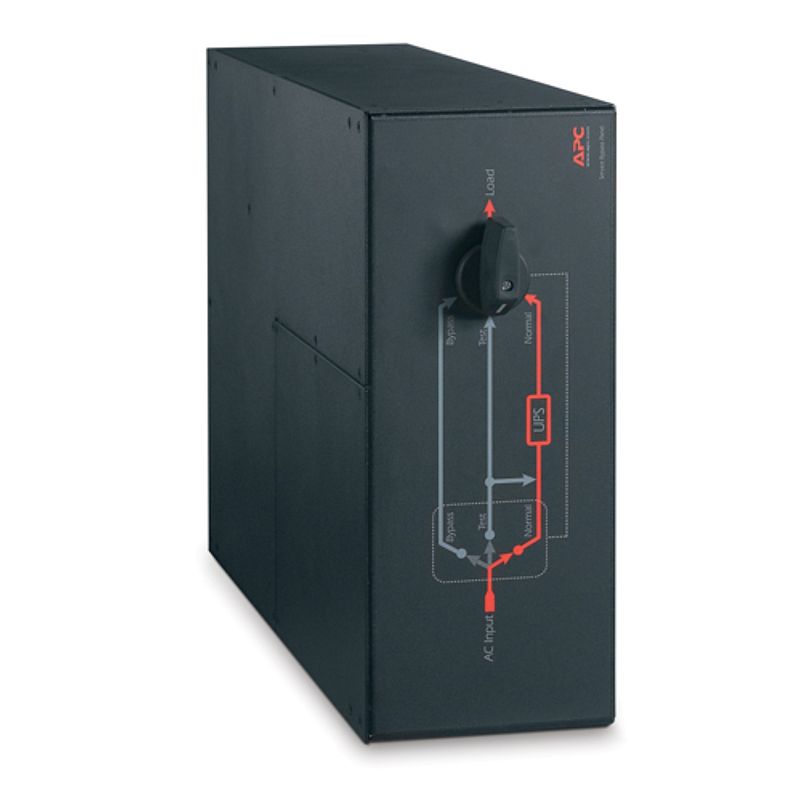

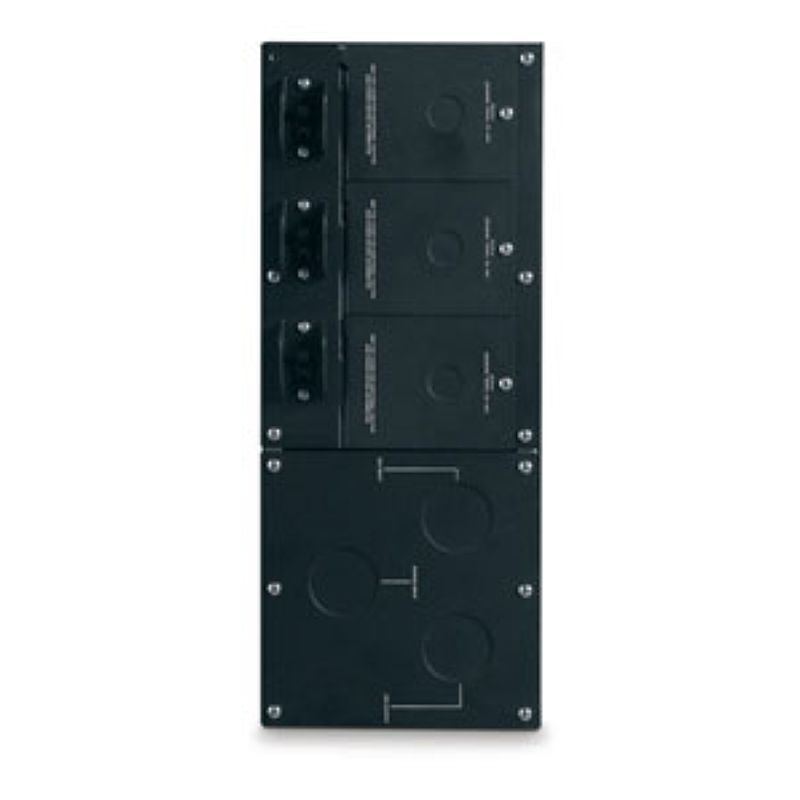

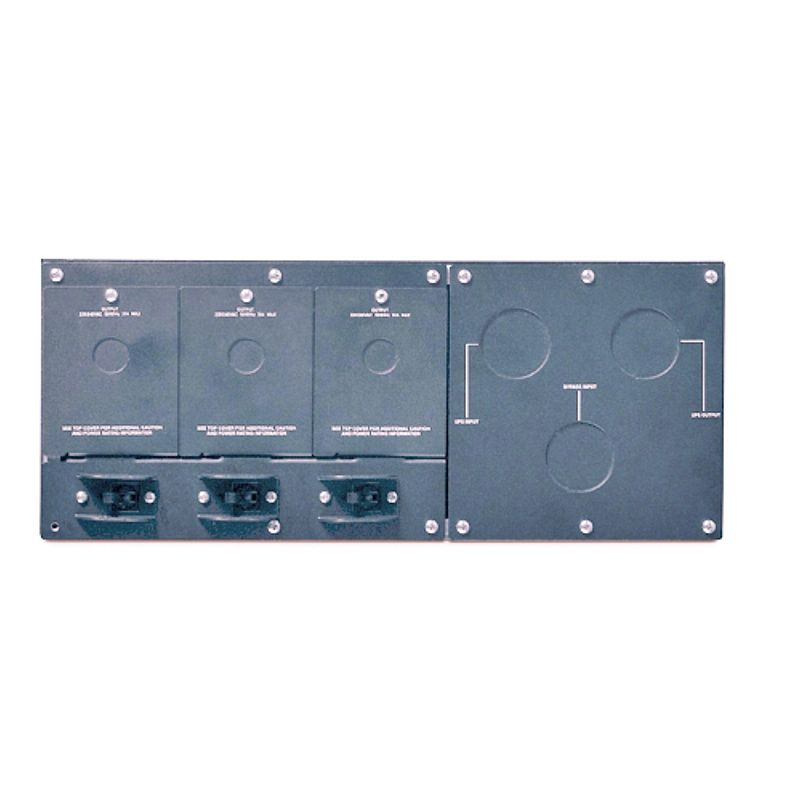

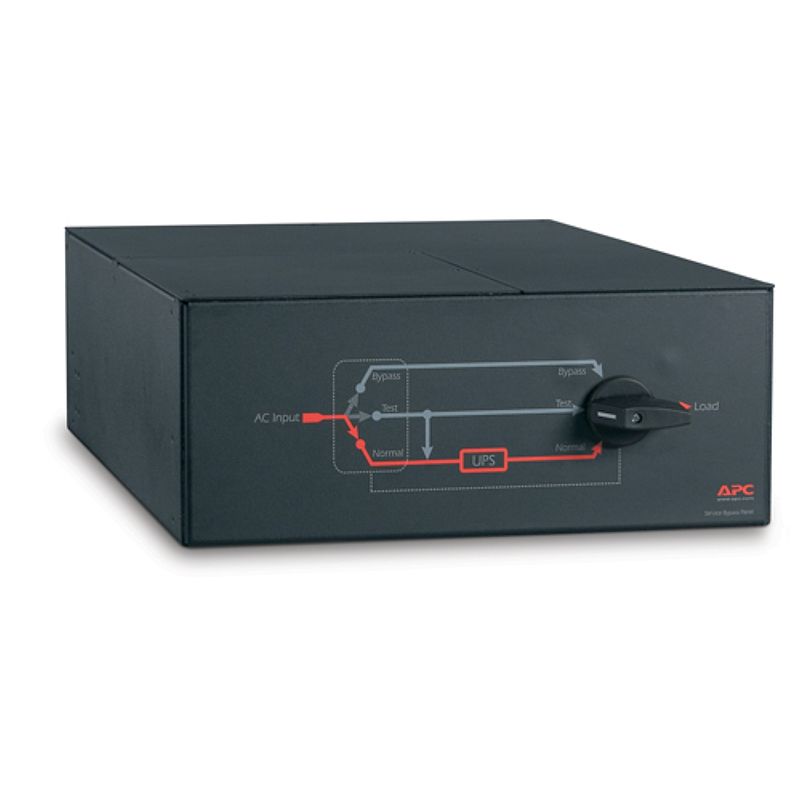

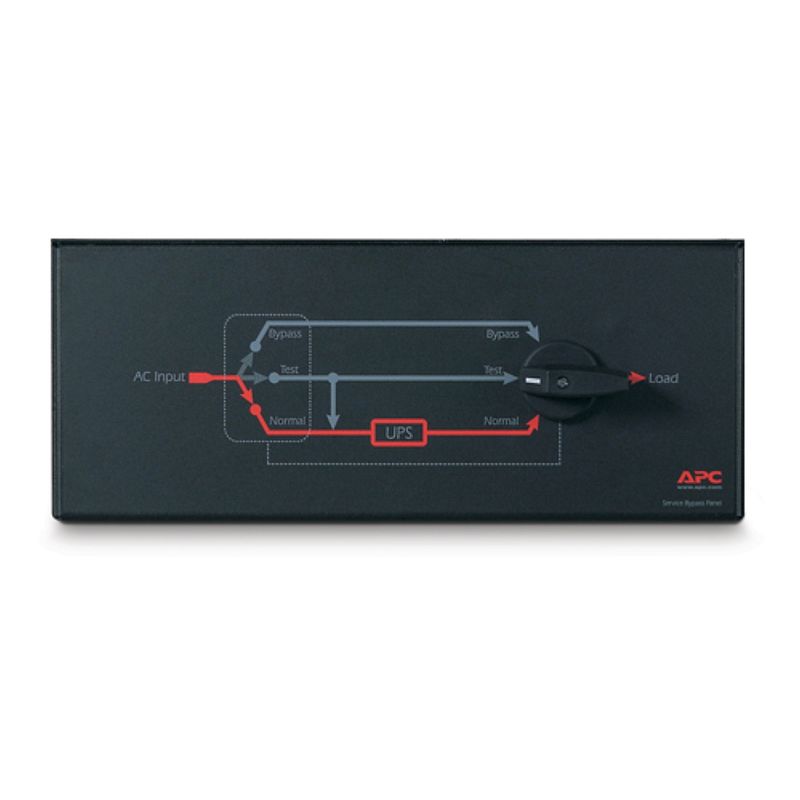

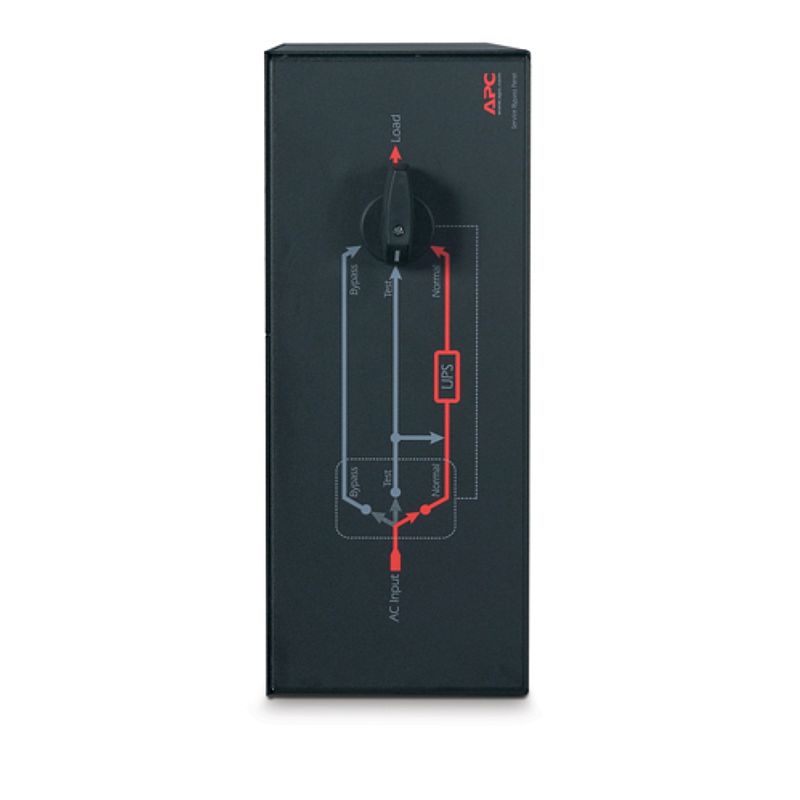

APC Service Bypass - 230 V, 100 A, MBB, Eingang festverdrahtet, (3) 30 A Ausgang festverdrahtet
SBP16KRMI4U
Hauptdokumente
 Produktdatenblatt |
Download |
|
Konformitätserklärung
|
Download |
|
Maßzeichnung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Zertifikat
|
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
Spezifikationen
| Übersicht | |
|---|---|
| Lieferzeit | Normalerweise auf Lager | Hauptmerkmale |
| Haupteingangsspannung | 230 V |
| Hauptausgangsspannung | 230 V |
| Typ des Ausgangssteckers | Fest verdrahtet 3-adrig (H N + E) 3 |
| Anzahl der Rack-Einheiten | 4U |
| Anzahl der Kabel | 1 |
| Geliefertes Zubehör | Installationsanleitung Rack-Montage-Halterungen Benutzerhandbuch |
| Produkt- oder Komponententyp | Bypass-Bausatz |
| Baureihe | Maintenance Bypass Panels | Abmessungen |
| Farbe | Schwarz |
| Höhe | 17,8 cm |
| Breite | 43,2 cm |
| Tiefe | 67,3 cm |
| Produktgewicht | 21,82 kg |
| Montageort | Frontseite |
| Montagepräferenz | Niedriger |
| Montagemodus | Aufbau | Eingang |
| Netzwerkfrequenz | 50/60 Hz |
| Anzahl der Eingangsanschlüsse | 1 fest verdrahtet 3-adrig (H N + E) 1 fest verdrahtet 4-adrig (3P + E) |
| Max. Netzstrom | 100 A |
| Eingangsstromgrenzen | 100 A |
| Tragfähigkeit | 20000 VA |
| Leistungsfaktor | 0…1 | Ausgang |
| Schutzart | Leistungsschalter |
| Wirkungsgrad | 99 % |
| Max. Stromaufnahme | 100 A | Konformität |
| Produktzertifizierungen | CSA GOST |
| Normen | EN/IEC 62040-1:2019/A11:2021 EN/IEC 62040-2:2006/AC:2006 EN/IEC 62040-2:2018 |
Umgebung |
| Umgebungstemperatur bei Betrieb | -20…45 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 15.000 ft |
| Umgebungstemperatur bei Lagerung | -40…65 °C |
| Relative Feuchtigkeit bei Lagerung | 0…95 % |
| Aufbewahrungshöhe | 0,0000000000…15240,0000000000 m | Verpackungseinheiten |
| VPE 1 Gewicht | 31,753 kg |
| VPE 1 Höhe | 30,5 cm |
| VPE 1 Breite | 61 cm |
| VPE 1 Länge | 99,1 cm |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 2 Art | PAL |
| VPE 2 Menge | 8 |
| VPE 2 Höhe | 129,5 cm |
| VPE 2 Breite | 100 cm |
| VPE 2 Länge | 120 cm |
| VPE 2 Gewicht | 266,08 kg | Vertragliche Gewährleistung |
| Gewährleistung | 2 Jahre (nur Teile) |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| REACh frei von SVHC | Ja |
|
Quecksilberfrei
|
Ja |
| Giftiges Schwermetall frei | Ja |
| SCIP-Nummer | 7a19864b-8bf5-40ac-85e8-7678b0910185 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
