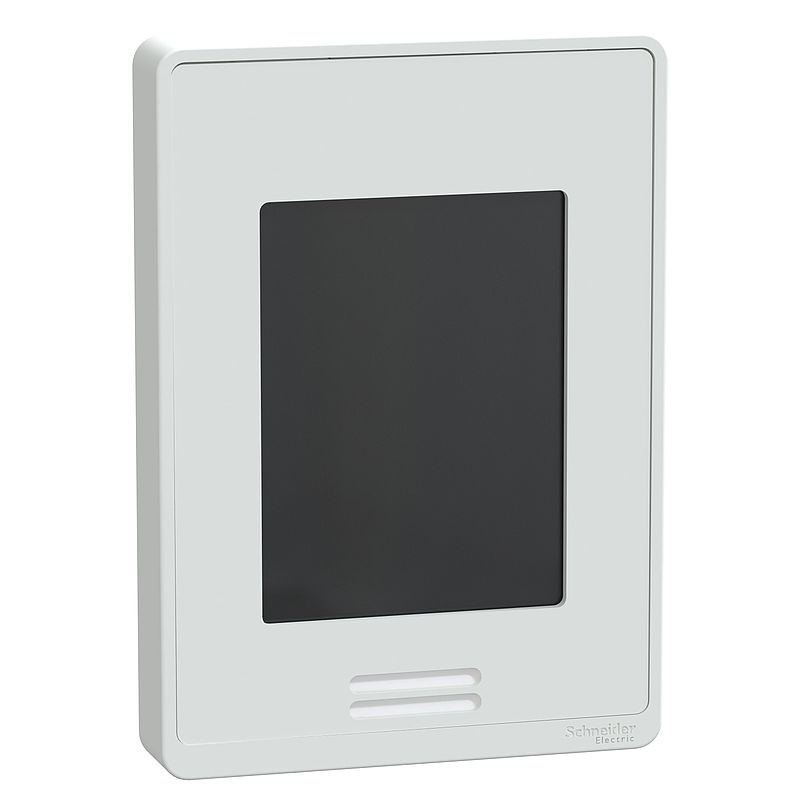

Netzspannungsregler für Gebläsekonvektoren BACnet - rel. Feuchte - WH
SER8350A0B11
Gehäusefarbe: Weiß
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Broschüre
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Benutzerhandbuch
|
Download |
|
Katalog
|
Download |
|
Technische Zeichnung
|
Download |
|
Anwendungshinweise
|
Download |
|
Specification sheet
|
Download |
|
CAD
|
Download |
|
Produktumweltprofil
|
Download |
|
Entsorgungsinformation
|
Download |
|
Firmware
|
Download |
|
Gebrauchsanleitung
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (12)
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktname | Baureihe SE8000 |
| Kurzbezeichnung des Geräts | SER8300 |
| Produkt- oder Komponententyp | Raum-Controller |
| Geräteanwendung | Netzspannung Gebläsekonvektor |
| Produktgewicht | 340 g |
| AWG-Messgerät | AWG 24 - AWG 18 |
| Höhe | 120 mm |
| Breite | 86 mm |
| Auflösung der Temperatur | 0,1 °C |
| Abweichung der Luftfeuchtigkeitsmessung | Weniger als 1 % pro Jahr |
| Richtlinien | 2014/30/EU - elektromagnetische Verträglichkeit 2014/35/EU - Niederspannungsrichtlinie 2014/53/EU - Funkanlagenrichtlinie |
| [In] Bemessungsstrom | 4 A |
| Tiefe | 25 mm |
| Umgebungstemperatur bei Betrieb | 0…50 °C |
| Marktsegment | Unterkunft/Hotel Kleingewerbe Gebäude Gesundheitswesen Nicht kritische Gebäude Büro Gebäude Schule |
| Gehäusefarbe | Weiß |
| Umgebungstemperatur bei Lagerung | -30…50 °C |
| Messgenauigkeit | Temperatur: +/-0,5°C, Luftfeuchtigkeit: +/-5 %, 20 - 80 % RH (nicht kondensierend) Luftfeuchtigkeit: +/-10 %, 10 - 20 % (nicht kondensierend) Luftfeuchtigkeit: +/-10 %, 80 - 90 % (nicht kondensierend) |
| Angezeigte Informationen | Temperatur: - 40 - 122 °F |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Kommunikationsprotokoll | BACnet MS/TP Modbus RTU |
| Eingangsspannung | 0...10 V DC |
| Temperatureinstellungsbereich | 12…37,5 °C Kühlung 4,5…32 °C Heizung |
| Kalibrierungszertifikat | 1 Pkt. |
| Ausgangsspannung | 24 V AC für Relaisausgang 0 - 10 V DC für Analogausgang |
| Relative Luftfeuchtigkeit | 0…95 % |
| Ausgangsstrom | 1 A Relaisausgang |
| Eingangstyp | Potentialfreier Kontakt 2 x Analog 5 x |
| Sensortyp | 10 kOhm T2 NTC-Thermistor Temperatur RH-Raumsensor Luftfeuchtigkeit Massenpolymer Luftfeuchtigkeit |
| Ausgangstyp | 5 xRelaisausgang 4 xUniversal |
| [UH,nom] Bemessungs-Betriebsspannung | 7 V DC 50/60 Hz +/-10 % |
| Normen | EN/IEC 60730-1 FCC Teil 15, Abschnitt B ICES-003 ETSI EN 300 328 ETSI EN 301 489-1:v1.9.2 FCC Teil 15 Unterabschnitt C UL 60730-2-9 ETSI EN 301 489-17:v2.2.1, 2012 |
| Einstellbereich der Luftfeuchtigkeit | 30…95 % |
| Baureihe | SpaceLogic |
| Ökonomiegerät | Yes |
| Kontrolle der Luftfeuchtigkeit | Yes |
| PIR-Abdeckung | No |
| Terminierung | No | Zusatzmerkmale |
| Oberflächenbeschaffenheit | Matt |
| Oberflächenbehandlung | Unbehandelt |
| Funktion verfügbar | Lüftersteuerung HLK-Steuerung Verfügbar mit CO2/RH/T Helligkeitssensor Änderungen können direkt über die Anzeige erfolgen Codeschlossfunktion Einfach konfigurierbar Firmwareaktualisierung über USB |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 200 g |
| VPE 1 Höhe | 15,4 cm |
| VPE 1 Breite | 10,6 cm |
| VPE 1 Länge | 4,8 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 171 |
| Global warming ; Total life cycle | 171 kg CO2 eq. |
25 Dokumente
| SER8350A0B11 REACh-Erklärung
24/03/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| SER8350A0B11 EU-RoHS-Erklärung
24/03/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| SpaceLogic Room Controllers Uploader Tool Firmware
17/03/25 · Firmware |
36,8 MB | Download |
| SpaceLogic Room Controllers Uploader Tool Installation Instructions
17/03/25 · Gebrauchsanleitung |
2,3 MB | Download |
| EoLI SpaceLogic SE8000 Room Controller 15/03/25 · Entsorgungsinformation | 0,3 MB | Download |
| PEP SpaceLogic SE8000 Room Controller 15/03/25 · Produktumweltprofil | 0,4 MB | Download |
| CTRL LV FCU RH BN S/SI. - CAD 15/03/25 · CAD | 1,2 MB | Download |
| SpaceLogic SER8350 Line Voltage Fan Coil Unit Specification Sheet
15/03/25 · Specification sheet |
2,6 MB | Download |
| SpaceLogic SE8350/SER8350 Fan Coil Unit Application Guide
15/03/25 · Anwendungshinweise |
17,9 MB | Download |
| SpaceLogic SE8000 Technical Illlustrations 15/03/25 · Technische Zeichnung | 0,0 MB | Download |
| DoC DE control 50V 15/03/25 · Konformitätserklärung | 0,9 MB | Download |
| SpaceLogic SE8000 Room Controllers Product Catalog
15/03/25 · Katalog |
11,0 MB | Download |
| SpaceLogic SER8350 Line Voltage Fan Coil Unit User Interface Guide
15/03/25 · Benutzerhandbuch |
4,5 MB | Download |
| SpaceLogic SER8350 Line Voltage Fan Coil Unit BACnet Integration Guide
15/03/25 · Benutzerhandbuch |
1,2 MB | Download |
| SpaceLogic SER8350 Line Voltage Fan Coil Unit Modbus Integration Guide
15/03/25 · Benutzerhandbuch |
0,8 MB | Download |
| Connecting SE8000 Room Controllers to EcoStruxure Facility Expert Integration Guide
15/03/25 · Benutzerhandbuch |
3,3 MB | Download |
| Connecting SE8000 Room Controllers to the Samsung SmartThings App
15/03/25 · Benutzerhandbuch |
5,3 MB | Download |
| SpaceLogic SE8000 Quick Start User Interface Guide
15/03/25 · Benutzerhandbuch |
0,5 MB | Download |
| Lua Programming for SpaceLogic SE8000 Room Controllers
15/03/25 · Benutzerhandbuch |
8,2 MB | Download |
| SpaceLogic SE8000 Device Replacement Procedure Installation Guide
15/03/25 · Gebrauchsanleitung |
0,4 MB | Download |
| SpaceLogic SER8350 Line Voltage Fan Coil Unit Installation Instructions
15/03/25 · Gebrauchsanleitung |
1,9 MB | Download |
| SpaceLogic SE8000 Uploader Tool 3.3 Installation Sheet
15/03/25 · Gebrauchsanleitung |
0,9 MB | Download |
| SpaceLogic SE8000 Room Controller Compatibility Matrix
15/03/25 · Sonstiger technischer Leitfaden |
0,2 MB | Download |
| SpaceLogic SE8000 Room Controller FAQ
15/03/25 · Sonstiger technischer Leitfaden |
0,1 MB | Download |
| SpaceLogic SE8000 Quick Reference & Product Selector Guide
15/03/25 · Broschüre |
1,7 MB | Download |
