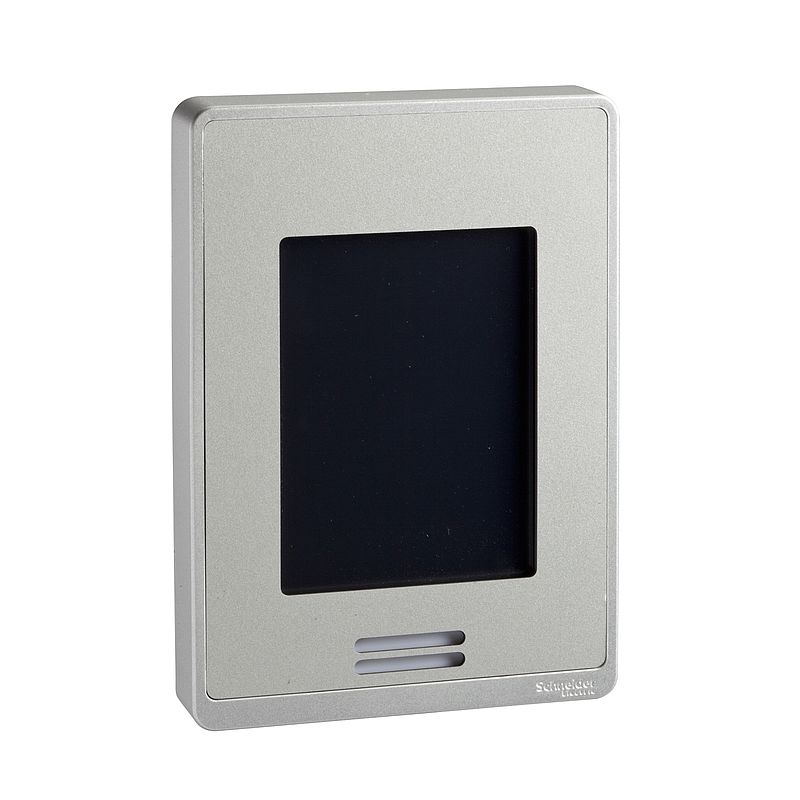

Netzspannung Lüfterkühlungskont. BACnet-ZigBee-rel-Luftfeuchtigkeit-PIR-Abdeckung-SL
SER8350A5B00P
Gehäusefarbe: Silber
Materialpreisgruppe
: Q5
273,00 EUR
EAN Code: 3606489715496
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Brochure
|
Download |
|
Other technical guide
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
Declaration of conformity
|
Download |
|
Technical illustration
|
Download |
|
Application Notes
|
Download |
|
Specification sheet
|
Download |
|
CAD
|
Download |
|
Environmental Disclosure
|
Download |
|
Circularity Profile
|
Download |
|
Instruction sheet
|
Download |
|
Firmware
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (12)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktname | Baureihe SE8000 |
| Kurzbezeichnung des Geräts | SER8300 |
| Produkt- oder Komponententyp | Raum-Controller |
| Geräteanwendung | Netzspannung Gebläsekonvektor |
| Produktgewicht | 340 g |
| AWG-Messgerät | AWG 24 - AWG 18 |
| Höhe | 120 mm |
| Breite | 86 mm |
| Richtlinien | 2014/30/EU - elektromagnetische Verträglichkeit 2014/35/EU - Niederspannungsrichtlinie 2014/53/EU - Funkanlagenrichtlinie |
| [In] Bemessungsstrom | 4 A |
| Tiefe | 25 mm |
| Umgebungstemperatur bei Betrieb | 0…50 °C |
| Marktsegment | Befestigen Kleingewerbe Hotel Gebäude Gesundheitswesen Nicht kritische Gebäude Büro Gebäude Schule |
| Gehäusefarbe | Silber |
| Umgebungstemperatur bei Lagerung | -30…50 °C |
| Messgenauigkeit | Temperatur: +/-0,5°C, Luftfeuchtigkeit: +/-5 %, 20 - 80 % RH (nicht kondensierend) Luftfeuchtigkeit: +/-10 %, 10 - 20 % (nicht kondensierend) Luftfeuchtigkeit: +/-10 %, 80 - 90 % (nicht kondensierend) |
| Angezeigte Informationen | Temperatur: - 40 - 122 °F |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Kommunikationsprotokoll | BACnet MS/TP Modbus RTU Zigbee Pro |
| Temperatureinstellungsbereich | 12…37,5 °C Kühlung 4,5…32 °C Heizung |
| Eingangsspannung | 0...10 V DC |
| Ausgangsspannung | 24 V AC für Relaisausgang 0 - 10 V DC für Analogausgang |
| Relative Luftfeuchtigkeit | 0…95 % |
| Ausgangsstrom | 1 A Relaisausgang 3 A Relaisausgang (Einschaltstrom) |
| Eingangstyp | Potentialfreier Kontakt 2 x Analog 5 x |
| Sensortyp | 10 kOhm T2 NTC-Thermistor Temperatur RH-Raumsensor Luftfeuchtigkeit |
| Ausgangstyp | 5 xRelaisausgang 4 xUniversal |
| [UH,nom] Bemessungs-Betriebsspannung | 7 V DC 50/60 Hz +/-10 % |
| Normen | EN/IEC 60730-1 EN/IEC 60730-2-9 EN/IEC 60730-2-13 CSA E60730-2-9 UL 60730-2-9 UL 60730-2-13 ICES-003 FCC Teil 15, Abschnitt B ETSI EN 300 328:v2.1.1 ETSI EN 301 489-1:v1.9.2 FCC Teil 15 Unterabschnitt C ETSI EN 301 489-17:v2.2.1, 2012 RSS 247 |
| Baureihe | SpaceLogic |
| Ökonomiegerät | No |
| Kontrolle der Luftfeuchtigkeit | Yes |
| PIR-Abdeckung | Yes |
| Terminierung | Yes |
| Einstellbereich der Luftfeuchtigkeit | 30…95 % | Zusatzmerkmale |
| Oberflächenbeschaffenheit | Matt |
| Oberflächenbehandlung | Unbehandelt |
| Funktion verfügbar | Lüftersteuerung HLK-Steuerung Verfügbar mit CO2/RH/T Helligkeitssensor Änderungen können direkt über die Anzeige erfolgen Codeschlossfunktion Einfach konfigurierbar Firmwareaktualisierung über USB |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 220 g |
| VPE 1 Höhe | 15,4 cm |
| VPE 1 Breite | 10,6 cm |
| VPE 1 Länge | 5 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Quecksilberfrei
|
Ja |
| SCIP-Nummer | 36265055-6713-4452-af94-2e6566ec0ebd |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 173 |
