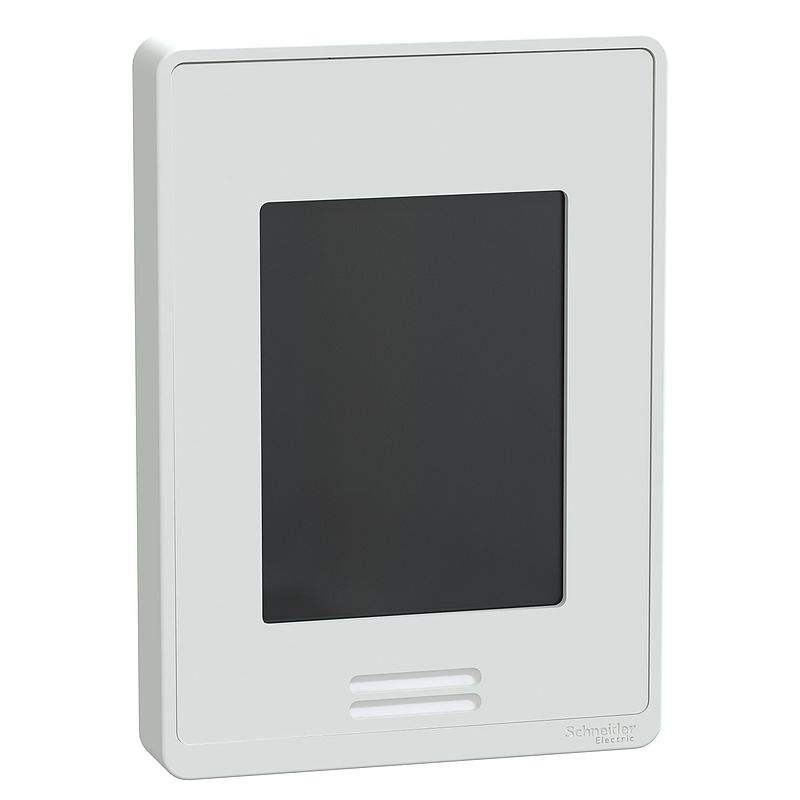

Netzspannungsregler für Gebläsekonvektoren BACnet - rel. Feuchte - PIR-Abdeckung - WH
SER8350A5B11
Gehäusefarbe: Weiß
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Brochure
|
Download |
|
Other technical guide
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
Konformitätserklärung
|
Download |
|
Technische Zeichnung
|
Download |
|
Application Notes
|
Download |
|
Specification sheet
|
Download |
|
CAD
|
Download |
|
Produktumweltprofil
|
Download |
|
Entsorgungsinformation
|
Download |
|
Instruction sheet
|
Download |
|
Firmware
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (12)
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktname | Baureihe SE8000 |
| Kurzbezeichnung des Geräts | SER8300 |
| Produkt- oder Komponententyp | Raum-Controller |
| Geräteanwendung | Netzspannung Gebläsekonvektor |
| Produktgewicht | 340 g |
| AWG-Messgerät | AWG 24 - AWG 18 |
| Zielregion | Nord-Amerika. |
| Höhe | 120 mm |
| Breite | 86 mm |
| Auflösung der Temperatur | 0,1 °C |
| Abweichung der Luftfeuchtigkeitsmessung | Weniger als 1 % pro Jahr |
| Richtlinien | 2014/30/EU - elektromagnetische Verträglichkeit 2014/35/EU - Niederspannungsrichtlinie 2014/53/EU - Funkanlagenrichtlinie |
| [In] Bemessungsstrom | 4 A |
| Tiefe | 25 mm |
| Umgebungstemperatur bei Betrieb | 0…50 °C |
| Marktsegment | Unterkunft/Hotel Kleingewerbe Gebäude Gesundheitswesen Nicht kritische Gebäude Büro Gebäude Schule |
| Gehäusefarbe | Weiß |
| Umgebungstemperatur bei Lagerung | -30…50 °C |
| Messgenauigkeit | Temperatur: +/-0,5°C, Luftfeuchtigkeit: +/-5 %, 20 - 80 % RH (nicht kondensierend) Luftfeuchtigkeit: +/-10 %, 10 - 20 % (nicht kondensierend) Luftfeuchtigkeit: +/-10 %, 80 - 90 % (nicht kondensierend) |
| Angezeigte Informationen | Temperatur: - 40 - 122 °F |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Kommunikationsprotokoll | BACnet MS/TP Modbus RTU |
| Eingangsspannung | 0...10 V DC |
| Temperatureinstellungsbereich | 12…37,5 °C Kühlung 4,5…32 °C Heizung |
| Kalibrierungszertifikat | 1 Pkt. |
| Ausgangsspannung | 24 V AC für Relaisausgang 0 - 10 V DC für Analogausgang |
| Relative Luftfeuchtigkeit | 0…95 % |
| Ausgangsstrom | 1 A Relaisausgang |
| Eingangstyp | Potentialfreier Kontakt 2 x Analog 5 x |
| Sensortyp | 10 kOhm T2 NTC-Thermistor Temperatur RH-Raumsensor Luftfeuchtigkeit Massenpolymer Luftfeuchtigkeit |
| Ausgangstyp | 5 xRelaisausgang 4 xUniversal |
| [UH,nom] Bemessungs-Betriebsspannung | 7 V DC 50/60 Hz +/-10 % |
| Normen | EN/IEC 60730-1 FCC Teil 15, Abschnitt B ICES-003 ETSI EN 300 328 ETSI EN 301 489-1:v1.9.2 FCC Teil 15 Unterabschnitt C UL 60730-2-9 ETSI EN 301 489-17:v2.2.1, 2012 |
| Baureihe | EcoStruxure Gebäudeexperte |
| Ökonomiegerät | Yes |
| Kontrolle der Luftfeuchtigkeit | Yes |
| PIR-Abdeckung | Yes |
| Terminierung | No |
| Einstellbereich der Luftfeuchtigkeit | 30…95 % | Zusatzmerkmale |
| Oberflächenbeschaffenheit | Matt |
| Oberflächenbehandlung | Unbehandelt |
| Funktion verfügbar | Lüftersteuerung HLK-Steuerung Verfügbar mit CO2/RH/T Helligkeitssensor Änderungen können direkt über die Anzeige erfolgen Codeschlossfunktion Einfach konfigurierbar Firmwareaktualisierung über USB |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 220 g |
| VPE 1 Höhe | 15,4 cm |
| VPE 1 Breite | 10,4 cm |
| VPE 1 Länge | 5 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
