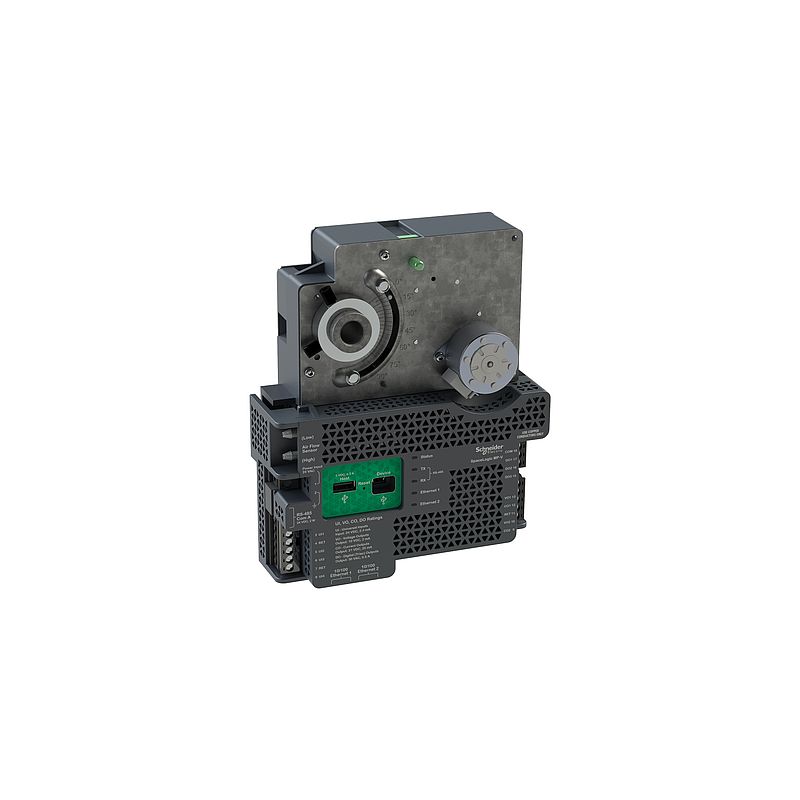

SpaceLogic MP-V Controller, BACnet/IP/MSTP, 9 I/Os, 4 Universaleingänge, 3 digitale Triac-Ausgänge und 2 Analogausgänge
SXWMPV9AX10002
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Konformitätserklärung
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Specification sheet
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (14)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Max. Anzahl von E/A-Erweiterungsmodulen | 3 |
| Geräteanwendung | Variables Luftvolumen |
| Produkt- oder Komponententyp | Feldsteuerung |
| Kurzbezeichnung des Geräts | MP-V-9A |
| Funktion verfügbar | Integrierter Stellantrieb Integrierter Luftstromsensor Programmierbar Intelligenter Sensoreingang |
| Topologie | Stern Verkettung Schnelles Übertragungsprotokoll (RSTP) |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Breite | 161 mm |
| Montagemodus | Klappenwellenbefestigung |
| Produktzertifizierungen | RCM CE cUL-gelistet UL-gelistet |
| Leistungsaufnahme in VA | 22 VA |
| Drehmoment | 0,7 Nm |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Taktabweichung | +/-1 Minute/Monat |
| Schutzart (IP) | IP20 |
| Eingangsspannung | -0,5 - 24 V DC für Universaleingang |
| Speichertyp | 123 kB Sicherung 32 MB Flash 128 MB RAM |
| Unterstützung von Kommunikationsanschlüssen | Ethernet 10/100BASE-TX |
| [UH,nom] Bemessungsbetriebsspannung | 24 V AC +/-20 % |
| Anzahl der Eingänge | 4 Universaleingang |
| Anzahl der Ausgänge | 3 Triac-Ausgang 2 Analogausgang |
| Höhe | 198 mm |
| Tiefe | 63 mm |
| Schutzart | MOV-Unterdrückung Interne Sicherung |
| Ausgangsspannung | 0 - 10 V DC für Analogausgang 24 V AC für Triac-Ausgang |
| Ausgangsstrom | 0 - 20 mA Analogausgang 0,5 A max. Triac-Ausgang |
| Anzahl der Anschlüsse | 2, Verbindungstyp: RJ45 1, Verbindungstyp: USB Typ A Buchse 1, Verbindungstyp: USB-Geräte-Anschluss Typ Mini-B |
| Modell | MP-V-9A | Zusatzmerkmale |
| Sicherungsdauer | 7 Tage |
| Flammenfestigkeit | UL94-5V |
| Kommunikationsprotokoll | BACnet IP BACnet MS/TP |
| Stellglied | 10 Nm |
| Normen | UL 916 ICES-003 EN 61000-6-2 EN 50491-5-3 EN 60730-1 EN 60730-2-11 EN 50491-3 UL 2043 EN 61000-6-3 EN 50491-5-2 FCC Teil 15, Abschnitt B, Klasse B |
| Kompatible Produktfamilie | SpaceLogic IP Steuerung | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 19,2 cm |
| VPE 1 Breite | 21,6 cm |
| VPE 1 Länge | 8,4 cm |
| VPE 1 Gewicht | 1,3 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | 401302a2-65bc-4b78-8329-183ac3671a17 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 742 |
