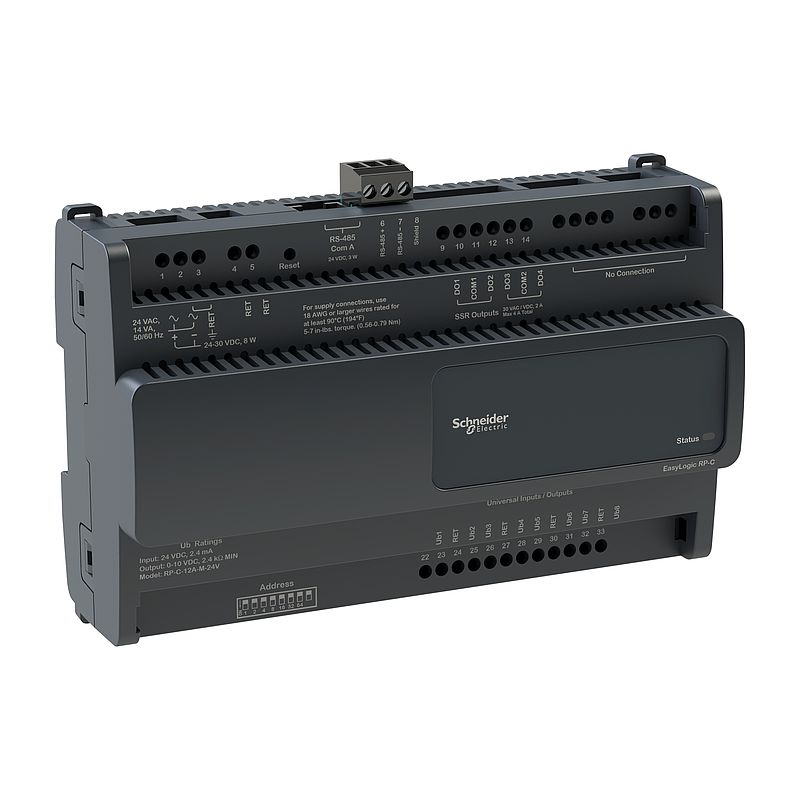

Controller, EasyLogic, RP-C, BACnet MS/TP, 8 universelle Eingänge/Ausgänge, 4 Halbleiterrelaisausgänge
SXWRCF12AM10001
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Firmware
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
Specification sheet
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (2)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Geräteanwendung | Niederspannungs-Gebläsekonvektor Kühlbalken |
| Produkt- oder Komponententyp | Feldsteuerung |
| Kurzbezeichnung des Geräts | RP-C-12A-M-24V |
| Funktion verfügbar | Programmierbar Intelligenter Sensoreingang |
| Topologie | Verkettung |
| Farbe | Schwarz |
| Baureihe | EasyLogic |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Breite | 181 mm |
| Montagemodus | DIN-Schienenmontage Schalttafelmontage |
| Produktzertifizierungen | RCM cUL-gelistet UL-gelistet |
| Leistungsaufnahme in W | 8 W |
| Leistungsaufnahme in VA | 14 VA |
| Umgebungstemperatur bei Lagerung | -20…70 °C |
| Displaytyp | Ohne Display |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Betrieb | 0…50 °C at normal operation |
| Eingangs-/Ausgangstyp | 8 Universal-E/A |
| Eingangsspannung | 0...10 V DC für Universaleingang |
| Relative Luftfeuchtigkeit | 0…95 % rF, nicht kondensierend |
| Speichertyp | 6 MB intern 32 MB Flash |
| Unterstützung von Kommunikationsanschlüssen | RS485 |
| [UH,nom] Bemessungsbetriebsspannung | 24 V AC +/-15 % |
| Anzahl der Ausgänge | 0 Form A Relaisausgang 0 Relais der Form C |
| Höhe | 110 mm |
| Tiefe | 64 mm |
| Schutzart | Interne Sicherung MOV-Unterdrückung |
| Ausgangsspannung | 0 - 10 V DC für Analogausgang |
| Baureihe | EasyLogic |
| Baureihe | EasyLogic |
| Modell | RP-C-F12A-M | Zusatzmerkmale |
| Produktkompatibilität | BACnet-Feldcontroller |
| Produktmarke | Schneider Electric |
| Taktfrequenz | 25 Hz |
| Sicherungsdauer | 7 Tage |
| Flammenfestigkeit | UL94-V0 |
| Kommunikationsprotokoll | BACnet MS/TP |
| Prozessorname | ARM Cortex-A7 single core 500 MHz SRAM 6 MB FRAM 8 kB Flash 32 MB |
| Normen | EN 61000-6-3 EN 50491-5-2 UL 2043 EN 61000-6-2 EN 50491-5-3 EN 60730-1 EN 60730-2-11 EN 50491-3 UL 916 ICES-003 |
| Kompatible Produktfamilie | EasyLogic Steuerung |
| Leistungsaufnahme in VA | 14 VA | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 19,2 cm |
| VPE 1 Breite | 12,8 cm |
| VPE 1 Länge | 6,6 cm |
| VPE 1 Gewicht | 400 g |
| VPE 2 Art | S02 |
| VPE 2 Menge | 7 |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 3,062 kg |
| VPE 3 Art | P06 |
| VPE 3 Menge | 168 |
| VPE 3 Höhe | 60 cm |
| VPE 3 Breite | 80 cm |
| VPE 3 Länge | 103 cm |
| VPE 3 Gewicht | 84 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | E3cbd511-0b52-4662-947b-2e4bb098b553 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| PVC-frei | Ja |
| Halogengehalt Leistung | Halogenfreie Kunststoffteile |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 224 |
