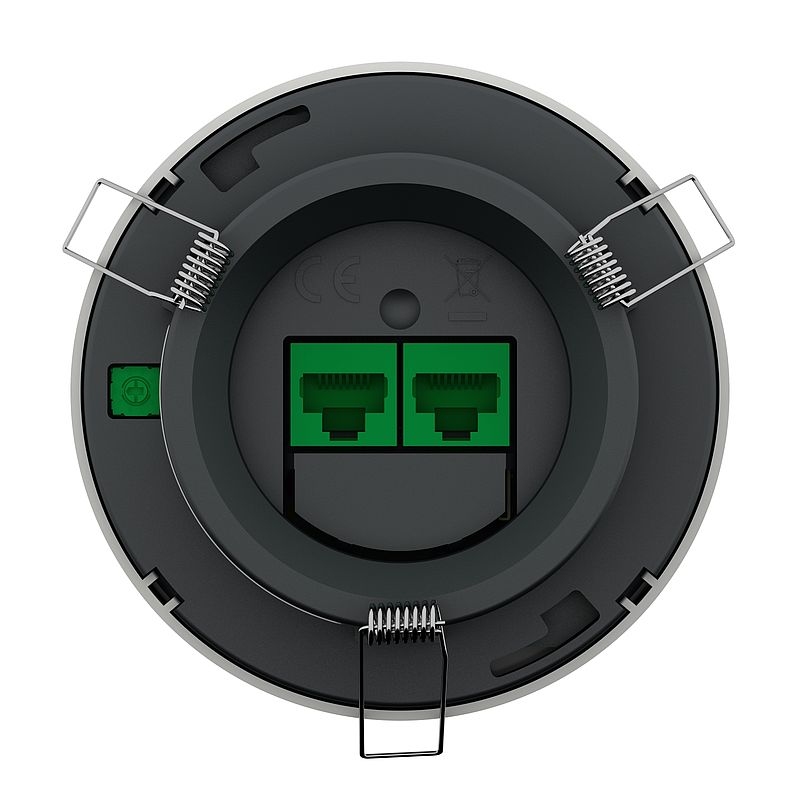

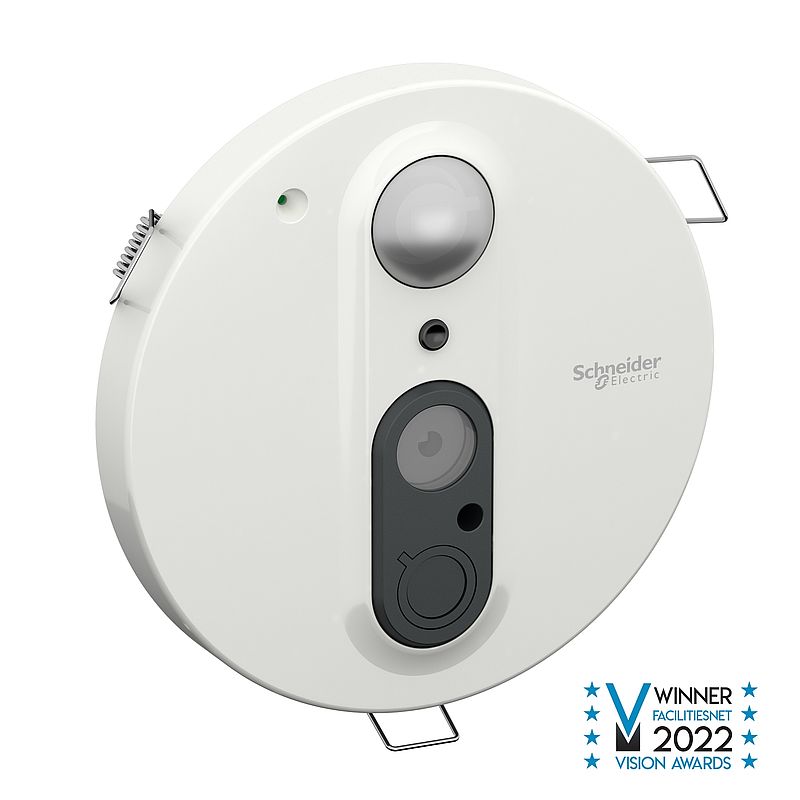

SpaceLogic Insight Sensor, Erweiterung der RP-C Raumcontroller
SXWREISBLE10001
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Specification sheet
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Konformitätserklärung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Informationsvideo
|
Video anzeigen |
|
CAD
|
Download |
|
Informationsblatt
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | SpaceLogic |
| Produkt- oder Komponententyp | Sensor |
| Messwerttyp | Personen-Zählung Bewegung Licht Akustisch Temperatur Luftfeuchtigkeit |
| Genauigkeit der Geräuschmessung | +/-3dB |
| Geräuschmessung | 35 - 79 dBA |
| Sensortyp | Umgebungslichtsensor Licht Mikroelektromechanisches System (MEMS) Mikrofon akustisch PIR Bewegung Langwellen-Infrarot-Bildsensor Personen-Zählung |
| Farbe | Abdeckung: weiß |
| Kommunikationsprotokoll | Bluetooth 5.1 Low Energy |
| Kommunikationsnetztyp | RS485 |
| Tiefe | 19 mm |
| Einbautiefe | 20 mm |
| Durchmesser | 97,5 mm |
| Messbereich der Lichtintensität | 0 - 10.000 Lux |
| Montagehalterung | Decke |
| Relative Luftfeuchtigkeit | 20…90 % rF, nicht kondensierend |
| Umgebungstemperatur bei Betrieb | 0…50 °C |
| Umgebungstemperatur bei Lagerung | -20…70 °C |
| [UH,nom] Bemessungsbetriebsspannung | 24 V DC |
| Genauigkeit der Temperaturmessung | +/-1°C |
| Messung der Temperatur | 0…50 °C |
| Genauigkeit der Feuchtigkeitsmessung | +/-4 % 20 - 80 % RH |
| Messbereich der Luftfeuchtigkeit | 0 - 100 % RH | Zusatzmerkmale |
| Bewegungserkennungsbereich | 8,6 m Durchmesser (Deckenhöhe 3 m) |
| Kompatible Produktfamilie | SpaceLogic | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 140 g |
| VPE 1 Höhe | 12,2 cm |
| VPE 1 Breite | 11 cm |
| VPE 1 Länge | 5,4 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 10 |
| VPE 2 Gewicht | 1,961 kg |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 3 Art | P06 |
| VPE 3 Menge | 120 |
| VPE 3 Gewicht | 32,032 kg |
| VPE 3 Höhe | 105,0 cm |
| VPE 3 Breite | 60,0 cm |
| VPE 3 Länge | 80,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | D3426aec-8f81-4cd2-bf25-caeacf85ca6f |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 11 |
