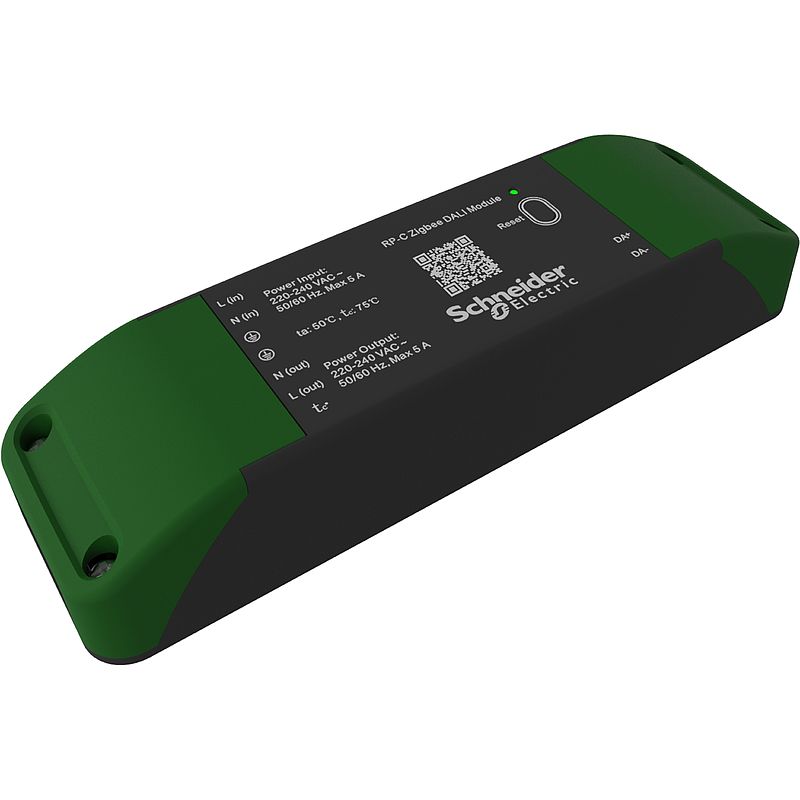

SpaceLogic ZigBee Bridge DALI RP-C-EXT-ZB-DALI-1
SXWREZBDALI110001
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
CAD
|
Download |
|
Instruction sheet
|
Download |
|
Specification sheet
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | SpaceLogic |
| Produktname | SmartX-Raum-Steuergerät |
| Kurzbezeichnung des Geräts | RP-C-EXT-ZB-DALI-1 |
| Produktmarke | Schneider Electric |
| Produkt- oder Komponententyp | Erweiterungseinheit |
| [UH,nom] Bemessungsbetriebsspannung | 230 V AC |
| Diskrete Ausgangsnummer | 1 Lampe |
| Diskreter Ausgangsstrom | 5 A (DA+, DA-) | Zusatzmerkmale |
| Versorgungsspannungsgrenzen | 207…253 V |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Max. Leistungsaufnahme in W | 1 W |
| Kompatible Produktfamilie | EcoStruxure Building Operation0Software |
| Prozessorname | ARM Cortex-M4 |
| Speicherbeschreibung | Flash 512 kB Interner Arbeitsspeicher 64 kB |
| Daten gesichert | 1 MB Flash-Speicher |
| Funktion verfügbar | Beleuchtungssteuerung |
| Kommunikationsprotokoll | Zigbee 3.0 HA |
| Lokale Signalisierung | LED (grün/rot) für Ladestatus |
| Elektrische Verbindung | 2-polig Klemmenleiste, 1 Klemme(n)Ausgangskreis 6-polig Klemmenleiste, 1 Klemme(n)Stromversorgung |
| Messbereich | < 50 W >= 50 W |
| Messgenauigkeit | +/-2 W +/-2 % |
| Montagehalterung | Decke |
| Höhe | 44 mm |
| Tiefe | 30 mm |
| Breite | 155 mm |
| Produktgewicht | 126 g | Montage |
| Normen | EN 62493:2015 EN 62479:2010 EN 61347-1:2015 EN 61347-2-11:2001 |
| Umgebungstemperatur bei Betrieb | -20…50 °C |
| Umgebungstemperatur bei Lagerung | -30…65 °C |
| Relative Luftfeuchtigkeit | 0…85 %, nicht kondensierend |
| Schutzart (IP) | IP20 |
| Flammenfestigkeit | UL94-V0 | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 160 g |
| VPE 1 Höhe | 15,4 cm |
| VPE 1 Breite | 5,8 cm |
| VPE 1 Länge | 4,2 cm |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
7 Dokumente
| SXWREZBDALI110001 REACh-Erklärung
17/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| SXWREZBDALI110001 China-RoHS-Erklärung
17/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| SXWREZBDALI110001 EU-RoHS-Erklärung
17/10/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| Bridge-688 - 3D CAD 17/09/24 · CAD | 9,4 MB | Download |
| DoC DE upd8 14/09/24 · Declaration of conformity | 0,8 MB | Download |
| 01/01/70 Specification sheet | 0,0 MB | Download |
| 01/01/70 Instruction sheet | 0,0 MB | Download |
