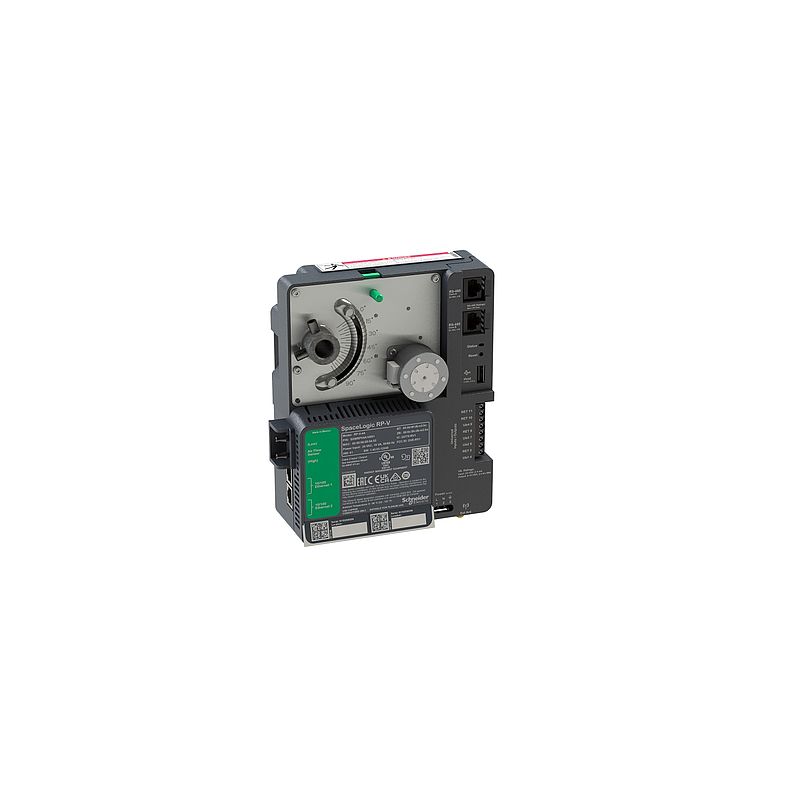

Controller, SpaceLogic RP-V, RP-V-4A, BACnet/IP, 4 Schnittstellen, 4 universelle Eingänge
SXWRPV4A10001
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Declaration of conformity
|
Download |
|
Circularity Profile
|
Download |
|
Environmental Disclosure
|
Download |
|
Instruction sheet
|
Download |
|
Specification sheet
|
Download |
|
How to video
|
Video anzeigen |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Softwares: Kompatible Produkte
Softwares (56)
Zubehörteile: Kompatible Produkte
Zubehörteile (5)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Max. Anzahl von E/A-Erweiterungsmodulen | 4 |
| Geräteanwendung | Variables Luftvolumen |
| Produkt- oder Komponententyp | Feldsteuerung |
| Kurzbezeichnung des Geräts | RP-V-4A |
| Funktion verfügbar | Integrierter Stellantrieb Integrierter Luftstromsensor Programmierbar |
| Topologie | Stern Verkettung Schnelles Übertragungsprotokoll (RSTP) |
| Baureihe | SpaceLogic |
| Netzwerkfrequenz | 50 Hz 60 Hz |
| Breite | 168 mm |
| Produktzertifizierungen | RCM CE cUL-gelistet UL-gelistet |
| Leistungsaufnahme in VA | 18 VA |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Betrieb | 0…50 °C |
| Eingangs-/Ausgangstyp | 4 Universal-E/A |
| Eingangsspannung | -0,5 - 24 V DC für Universaleingang |
| Relative Luftfeuchtigkeit | 0…95 % rF, nicht kondensierend |
| Unterstützung von Kommunikationsanschlüssen | Ethernet 10/100BASE-TX USB RS485 |
| [UH,nom] Bemessungsbetriebsspannung | 24 V AC +/-15 % |
| Höhe | 201 mm |
| Produktgewicht | 1,132 kg |
| Tiefe | 65 mm |
| Schutzart | MOV-Unterdrückung Interne Sicherung |
| Ausgangsspannung | 0 - 10 V DC für Analogausgang |
| Baureihe | SpaceLogic |
| Modell | RP-V-4A | Zusatzmerkmale |
| Produktmarke | Schneider Electric |
| Sicherungsdauer | 7 Tage +/-1 Minute/Monat |
| Flammenfestigkeit | UL94-V0 |
| Kommunikationsprotokoll | BACnet IP Bluetooth 5.1 Low Energy |
| Stellglied | Klappe10 Nm 0…90 ° 9,5…12,7 mm |
| Prozessorname | ARM Cortex-A7 single core 500 MHz SRAM 6 MB FRAM 128 kB Flash 48 MB |
| Normen | UL 916 ICES-003 EN 61000-6-2 EN 50491-5-3 EN 60730-1 EN 60730-2-11 EN 50491-3 UL 2043 EN 61000-6-3 EN 50491-5-2 FCC Teil 15, Abschnitt C, Klasse B FCC Teil 15, Abschnitt B, Klasse B |
| Kompatible Produktfamilie | SpaceLogic AS Connected Room Solution |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 22,2 cm |
| VPE 1 Breite | 19,8 cm |
| VPE 1 Länge | 9,2 cm |
| VPE 1 Gewicht | 1,22 kg |
| VPE 2 Art | S02 |
| VPE 2 Menge | 5 |
| VPE 2 Höhe | 15 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 6,44 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | 3505cedb-76b0-4316-8f2f-e8dbf1f97ca4 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Ja |
| Halogengehalt Leistung | Halogenfreie Kunststoffteile |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 401 |
