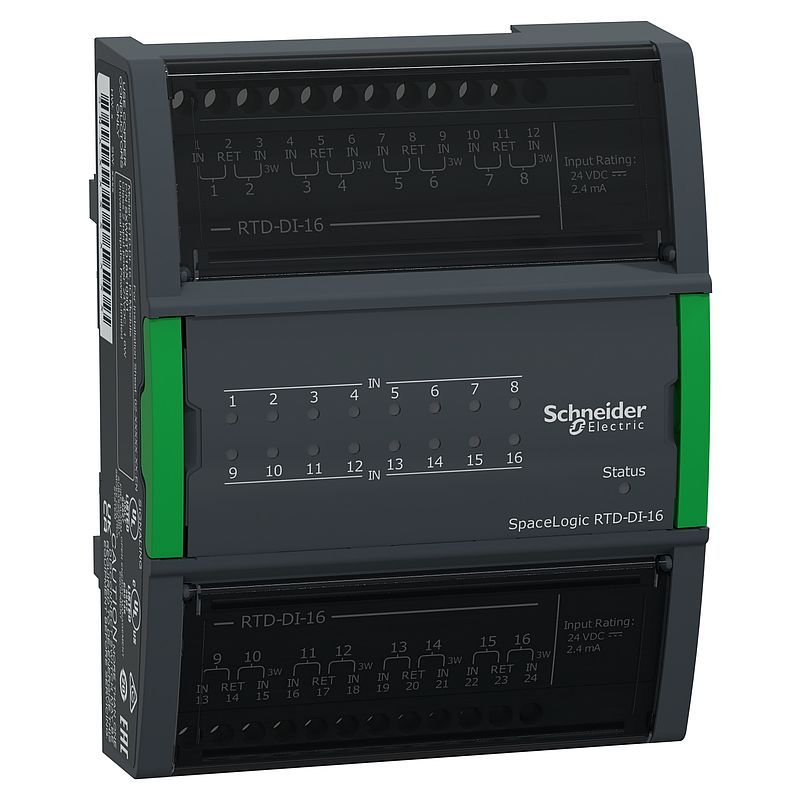

RTD und Digitaleingänge Kombinationsmodul
SXWRTD16X10001
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
|
Instruction sheet
|
Download |
|
Specification sheet
|
Download |
|
CAD
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (6)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Kurzbezeichnung des Geräts | RTD-DI-16 |
| Produktzertifizierungen | ICES-003 FCC Teil 15 Klasse B CE RCM |
| Breite | 30 mm |
| Produkt- oder Komponententyp | E/A-Modul |
| Leistungsaufnahme in VA | 1,6 W |
| Produktgewicht | 146 g |
| Tiefe | 64 mm |
| Umgebungstemperatur bei Betrieb | 0…50 °C |
| Schutzart (IP) | IP20 |
| Flammenfestigkeit | UL94V0-5VB |
| Höhe | 114 mm |
| Umgebungstemperatur bei Lagerung | -20…70 °C |
| Eingangs-/Ausgangstyp | Digitaleingang |
| Relative Luftfeuchtigkeit | 0…95 % nicht kondensierend |
| Produktname | E/A-Module |
| Produktmarke | Schneider Electric |
| Baureihe | EcoStruxure Building Operation | Zusatzmerkmale |
| Kontrolltyp | Ohne |
| Diskrete Eingangsspannung | 24 V |
| Elektrische Verbindung | Steckbaugruppe |
| Taktfrequenz | 25 Hz |
| Anzahl digitale Eingänge | 16 |
| Montagehalterung | Wand DIN-Schiene |
| Lokale Signalisierung | LED (grün/rot) für hoher Signalpegel LED (grün/rot) für niedriger Signalpegel |
| Kompatible Produktfamilie | EcoStruxure Building Operation TB-IO-W1 Klemmsockel |
| Normen | UL 864 UL 916 FCC CFR 47 Teil 15 |
| Material | ABS + PC | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 180 g |
| VPE 1 Höhe | 12,2 cm |
| VPE 1 Breite | 9,2 cm |
| VPE 1 Länge | 5,8 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
10 Dokumente
| SXWRTD16X10001 REACh-Erklärung
06/11/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| SXWRTD16X10001 China-RoHS-Erklärung
06/11/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| SXWRTD16X10001 EU-RoHS-Erklärung
06/11/24 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| CE-DOC-000009-08 SpaceLogic Central I/O Modules Declaration of conformity 15/10/24 · Declaration of conformity | 0,3 MB | Download |
| SpaceLogic RTD-DI-16 3D-simplified CAD file 15/10/24 · CAD | 2,1 MB | Download |
| DoC DE server autom 15/10/24 · Declaration of conformity | 1,0 MB | Download |
| EoLI SmartX Controller I/O Module DO-FC-8-H 17/09/24 · Entsorgungsinformation | 0,4 MB | Download |
| PEP SmartX Controller I/O Module DO-FC-8-H 15/09/24 · Produktumweltprofil | 0,5 MB | Download |
| 01/01/70 Specification sheet | 0,0 MB | Download |
| 01/01/70 Instruction sheet | 0,0 MB | Download |
