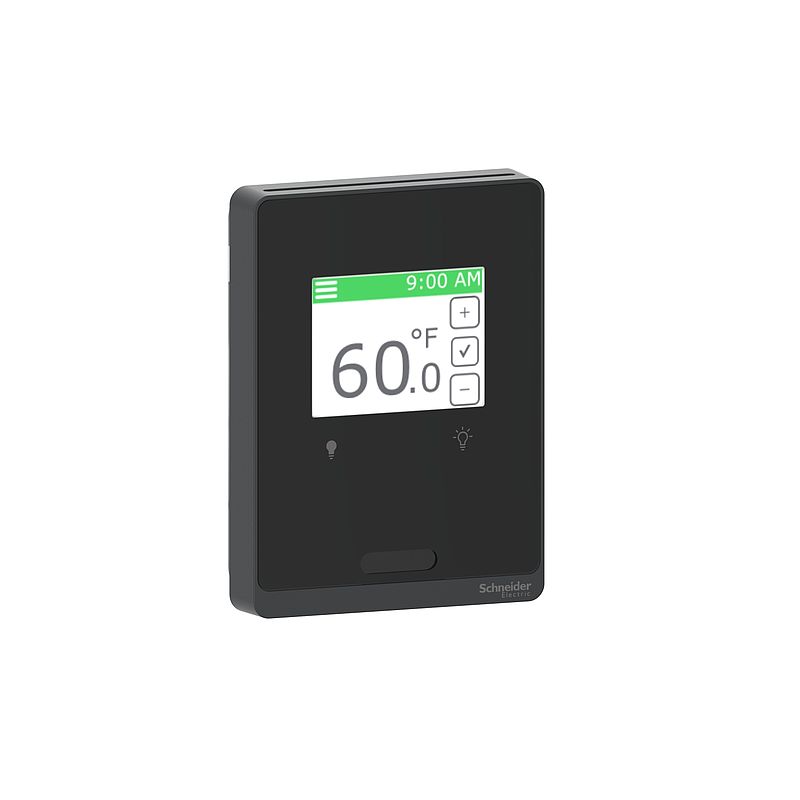

Abdeckplatte, Touchscreen, mit 2-Tasten-Beleuchtung, PIR, Optimum-Black-Abdeckung
SXWSC2PSELXB
Hauptdokumente
 Produktdatenblatt |
Download |
|
Specification sheet
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Catalog
|
Download |
|
Certificate
|
Download |
|
Declaration of conformity
|
Download |
|
Specification guide
|
Download |
|
User guide
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | SpaceLogic |
| Produkt- oder Komponententyp | Abdeckung |
| Produktname | SmartX-Wohnraumsensor |
| Geräteanwendung | HLK Steuerung |
| Produktzertifizierungen | CE entspricht EN 61000-6-3 RCM EAC ICES-003 |
| Displayauflösung | 320 x 240 Pixel |
| Displaygröße | 2,4 Zoll |
| Displaytyp | Farb-Touchscreen |
| Angezeigte Informationen | Temperatur Temperatur-Sollwert Betriebsmodus Menügesteuerte Benutzeroberfläche Zeit |
| Flammenfestigkeit | UL94-V0 |
| Schutzart (IP) | IP20 |
| Position | Lebensraum |
| Tiefe | 20 mm |
| Höhe | 115 mm |
| Breite | 85 mm |
| Umgebungstemperatur bei Betrieb | 0…50 °C |
| Normen | UL 916 FCC Teil 15 Klasse B |
| Farbe | Schwarz |
| Sensortyp | PIR |
| [UH,nom] Bemessungsbetriebsspannung | 24 V DC |
| Gerätedarstellung | Abdeckplatte |
| Oberflächenbeschaffenheit | Glänzend |
| Zusatzmerkmale | |
| Kontrolltyp | taktil EIN-AUS 2 Funktionstasten, für lamp |
| Material | ABS (acrylonitrile butadiene-styrene) GF10 FR |
| Funktion verfügbar | Überbrückungsschalter Sollwertverschiebung Jalousiesteuerung Beleuchtungssteuerung |
| Versorgung | Sockel |
| Anschlüsse - Klemmen | Bus-Anschlussklemme (Rückseite) |
| Bewegungserkennungsbereich | 4 m bei 140° (1,35 m Montage) 5 m of radius (wall) bei 110° (1,35 m Montage) 6 m bei 60° (1,35 m Montage) |
| Kompatible Produktfamilie | EcoStruxure Building Operation SmartX-Raum-Steuergerät Programmierbare Steuerungen EcoStruxure Building Operation SmartX-Wohnraumsensor Grundeinheit |
| Verpackungseinheiten | |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 154,221 g |
| VPE 1 Höhe | 5,080 cm |
| VPE 1 Breite | 9,652 cm |
| VPE 1 Länge | 14,224 cm |
| VPE 2 Art | CAR |
| VPE 2 Menge | 40 |
| VPE 2 Höhe | 29,972 cm |
| VPE 2 Breite | 29,972 cm |
| VPE 2 Länge | 39,878 cm |
| VPE 2 Gewicht | 6,972 kg |
| Vertragliche Gewährleistung | |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | E29cd56a-1ac5-4d02-9266-937a562619e2 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
