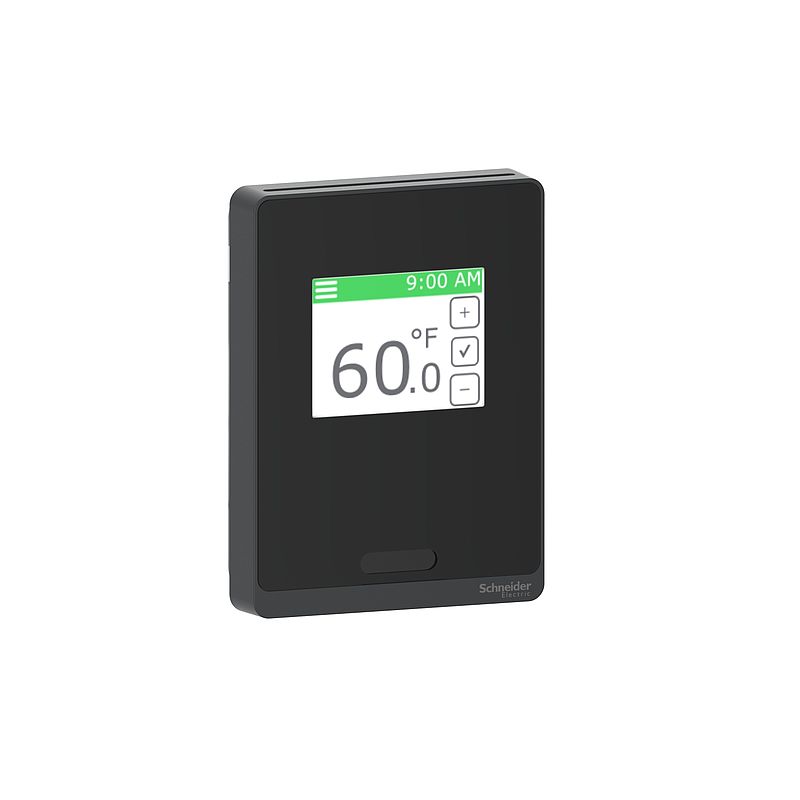

Abdeckplatte, Touchscreen, Setpoint, Override, PIR, Optimum Black Cover
SXWSCDPSELXB
Hauptdokumente
 Produktdatenblatt |
Download |
|
Specification sheet
|
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Katalog
|
Download |
|
Zertifikat
|
Download |
|
Konformitätserklärung
|
Download |
|
Spezifikationsleitfaden
|
Download |
|
Benutzerhandbuch
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | SpaceLogic |
| Produkt- oder Komponententyp | Abdeckung |
| Produktname | SmartX-Wohnraumsensor |
| Geräteanwendung | HLK Steuerung |
| Produktzertifizierungen | CE entspricht EN 61000-6-3 RCM EAC ICES-003 |
| Displayauflösung | 320 x 240 Pixel |
| Displaygröße | 2,4 Zoll |
| Displaytyp | Farb-Touchscreen |
| Angezeigte Informationen | Temperatur Temperatur-Sollwert Betriebsmodus Menügesteuerte Benutzeroberfläche Zeit |
| Flammenfestigkeit | UL94-V0 |
| Schutzart (IP) | IP20 |
| Position | Lebensraum |
| Tiefe | 20 mm |
| Höhe | 115 mm |
| Breite | 85 mm |
| Umgebungstemperatur bei Betrieb | 0…50 °C |
| Normen | UL 916 FCC Teil 15 Klasse B |
| Farbe | Schwarz |
| Sensortyp | PIR |
| [UH,nom] Bemessungsbetriebsspannung | 24 V DC |
| Gerätedarstellung | Abdeckplatte |
| Oberflächenbeschaffenheit | Glänzend | Zusatzmerkmale |
| Kontrolltyp | taktil |
| Material | ABS (acrylonitrile butadiene-styrene) GF10 FR |
| Funktion verfügbar | Überbrückungsschalter Sollwertverschiebung Jalousiesteuerung Beleuchtungssteuerung |
| Versorgung | Sockel |
| Anschlüsse - Klemmen | Bus-Anschlussklemme (Rückseite) |
| Bewegungserkennungsbereich | 4 m bei 140° (1,35 m Montage) 5 m of radius (wall) bei 110° (1,35 m Montage) 6 m bei 60° (1,35 m Montage) |
| Kompatible Produktfamilie | EcoStruxure Building Operation SmartX-Raum-Steuergerät Programmierbare Steuerungen EcoStruxure Building Operation SmartX-Wohnraumsensor Grundeinheit |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 160 g |
| VPE 1 Höhe | 14 cm |
| VPE 1 Breite | 9,8 cm |
| VPE 1 Länge | 5 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
