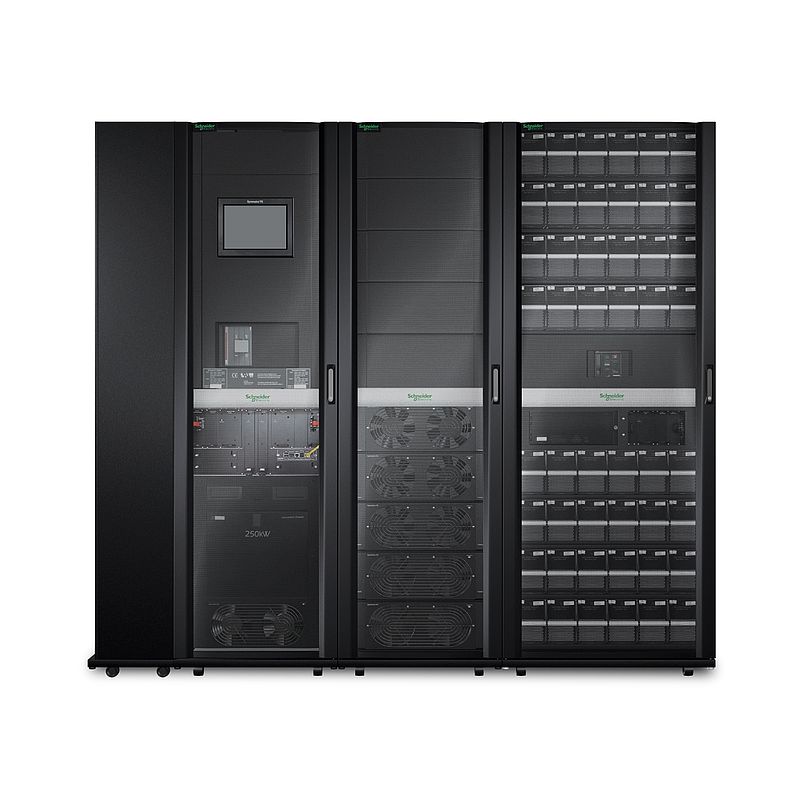

Symmetra PX, 125 kW, skalierbar auf 250 kW, mit links montiertem Wartungs-Bypass und Verteilung
SY125K250DL-PD
Hauptdokumente
 Produktdatenblatt |
Download |
|
Benutzerhandbuch System & Lösung
|
Download |
|
Konformitätserklärung
|
Download |
|
Maßzeichnung
|
Download |
|
Spezifikationsleitfaden
|
Download |
|
BIM Modell
|
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Anwendungshinweise
|
Download |
|
Benutzerhandbuch
|
Download |
|
Broschüre
|
Download |
|
Katalog
|
Download |
|
Zertifikat
|
Download |
|
Certificate of Origin
|
Download |
Dieses Produkt ist kompatibel mit
Batterien: Kompatible Produkte
Batterien (7)
: Kompatible Produkte
(8)
: Kompatible Produkte
(8)
: Kompatible Produkte
(8)
: Kompatible Produkte
(8)
: Kompatible Produkte
(8)
: Kompatible Produkte
(8)
: Kompatible Produkte
(8)
Leistungsmodule: Kompatible Produkte
Leistungsmodule (1)
Schnittstellen-Anschlüsse: Kompatible Produkte
Schnittstellen-Anschlüsse (1)
: Kompatible Produkte
(8)
Spezifikationen
| Übersicht | |
|---|---|
| Ausführung | Modulare, skalierbare Hochleistungs-Dreiphasen-USV mit hoher Effizienz, Kapazität und Leistung für mittlere bis große Datacenter und geschäftskritische Umgebungen. |
| Lieferzeit | Sonderbestellung - Lieferzeit auf Anfrage | Hauptmerkmale |
| Haupteingangsspannung | 480 V 3 Phasen 400 V 3 Phasen |
| Weitere Eingangsspannung | 415 V |
| Hauptausgangsspannung | 480 V3 Phasen 400 V3 Phasen |
| Weitere Ausgangsspannung | 415 V |
| Bemessungsleistung in W | 125000 W |
| Nennleistung in VA | 125000 VA |
| Typ des Ausgangssteckers | Fest verdrahtet 4-adrig (3P + E) 1 Fest verdrahtet 5-adrig (3P + N + E) 1 |
| Batterietyp | VRLA |
| Geliefertes Zubehör | Montage-Service Installationsanleitung Netzwerkmanagement-Karte Inbetriebnahme-Service Benutzerhandbuch |
Allgemein |
| Toleranz Bypass-Spannung | +/-10 % einstellbar von +/-4/6/8 bis 10 % |
| Anzahl der freien Steckplätze für Leistungsmodule | 5 |
| Anzahl der belegten Steckplätze des Leistungsmoduls | 5 |
| Redundant | Yes | Abmessungen |
| Farbe | Schwarz |
| Höhe | 199,1 cm |
| Breite | 235 cm |
| Tiefe | 107 cm |
| Produktgewicht | 2825 kg |
| USB-kompatibel | No | Eingang |
| Netzwerkfrequenz | 40 - 70 Hz automatische Erfassung |
| Anzahl der Eingangsanschlüsse | 1 fest verdrahtet 4-adrig (3P + E) 1 fest verdrahtet 5-adrig (3P + N + E) |
| Eingangsspannungsgrenzen | 340 - 460 V 400 V 408 - 552 V 480 V |
| Max. Kurzschlussfestigket (Icw) | 50 kA |
| Oberschwingungsverzerrung am Eingang | Weniger als 5 % bei Volllast |
| Eingangsschutztyp | 3-poliger Leistungsschalter |
| Leistungsfaktor der Last | 0,5 voreilend bis 0,5 nacheilend |
| Eingangsleistungsfaktor bei Volllast | 0,99 | Ausgang |
| Max. konfigurierbare Leistung in W | 250000 W |
| Oberschwingungsverzerrung | Weniger als 2 % |
| Ausgangsfrequenz | 50 Hz Netzsynchronisation 60 Hz +/-0,1 % für 60 Hz Nominal nicht synchronisiert 50 Hz +/-0,1 % für 50 Hz Nominal nicht synchronisiert 60 Hz Netzsynchronisation |
| USV-Typ | Online-Doppelwandlung |
| Wellentyp | Sinuswelle |
| Toleranz der Ausgangsspannung | +/-1 % statisch und +/-5 % bei 100 % Lastsprung |
| Oberschwingungsverzerrung am Ausgang | < 2% linear load and < 3% non-linear load |
| Überlastbetrieb des Ausgangs | 10 Minuten bei 125 % und 60 Sekunden bei 150 % |
| Bypass-Typ | Integrierter Wartungsbypass Integrierter statischer Bypass |
| Wirkungsgrad | 96 % (im Batteriebetrieb) |
| Max. konfigurierbare Leistung in VA | 500000 VA |
| Umschaltzeit | 2 ms typisch | Konformität |
| Produktzertifizierungen | cUL-gelistet EUROBAT UL-gelistet |
| Normen | CSA C22.2 Nr.107.3-05 EN/IEC 62040-1-1 EN/IEC 62040-2 EN/IEC 62040-3 UL 1778 UL 60950-1 |
Umgebung |
| Umgebungstemperatur bei Betrieb | 0…40 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 3.333 ft |
| Umgebungstemperatur bei Lagerung | -15…40 °C |
| Relative Feuchtigkeit bei Lagerung | 0…95 % |
| Aufbewahrungshöhe | 0,0000000000…15240,0000000000 m |
| Geräuschpegel | 54 dBA |
| Wärmeabgabe | 15473 Btu/h |
| Schutzart (NEMA) | NEMA 1 |
| Schutzart (IP) | IP20 | Batterien und Überbrückungszeit |
| Anzahl der gefüllten Batterieschächte | 8 |
| Aufladezeit der Batterie | 3,5 h |
| Anzahl der Ersatzbatterien | 6 |
| Überlastungsbetrieb der Batterie | 10 Minuten bei 125 % und 60 Sekunden bei 150 % |
| Leistung Batterieladegerät | 11815 W bewertet |
| Lebensdauer der Batterie | 5…8 Jahr(e) |
| Verlängerte Laufzeit | 1 | Kommunikation & Management |
| freie Steckplätze | 1 |
| Vorinstalliertes Gerät | Network management card 2 with environmental monitoring, out of band access and Modbus |
| Bedienfeld | LCD-Benutzeroberfläche mit Touchscreen |
| Notabschaltung | Optional | Verpackungseinheiten |
| VPE 1 Gewicht | 3104 kg |
| VPE 1 Höhe | 215 cm |
| VPE 1 Breite | 127 cm |
| VPE 1 Länge | 299 cm |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 | Vertragliche Gewährleistung |
| Gewährleistung | Ein Jahr Vor-Ort-Reparatur oder Austausch mit werkseitig autorisierter Inbetriebnahme |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
