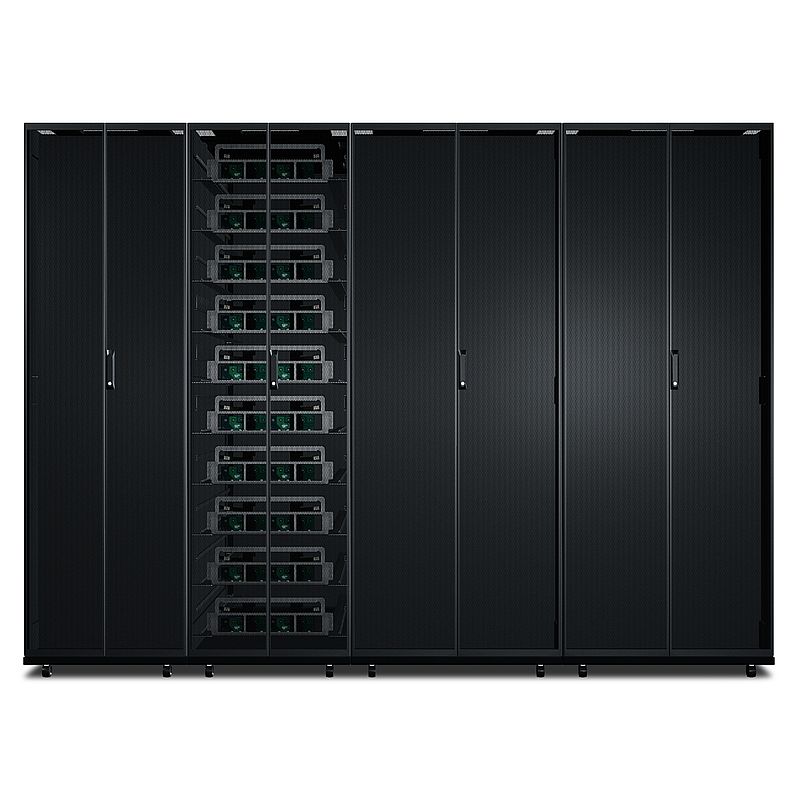

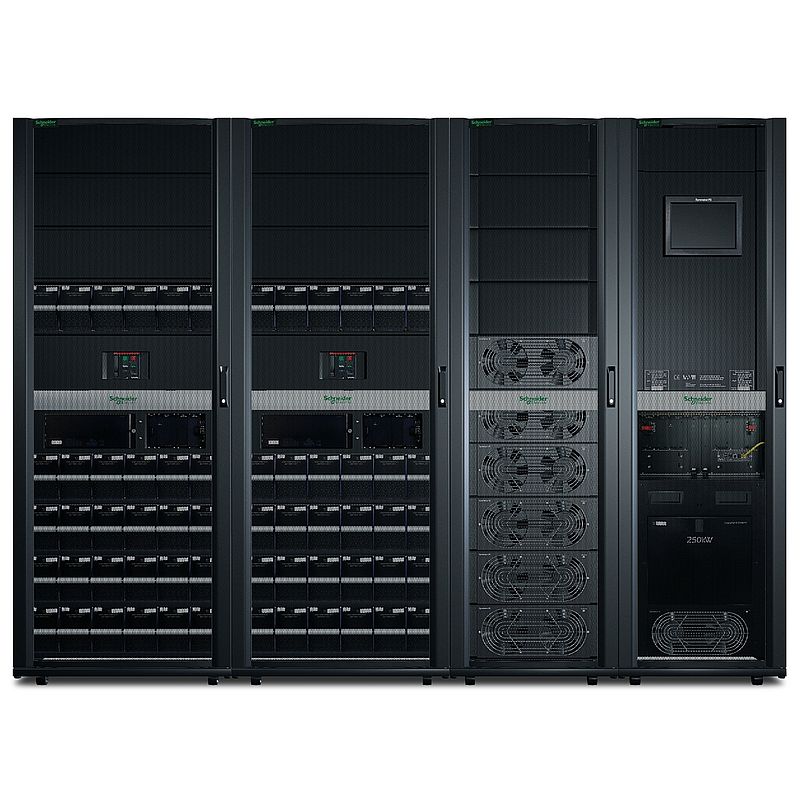

Symmetra PX 150 kW, skalierbar auf 250 kW, ohne Wartungs-Bypass oder Verteilung – für Parallelschaltung geeignet
SY150K250D
Hauptdokumente
 Produktdatenblatt |
Download |
|
Benutzerhandbuch System & Lösung
|
Download |
|
Konformitätserklärung
|
Download |
|
Maßzeichnung
|
Download |
|
Spezifikationsleitfaden
|
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Anwendungshinweise
|
Download |
|
Benutzerhandbuch
|
Download |
|
Broschüre
|
Download |
|
Katalog
|
Download |
|
Zertifikat
|
Download |
|
Certificate of Origin
|
Download |
Dieses Produkt ist kompatibel mit
Batterien: Kompatible Produkte
Batterien (7)
Leistungsmodule: Kompatible Produkte
Leistungsmodule (1)
: Kompatible Produkte
(5)
: Kompatible Produkte
(5)
: Kompatible Produkte
(5)
: Kompatible Produkte
(5)
Schnittstellen-Anschlüsse: Kompatible Produkte
Schnittstellen-Anschlüsse (1)
: Kompatible Produkte
(5)
Spezifikationen
| Übersicht | |
|---|---|
| Ausführung | Ein leistungsstarkes, modulares, skalierbares USV-System, branchenführend im Hinblick auf Wirkungsgrad und Kapazität für mittlere bis große Datacenter und unternehmenskritische IT-Umgebungen. Für eine besonders hohe Systemredundanz oder eine Gesamtkapazität von 2 MW können mehrere USV-Systeme parallel geschaltet werden. Parallele Installationen mit individuellen Schaltanlagen und Installationen mit einem Maintenance Bypass Panel anderer Anbieter erfordern das APC Symmetra PX250/500 Third Party Switchgear Kit für die Überwachung der Schutzschalter und EPO-Funktionalität. |
| Lieferzeit | Versand erfolgt normalerweise innerhalb von sechs Wochen | Hauptmerkmale |
| Haupteingangsspannung | 480 V 3 Phasen 400 V 3 Phasen |
| Weitere Eingangsspannung | 415 V |
| Hauptausgangsspannung | 480 V3 Phasen 400 V3 Phasen |
| Weitere Ausgangsspannung | 415 V |
| Bemessungsleistung in W | 150000 W |
| Nennleistung in VA | 150000 VA |
| Typ des Ausgangssteckers | Fest verdrahtet 4-adrig (3P + E) 1 Fest verdrahtet 5-adrig (3P + N + E) 1 |
| Batterietyp | VRLA |
| Geliefertes Zubehör | Montage-Service Installationsanleitung Netzwerkmanagement-Karte Inbetriebnahme-Service Benutzerhandbuch |
Allgemein |
| Toleranz Bypass-Spannung | +/-10 % einstellbar von +/-4/6/8 bis 10 % |
| Anzahl der freien Steckplätze für Leistungsmodule | 4 |
| Anzahl der belegten Steckplätze des Leistungsmoduls | 6 |
| Redundant | Yes | Abmessungen |
| Farbe | Schwarz |
| Höhe | 199,1 cm |
| Breite | 270 cm |
| Tiefe | 107 cm |
| Produktgewicht | 3184 kg |
| USB-kompatibel | No | Eingang |
| Netzwerkfrequenz | 40 - 70 Hz automatische Erfassung |
| Anzahl der Eingangsanschlüsse | 1 fest verdrahtet 4-adrig (3P + E) 1 fest verdrahtet 5-adrig (3P + N + E) |
| Eingangsspannungsgrenzen | 340 - 460 V 400 V 408 - 552 V 480 V |
| Max. Kurzschlussfestigket (Icw) | 50 kA |
| Oberschwingungsverzerrung am Eingang | Weniger als 5 % bei Volllast |
| Eingangsschutztyp | 3-poliger Leistungsschalter |
| Leistungsfaktor der Last | 0,5 voreilend bis 0,5 nacheilend |
| Eingangsleistungsfaktor bei Volllast | 0,99 | Ausgang |
| Max. konfigurierbare Leistung in W | 500000 W |
| Oberschwingungsverzerrung | Weniger als 2 % |
| Ausgangsfrequenz | 50 Hz Netzsynchronisation 60 Hz +/-0,1 % für 60 Hz Nominal nicht synchronisiert 50 Hz +/-0,1 % für 50 Hz Nominal nicht synchronisiert 60 Hz Netzsynchronisation |
| USV-Typ | Online-Doppelwandlung |
| Wellentyp | Sinuswelle |
| Toleranz der Ausgangsspannung | +/-1 % statisch und +/-5 % bei 100 % Lastsprung |
| Oberschwingungsverzerrung am Ausgang | < 2% linear load and < 3% non-linear load |
| Überlastbetrieb des Ausgangs | 10 Minuten bei 125 % und 60 Sekunden bei 150 % |
| Bypass-Typ | Integrierter statischer Bypass |
| Wirkungsgrad | 97 % (im Batteriebetrieb) |
| Max. konfigurierbare Leistung in VA | 500000 VA |
| Umschaltzeit | 2 ms typisch | Konformität |
| Produktzertifizierungen | cUL-gelistet EUROBAT UL-gelistet |
| Normen | CSA C22.2 Nr.107.3-05 EN/IEC 62040-1-1 EN/IEC 62040-2 EN/IEC 62040-3 UL 1778 UL 60950-1 |
Umgebung |
| Umgebungstemperatur bei Betrieb | 0…40 °C |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | 0 - 3.333 ft |
| Umgebungstemperatur bei Lagerung | -15…40 °C |
| Relative Feuchtigkeit bei Lagerung | 0…95 % |
| Aufbewahrungshöhe | 0,0000000000…15240,0000000000 m |
| Geräuschpegel | 54 dBA |
| Wärmeabgabe | 18568 Btu/h |
| Schutzart (NEMA) | NEMA 1 |
| Schutzart (IP) | IP20 | Batterien und Überbrückungszeit |
| Anzahl der gefüllten Batterieschächte | 10 |
| Anzahl der freien Batterieschächte | 36 |
| Aufladezeit der Batterie | 3,5 h |
| Anzahl der Ersatzbatterien | 6 |
| Überlastungsbetrieb der Batterie | 10 Minuten bei 125 % und 60 Sekunden bei 150 % |
| Leistung Batterieladegerät | 14769 W bewertet |
| Lebensdauer der Batterie | 5…8 Jahr(e) |
| Verlängerte Laufzeit | 1 | Kommunikation & Management |
| freie Steckplätze | 1 |
| Vorinstalliertes Gerät | Network management card 2 with environmental monitoring, out of band access and Modbus |
| Bedienfeld | LCD-Benutzeroberfläche mit Touchscreen |
| Notabschaltung | Optional | Verpackungseinheiten |
| VPE 1 Gewicht | 3530 kg |
| VPE 1 Höhe | 215 cm |
| VPE 1 Breite | 127 cm |
| VPE 1 Länge | 411 cm |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 | Vertragliche Gewährleistung |
| Gewährleistung | Ein Jahr Vor-Ort-Reparatur oder Austausch mit werkseitig autorisierter Inbetriebnahme |
