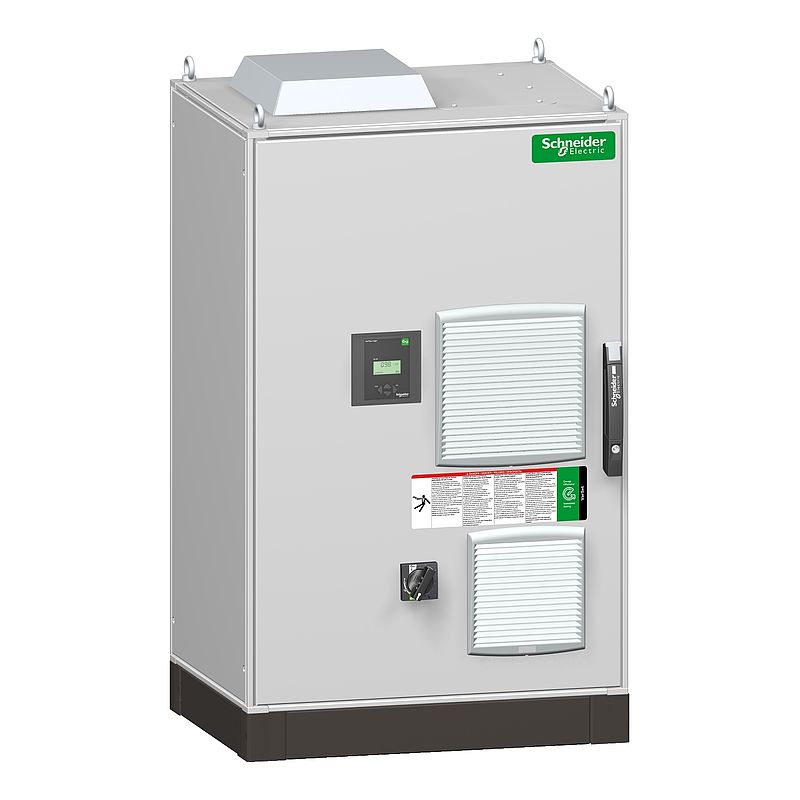

Kompensationsanlage Auto, PowerLogic PFC, 50kvar, DR3,8 7%, 400V, 50Hz
VLVAF2P03506AB
Materialpreisgruppe
: DU
10.998,00 EUR
EAN Code: 3606489476977
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Maßzeichnung
|
Download |
|
Benutzerhandbuch
|
Download |
|
Katalog
|
Download |
|
Produktumweltprofil
|
Download |
|
Entsorgungsinformation
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Netzspannung | 400 V AC 50 Hz 415 V AC 50 Hz |
| Blindleistungsangabe | 50 kvar |
| Betriebsmodus | Automatisch |
| Baureihe | PowerLogic |
| Kurzbezeichnung des Geräts | automatischer Kondensatorblock mit Filterkreisdrossel |
| Produkt- oder Komponententyp | Kondensatorbank | Zusatzmerkmale |
| Verschmutzungsgrad des Netzes | Verschmutzt |
| [Gh/Sn] Oberschwingungsbelastung | 25…50 % |
| [THDU] Gesamte Oberschwingungsverzerrung der Spannung | 4…7 % |
| Abstimmungsfaktor | 3,8 |
| Abstimmfrequenz | 190 Hz |
| Leistung pro Stufe | 12,5 kvar |
| Schrittweiser Aufbau | 2 x 12,5 + 25 |
| Position des Anschlusses | Unten |
| Regler Typ | PowerLogic PFC-Controller VPL6 |
| Kondensatortechnologie | PowerLogic PFC-Kondensator + Filterkreisdrossel |
| Beschreibung der Pole | 3P |
| Kondensator-Toleranz | -5 % bis 10 % |
| [Ui] Bemessungs-Isolationsspannung | 690 V |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| Max. zulässige Spannung | 1,1 x Un (8 Stunden über 24 Stunden) entspricht IEC 60831 |
| [Imp] Max. Dauerstrom | Kondensator: 1,8 x Zoll bei 480 V entspricht IEC 60831 Batterie: 1,19 x Zoll bei 400 V entspricht IEC 61439-2 Batterie: 1,19 x Zoll bei 415 V entspricht IEC 61439-2 |
| Schutz des Haupteingangsschalters | Ohne Schutz |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 35 kA bei 1 s (Icw) |
| Stufenschutztyp | Überlast: Oberschwingungssteuerung vom PowerLogic PFC-Controller Kurzschluss: Sicherung |
| Zugänglichkeit für den Betrieb | Frontseite |
| Farbe | Grau (RAL 7035) |
| Maximalgewicht | 350 kg |
| Höhe | 1400 mm |
| Breite | 800 mm |
| Tiefe | 600 mm |
| Geliefertes Zubehör | Hilfstransformator |
| Interner Spannungswandler | 400/230 V - 400 VA |
| Funktion verfügbar | Alarmkontakt Abwurfkontakt GenSet |
Montage |
| Normen | IEC 61439-2 IEC 61921 IEC 61439-1 |
| Produktzertifizierungen | EAC ASEFA CE |
| Montageort | Innenraum |
| Schutzart (IP) | Umwelt: IP31 Sicherheit: IPxx B |
| Schutzart (IK) | IK10 |
| Relative Luftfeuchtigkeit | 0…95 % |
| Betriebshöhe | <= 2.000 m |
| Umgebungstemperatur bei Betrieb | -5…45 °C |
| Durchschnittliche Umgebungslufttemperatur für den Betrieb | 35°C (jährlich) 45°C (über 24 Stunden) |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 312 kg |
| VPE 1 Höhe | 80 cm |
| VPE 1 Breite | 120 cm |
| VPE 1 Länge | 150 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
