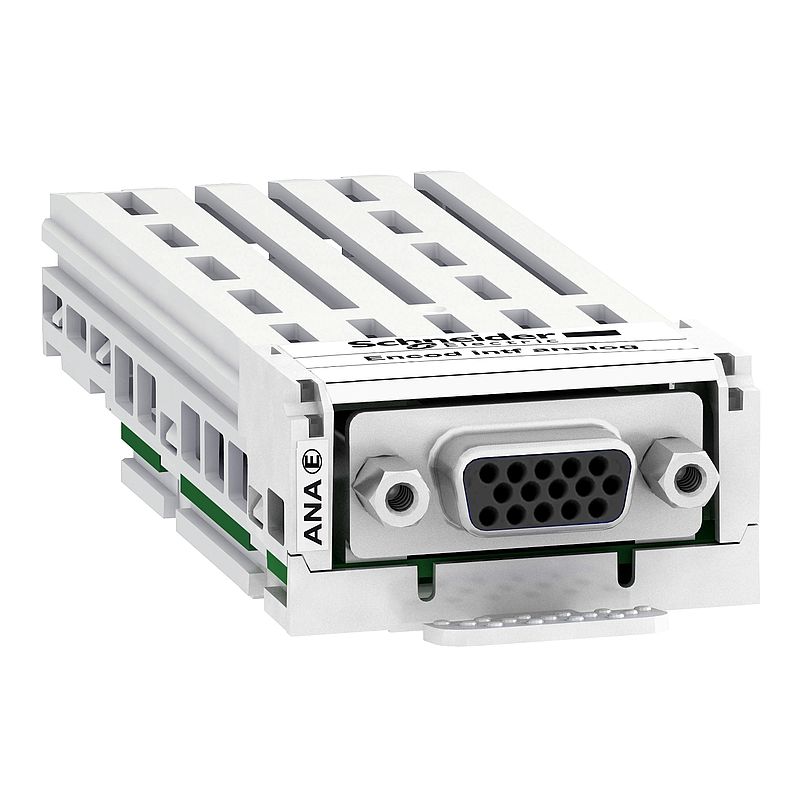

Analog-Encoder-Schnittstellenmodul

VW3A3422

Materialpreisgruppe : CI

199,50 EUR

EAN Code: 3606485441269

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Environmental Disclosure	Download
Instruction sheet	Download
Catalog	Download
Declaration of conformity	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Optionen (1)

Spezifikationen

Hauptmerkmale
Baureihe	Altivar
Produkt- oder Komponententyp	Analog-Encoder-Schnittstellenmodul
Kompatible Produktfamilie	Altivar Maschine ATV340 Altivar Prozess ATV900 Altivar Prozess Modular
Encoder-Typ	SinCos Hiperface 1 Vpp
Nennhilfsspannung [UH,nom]	5 V DC (Spannungsgrenzen: 4,75…5,25 V) 12 V DC (Spannungsgrenzen: 11,4…12,6 V) 24 V DC (Spannungsgrenzen: 22,8…25,2 V)
Zusatzmerkmale
max. Versorgungsstrom	0,25 A bei 5 V DC 0,1 A bei 12 V DC 0,05 A bei 24 V DC
Schutzart	Überlastschutz Kurzschlussschutz
Maximaler Kabelabstand zwischen Geräten	100 m
Max. Betriebsfrequenz	100 kHz
Eingangssignal	Daten+, Daten-, Sin, RefSin, Cos, RefCos, Temp+, Temp-
Ausgangssignal	Data+, Data-
Anschlusstyp	1 Buchse hochdicht SUB-D 15
Produktgewicht	0,15 kg
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	151 g
VPE 1 Höhe	6,6 cm
VPE 1 Breite	13 cm
VPE 1 Länge	19 cm
VPE 2 Art	S03
VPE 2 Menge	16
VPE 2 Gewicht	3,025 kg
VPE 2 Höhe	30 cm
VPE 2 Breite	30 cm
VPE 2 Länge	40 cm
Vertragliche Gewährleistung
Gewährleistung	18 Monate

Nachhaltigkeit

Mit der Kennzeichnung Green Premium^TM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO₂-Fußabdruck.

Weitere Informationen

Nachhaltigkeit

Angebotsstatus nachhaltiges Produkt	Green Premium Produkt
EU-RoHS-Richtlinie	Übererfüllung der Konformität (außerhalb EU RoHS-Scope)
Quecksilberfrei	Ja
PVC-frei	Ja
Kreislaufwirtschafts-Profil	Keine besonderen Recycling-Verfahren erforderlich

Dokumente

Dokumentenkategorie
Nachhaltigkeit
Gebrauchsanleitungen, Benutzerhandbücher
Technische Informationen
Kataloge und Broschüren
Zertifikate & Konformitätserklärungen

Sprache
Deutsch
Englisch
Französisch

14 Dokumente

Frequenzumrichter für den Maschinenbau (0,75 - 75 kW) ZXKATV340 · 15/06/24 · Catalog	4,4 MB	Download
Instruction Sheet - Analog Encoder interface module: VW3A3422 VW3A3422 · 15/06/24 · Instruction sheet	4,4 MB	Download
VW3A3422 REACh-Erklärung 12/06/24 · Declaration of Conformity (Sustainability)	0,2 MB	Download
VW3A3422 China-RoHS-Erklärung 12/06/24 · Declaration of Conformity (Sustainability)	0,2 MB	Download
VW3A3422 EU-RoHS-Erklärung 12/06/24 · Declaration of Conformity (Sustainability)	0,2 MB	Download
Decouvrez le catalogue EcoStruxure Automation Expert pour les automatismes industriels DIA3ED2201101FR · 15/05/24 · Catalog	4,4 MB	Download
Découvrez le catalogue Altivar Process pour variateurs de vitesse ATV900 DIA2ED2150601FR · 15/05/24 · Catalog	34,0 MB	Download
Altivar Machine ATV340 - Catalogue DIA2ED2160701FR · 15/05/24 · Catalog	16,6 MB	Download
APM EU DECLARATION 15/05/24 · Declaration of conformity	0,8 MB	Download
APML EU CERTIFICATE 15/05/24 · Declaration of conformity	0,8 MB	Download
Altivar Machine ATV340 - Catalog 15/05/24 · Catalog	17,0 MB	Download
Discover catalog for Altivar Process ATV900 variable speed drives DIA2ED2150601EN · 15/05/24 · Catalog	34,5 MB	Download
Discover catalog for EcoStruxure Automation Expert DIA3ED2201101EN · 15/05/24 · Catalog	4,8 MB	Download
ENCODER INTERFACE MODULE DIGITAL 5/12V ELECTRONIC CARD, Product Environmental Profile 15/05/24 · Environmental Disclosure	0,7 MB	Download
