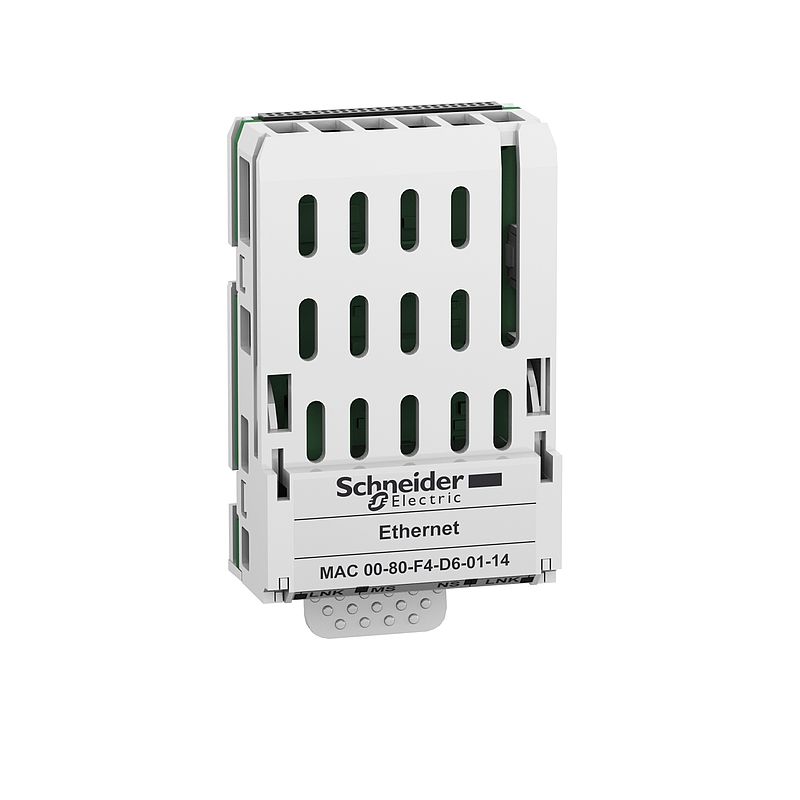

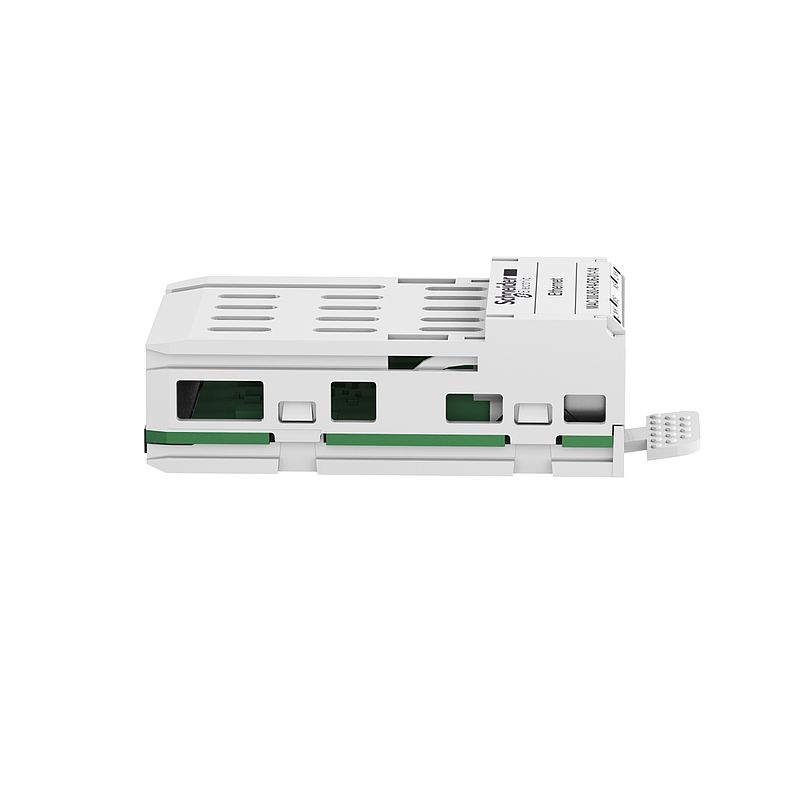

Kommunikationskarte Ethernet TCP/IP
VW3A3616
Materialpreisgruppe
: CI
Hauptdokumente
 Produktdatenblatt |
Download |
|
Environmental Disclosure
|
Download |
|
Software - Data Library
|
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Instruction sheet
|
Download |
|
User guide
|
Download |
|
Catalog
|
Download |
|
Declaration of conformity
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Altivar |
| Produkt- oder Komponententyp | Kommunikationsmodul |
| Zubehör / Teilekategorie | Kommunikationszubehör | Zusatzmerkmale |
| Kompatible Produktfamilie | Altivar Maschine ATV320 Altivar 32 Lexium 32 |
| Kommunikationsprotokoll | Modbus TCP EtherNet/IP |
| Elektrische Verbindung | 1 Stecker RJ45, EtherNet/IP 1 Stecker RJ45, Modbus TCP |
| Übertragungsgeschwindigkeit | 10/100 Mbps |
| Adressierung | Manuelle IP-Adressierung, BOOTP oder DHCP |
| Austauschmodus | Halbduplex und Vollduplex |
| Kommunikationsdienst | Bis zu 8 Verbindungen (einschließlich Verbindungen für Modbus TCP/Ethernet IP) für Ethernet IP/Modbus TCP FDR Modul für Ethernet IP/Modbus TCP Lesen Holding Registers (03), max. 63 Wörter für Modbus TCP Lesen Eingangsregister (04), max. 63 Wörter für Modbus TCP Schreiben Single Register (06) für Modbus TCP Schreiben Multiple Registers (16), max. 63 Wörter für Modbus TCP Lesen / schreiben mehrere Register (23) für Modbus TCP Lesen Geräte-Identifikation (43) für Modbus TCP Diagnose (08) für Modbus TCP E/A-Scanner: Lese-/Schreibzugriff, max. 6 Wörter für Modbus TCP Kommunikationsüberwachung für Modbus TCP SNMP-Agent für Ethernet/IP Master/Slave Hierarchie ODVA AC Antriebsprofil und CiA 402 Profil für Ethernet/IP Feste Kommunikationsüberwachung über Ethernet IP Scanner-Adapter (Master) für Ethernet/IP |
| Displaytyp | 1 LED für MS (Modulstatus) 1 LED für NS (Netzwerkstatus) 1 LED für Ethernet Port aktiv 1 LED für Aktivität Modbus TCP-Schnittstelle |
| Produktgewicht | 0,3 kg |
| Produktkompatibilität | Lexium 32M | Verpackungseinheiten |
| VPE 1 Art | PCE |
| Anzahl der Geräte pro Packung | 1 |
| Verpackungsgewicht (Lbs) | 60,000 g |
| VPE 1 Höhe | 4,200 cm |
| VPE 1 Breite | 6,100 cm |
| VPE 1 Länge | 9,000 cm |
| VPE 2 Art | S03 |
| VPE 2 Menge | 100 |
| VPE 2 Gewicht | 6,590 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Nachhaltigkeit
EU-RoHS-Richtlinie
|
Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
|
Quecksilberfrei
|
Ja |
| Frei von giftigen Schwermetallen | Ja |
| Circular Econmomy-Eignung | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | Eabe1c38-4fea-4053-a04b-f026433c8b42 |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Ja |
| PVC-frei | Ja |
| Rücknahme | Ja |
| CO2-Bilanz (kg CO2 eq.) | 2 |
| Total lifecycle Carbon footprint | 2 kg CO2 eq. |
| Carbon footprint of the manufacturing phase [A1 to A3] | 1.6977560453 |
| CO2 Fußabdruck am Ende der Betriebsdauer | 2 kg CO2 eq. |
| Carbon footprint of the distribution phase [A4] | 0.0077414428 |
| Durchschnittlicher Prozentsatz der ReponsibleSteel zertifizierten Metalle | 0 kg CO2 eq. |
| Carbon footprint of the installation phase [A5] | 0.0021703128 |
| CO2 Fußabdruck während der Einrichtung | 0 kg CO2 eq. |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0.00059042 |
| Carbon footprint of the use phase [B2, B3, B4, B6] | 0 kg CO2 eq. |
| Sustainable packaging | Nein |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0.0271175564 |
| Carbon footprint of the end-of-life phase [C1 to C4] | 0 kg CO2 eq. |
