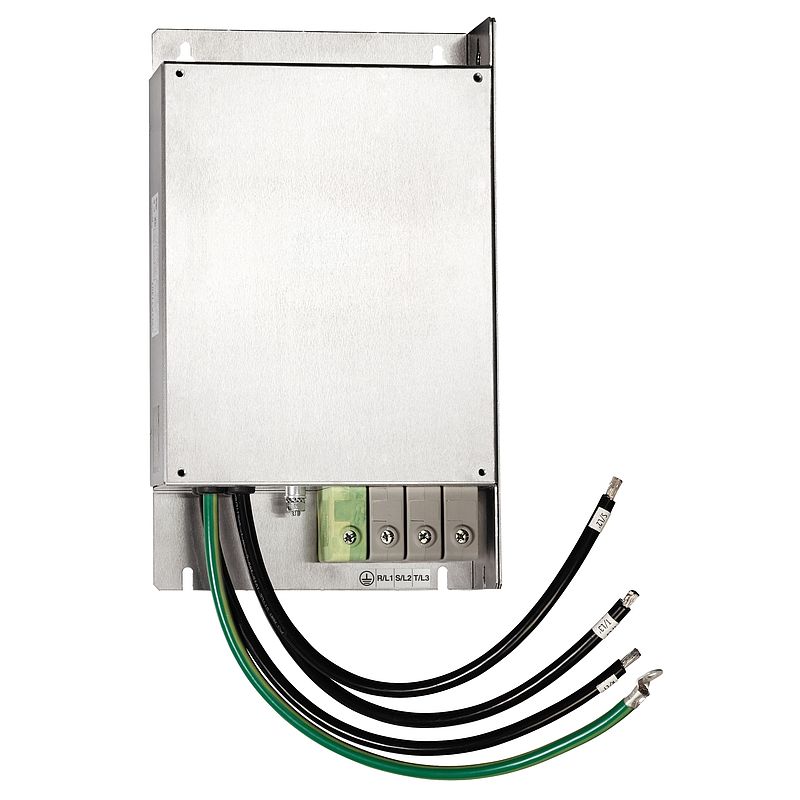

EMV-Filter, 15A, 3-phasig

VW3A4422

Materialpreisgruppe : CI

156,00 EUR

EAN Code: 3606480166891

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Umweltzertifikat (ROHS/REACH)	Download
Gebrauchsanleitung	Download
Benutzerhandbuch	Download
Katalog	Download
CAD	Download
Konformitätserklärung	Download

Alle Dokumente

Spezifikationen

Hauptmerkmale
Baureihe	Altivar Lexium
Produkt- oder Komponententyp	EMV-Eingangsfilter
Kompatible Produktfamilie	Altivar 32 Altivar Maschine ATV340 Lexium 32 Altivar Maschine ATV320 Lexium 28 Lexium 52
Produktkompatibilität	LXM28A ATV32, 380 - 500 V, 0,37 - 1,5 kW LXM32, drei Netzphasen, Netzstrom 14,6…18,1 A Frequenzumrichter ATV320 - B bei 0,37 kW, 380 - 500 V, 3 Phasen Frequenzumrichter ATV320 - B bei 0,55 kW, 380 - 500 V, 3 Phasen Frequenzumrichter ATV320 - B bei 0,75 kW, 380 - 500 V, 3 Phasen Frequenzumrichter ATV320 - B bei 1,1 kW, 380 - 500 V, 3 Phasen Frequenzumrichter ATV320 - B bei 1,5 kW, 380 - 500 V, 3 Phasen Frequenzumrichter ATV320 - B bei 2,2 kW, 380 - 500 V, 3 Phasen Frequenzumrichter ATV320 - B bei 3 kW, 380 - 500 V, 3 Phasen Frequenzumrichter ATV320 - B bei 4 kW, 380 - 500 V, 3 Phasen Frequenzumrichter ATV340 bei 0,75 kW, 380-480 V Frequenzumrichter ATV340 bei 1,5 kW, 380-480 V
Produktspezifische Anwendung	EMV-Footprintfilter
Montageort	Frequenzumrichter-seitig
Anzahl der Netzphasen	3 Phasen
Zusatzmerkmale
Maximaler Kabelabstand zwischen Geräten	20 m entspricht IEC 61800-3 Kategorie C1 50 m entspricht IEC 61800-3 Kategorie C2 100 m entspricht IEC 61800-3 Kategorie C3
[In] Bemessungsstrom	15 A
thermische Verluste	9,9 W
Netzspannung	380…500 V
Toleranz	-15 - +10 %
Produktgewicht	0,9 kg
EMV-Filter Kompatibilität	Typ 022
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	936,000 g
VPE 1 Höhe	5,200 cm
VPE 1 Breite	15,800 cm
VPE 1 Länge	23,200 cm
VPE 2 Art	P06
VPE 2 Menge	80
VPE 2 Gewicht	87,400 kg
VPE 2 Höhe	75,000 cm
VPE 2 Breite	60,000 cm
VPE 2 Länge	80,000 cm
Vertragliche Gewährleistung
Gewährleistung	18 months

Nachhaltigkeit

Mit der Kennzeichnung Green Premium^TM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO₂-Fußabdruck.
