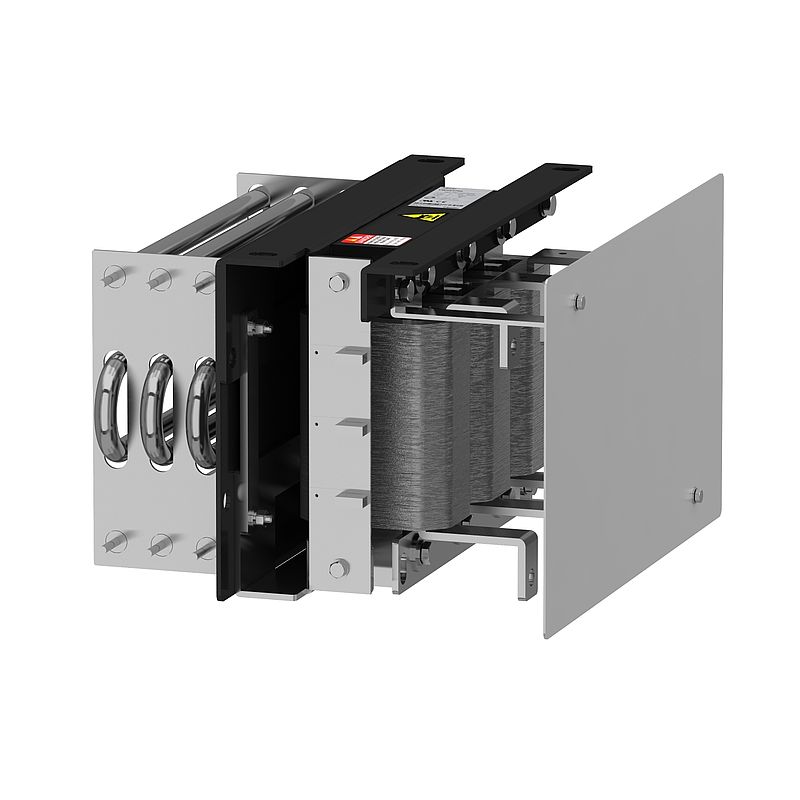

Du/dt-Ausgangsfilter für Frequenzumrichter, IP00

VW3A5306

Hauptdokumente

Produktdatenblatt Download
Umweltzertifikat  (ROHS/REACH) Download
CAE Download
Gebrauchsanleitung Download
CAD Download
Katalog Download

Spezifikationen

Hauptmerkmale
Produkt- oder Komponententyp Dv/dt-Filter
Kompatible Produktfamilie Altivar Prozess ATV900
Easy Altivar 610
Altivar Prozess ATV600
Altivar Maschine ATV340
Produktspezifische Anwendung Ausgangsfilter
[In] Bemessungsstrom 180 A
Produktkompatibilität ATV630 Frequenzumrichter Aufputzmontage - 30 kW, 200 - 240 V
ATV630 Frequenzumrichter Aufputzmontage - 37 kW, 200 - 240 V
ATV630 Frequenzumrichter Aufputzmontage - 45 kW, 200 - 240 V
ATV630 Frequenzumrichter Aufputzmontage - 55 kW, 380-480 V
ATV630 Frequenzumrichter Aufputzmontage - 75 kW, 380-480 V
ATV630 Frequenzumrichter Aufputzmontage - 90 kW, 380-480 V
ATV650 Frequenzumrichter Aufputzmontage - 55 kW, 380-480 V
ATV650 Frequenzumrichter Aufputzmontage - 75 kW, 380-480 V
ATV650 Frequenzumrichter Aufputzmontage - 90 kW, 380-480 V
ATV610 Frequenzumrichter - 55 kW, 380 - 415 V
ATV610 Frequenzumrichter - 75 kW, 380 - 415 V
ATV610 Frequenzumrichter - 90 kW, 380 - 415 V
ATV930 Frequenzumrichter Aufputzmontage - 30 kW, 200 - 240 V
ATV930 Frequenzumrichter Aufputzmontage - 37 kW, 200 - 240 V
ATV930 Frequenzumrichter Aufputzmontage - 45 kW, 200 - 240 V
ATV930 Frequenzumrichter Aufputzmontage - 55 kW, 380-480 V
ATV930 Frequenzumrichter Aufputzmontage - 75 kW, 380-480 V
ATV930 Frequenzumrichter Aufputzmontage - 90 kW, 380-480 V
ATV950 Frequenzumrichter Aufputzmontage - 55 kW, 380-480 V
ATV950 Frequenzumrichter Aufputzmontage - 75 kW, 380-480 V
ATV950 Frequenzumrichter Aufputzmontage - 90 kW, 380-480 V
eingebaute Menge 1
elektrische Verbindung Kupferschiene M10, Verbindungskapazität: 120 mm² / AWG 4/0
Zusatzmerkmale
max. Motorkabellänge 500 m ungeschirmtes Kabel
300 m abgeschirmtes Kabel
dv/dt 3000 V/µs max. bei 200 - 240 V
3000 V/µs max. bei 380-480 V
thermische Verluste 176 W bei 4 kHz
maximale Ausgangsfrequenz des Antriebs 100 Hz
Umgebungstemperatur bei Betrieb -10…50 °C (ohne Stromreduzierung)
50…60 °C (mit Stromabfall von 1,5 % pro °C)
Betriebshöhe 0 - 1.000 m ohne Stromreduzierung
1000 - 4000 m mit Strom Deklassierung von 1% pro 100 m
Breite 380 mm
Höhe 350 mm
Tiefe 235 mm
Produktgewicht 22 kg
Montage
Schutzart (IP) IP00
Umgebungstemperatur bei Lagerung -40…70 °C
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Gewicht 29,400 kg
VPE 1 Höhe 37,700 cm
VPE 1 Breite 39,800 cm
VPE 1 Länge 44,500 cm
Vertragliche Gewährleistung
Gewährleistung 18 Monate

Nachhaltigkeit

Environmental data
REACh frei von SVHC Ja
EU-RoHS-Richtlinie Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS)
EU-RoHS-Deklaration
Giftiges Schwermetall frei Ja
Quecksilberfrei Ja
Rücknahme No
