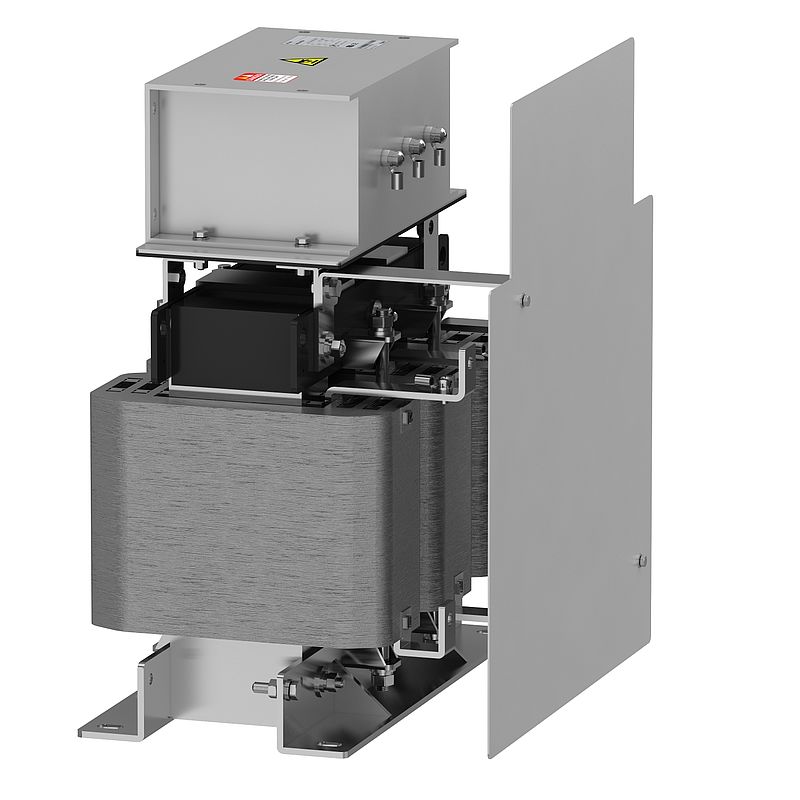

Sinusausgangsfilter, 180A, für Frequenzumrichter
VW3A5406
Materialpreisgruppe
: CI
4.713,00 EUR
EAN Code: 3606480736858
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
CAE
|
Download |
|
Gebrauchsanleitung
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Sinusfilter |
| Kompatible Produktfamilie | Altivar Prozess ATV900 Altivar Prozess ATV600 |
| Produktspezifische Anwendung | Ausgangsfilter | Zusatzmerkmale |
| max. Motorkabellänge | 1000 m ungeschirmtes Kabel 500 m abgeschirmtes Kabel |
| [In] Bemessungsstrom | 180 A |
| thermische Verluste | 411 W bei 4 kHz |
| Produktkompatibilität | Frequenzumrichter ATV630 Aufputzmontage, Motor: 30 kW, 200-240 V Frequenzumrichter ATV630 Aufputzmontage, Motor: 37 kW, 200-240 V Frequenzumrichter ATV630 Aufputzmontage, Motor: 45 kW, 200-240 V Frequenzumrichter ATV630 Aufputzmontage, Motor: 55 kW, 380-480 V Frequenzumrichter ATV630 Aufputzmontage, Motor: 75 kW, 380-480 V Frequenzumrichter ATV630 Aufputzmontage, Motor: 90 kW, 380-480 V Frequenzumrichter ATV650 Aufputzmontage, Motor: 55 kW, 380-480 V Frequenzumrichter ATV650 Aufputzmontage, Motor: 75 kW, 380-480 V Frequenzumrichter ATV650 Aufputzmontage, Motor: 90 kW, 380-480 V Frequenzumrichter ATV930 Aufputzmontage, Motor: 30 kW, 200-240 V Frequenzumrichter ATV930 Aufputzmontage, Motor: 37 kW, 200-240 V Frequenzumrichter ATV930 Aufputzmontage, Motor: 45 kW, 200-240 V Frequenzumrichter ATV930 Aufputzmontage, Motor: 55 kW, 380-480 V Frequenzumrichter ATV930 Aufputzmontage, Motor: 75 kW, 380-480 V Frequenzumrichter ATV930 Aufputzmontage, Motor: 90 kW, 380-480 V Frequenzumrichter ATV950 Aufputzmontage, Motor: 55 kW, 380-480 V Frequenzumrichter ATV950 Aufputzmontage, Motor: 75 kW, 380-480 V Frequenzumrichter ATV950 Aufputzmontage, Motor: 90 kW, 380-480 V |
| elektrische Verbindung | M10 Kupferschiene, Verbindungskapazität: 120 mm² / AWG 4/0 |
| Betriebshöhe | <= 1.000 m ohne Stromreduzierung 1000 - 4000 m mit Strom Deklassierung von 1% pro 100 m |
| Taktfrequenz | 2,5 - 6 kHz |
| Max. Ausgangsfrequenz | 100 Hz |
| maximaler Spannungsabfall bei Nennlast | 8 % |
| zulässige Spannung | 480 V AC |
| Maximalstrom | 1,20 x Nennstrom (Dauer = 60 s) |
| Breite | 430 mm |
| Höhe | 350 mm |
| Tiefe | 495 mm |
| Produktgewicht | 90 kg | Montage |
| Schutzart (IP) | IP00 |
| Umgebungseigenschaften | Beständigkeit gegen biologische Verunreinigung Klasse 3B1 entspricht IEC 60721-3-3 Beständigkeit gegen Chemikalien Klasse 3C3 entspricht IEC 60721-3-3 Beständigkeit gegen Staub Klasse 3S3 entspricht IEC 60721-3-3 |
| Verschmutzungsgrad | 3 entspricht IEC 61800-5-1 |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig |
| Umgebungstemperatur bei Betrieb | 50…60 °C (mit Stromabfall von 1,5 % pro °C) -15…50 °C (ohne Stromreduzierung) |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| Mechanische Festigkeit | Schocks Klasse 3M4 entspricht IEC 60721-3-3 Schwingungen Klasse 3M4 entspricht IEC 60721-3-3 |
Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 73,000 cm |
| VPE 1 Breite | 45,000 cm |
| VPE 1 Länge | 80,000 cm |
| VPE 1 Gewicht | 98,000 kg | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
| REACh frei von SVHC | Ja |
|
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
| Giftiges Schwermetall frei | Ja |
|
Quecksilberfrei
|
Ja |
| Rücknahme | No |
