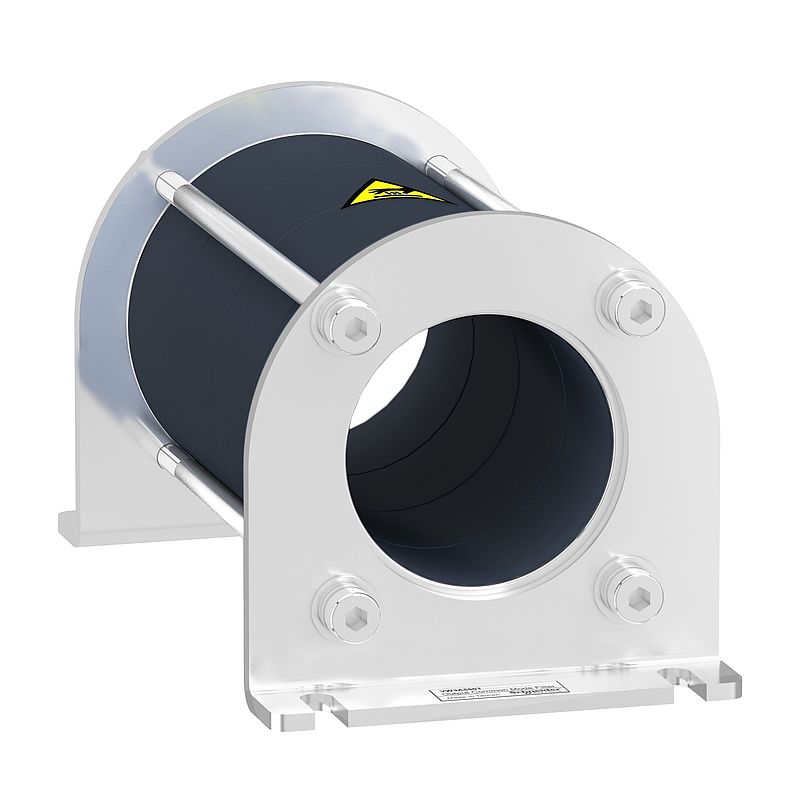

Gleichtaktfilter zur Reduzierung von Lagerströmen, 146,4 µH
VW3A5501
Materialpreisgruppe
: CI
246,00 EUR
EAN Code: 3606485435763
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
CAE
|
Download |
|
Gebrauchsanleitung
|
Download |
|
CAD
|
Download |
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produkt- oder Komponententyp | Gleichtakt-Ausgangsfilter |
| Kompatible Produktfamilie | Altivar Prozess ATV900 Altivar Prozess ATV600 |
| Induktanzwert | 146,4 µH |
| Produktkompatibilität | Frequenzumrichter ATV630 Aufputzmontage, 0,75…11 kW, 380-480 V Frequenzumrichter ATV650 Aufputzmontage, 0,75…11 kW, 380-480 V Frequenzumrichter ATV930 Aufputzmontage, 0,75…11 kW, 380-480 V Frequenzumrichter ATV950 Aufputzmontage, 0,75…11 kW, 380-480 V Frequenzumrichter ATV630 Aufputzmontage, 0,75…5,5 kW, 200-240 V Frequenzumrichter ATV930 Aufputzmontage, 0,75…5,5 kW, 200-240 V |
Zusatzmerkmale |
| max. Motorkabellänge | 150 m(ungeschirmtes Kabel) Motor: 0,75…11 kW 380-480 V, mit 1 Filter 150 m(abgeschirmtes Kabel) Motor: 0,75…4 kW 380-480 V, mit 1 Filter 300 m(abgeschirmtes Kabel) Motor: 5,5…11 kW 380-480 V, mit 2 Filter 500 m(ungeschirmtes Kabel) Motor: 0,75…4 kW 380-480 V, mit 2 Filter 500 m(ungeschirmtes Kabel) Motor: 5,5…11 kW 380-480 V, mit 1 Filter + VW3A5501 500 m(abgeschirmtes Kabel) Motor: 0,75…4 kW 380-480 V, mit 2 Filter 1000 m(ungeschirmtes Kabel) Motor: 0,75…5,5 kW 380-480 V, mit 1 Filter + VW3A5501 150 m(ungeschirmtes Kabel) Motor: 0,75…5,5 kW 200-240 V, mit 1 Filter 150 m(abgeschirmtes Kabel) Motor: 0,75…4 kW 200-240 V, mit 1 Filter 300 m(abgeschirmtes Kabel) Motor: 5,5 kW 200-240 V, mit 2 Filter 500 m(ungeschirmtes Kabel) Motor: 0,75…4 kW 200-240 V, mit 2 Filter 500 m(ungeschirmtes Kabel) Motor: 5,5 kW 200-240 V, mit 1 Filter + VW3A5502 500 m(abgeschirmtes Kabel) Motor: 0,75…4 kW 200-240 V, mit 2 Filter 1000 m(ungeschirmtes Kabel) Motor: 0,75…4 kW 200-240 V, mit 1 Filter + VW3A5501 |
| Sättigungsstrom | 1,1 A |
| Innendurchmesser | 37,1 mm für 3-phasiges Kabel Innenseite 37,1 mm für PE-Kabel außerhalb |
| elektrische Isolationsklasse | Klasse I |
| Mechanische Festigkeit | Schocks Klasse 3M4 entspricht IEC 60721-3-3 Schwingungen Klasse 3M4 entspricht IEC 60721-3-3 |
| Taktfrequenz | <= 10 kHz |
| Max. Ausgangsfrequenz | 100 Hz |
| Höhe | 119,2 mm |
| Breite | 66 mm |
| Tiefe | 66 mm |
| Produktgewicht | 0,44 kg | Montage |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig |
| Umgebungstemperatur bei Betrieb | -15…60 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 648,000 g |
| VPE 1 Höhe | 10,000 cm |
| VPE 1 Breite | 22,000 cm |
| VPE 1 Länge | 11,500 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 75 |
| VPE 2 Gewicht | 59,656 kg |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
| REACh frei von SVHC | Ja |
|
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
| Giftiges Schwermetall frei | Ja |
|
Quecksilberfrei
|
Ja |
| Rücknahme | No |
6 Dokumente
| Instruction sheet - Common Mode Filter : VW3A5501 ... 5506 15/03/25 · Gebrauchsanleitung | 0,9 MB | Download |
| ATV900 EPLAN database (.edz) 15/03/25 · CAE | 2,2 MB | Download |
| VW3A5501 REACh-Erklärung
08/03/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| VW3A5501 EU-RoHS-Erklärung
08/03/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| VW3A5501 China-RoHS-Erklärung
08/03/25 · Umweltzertifikat (ROHS/REACH) |
0,2 MB | Download |
| Ouput Common Mode Filter 4 cores D1 - 3D CAD 15/11/24 · CAD | 0,5 MB | Download |
