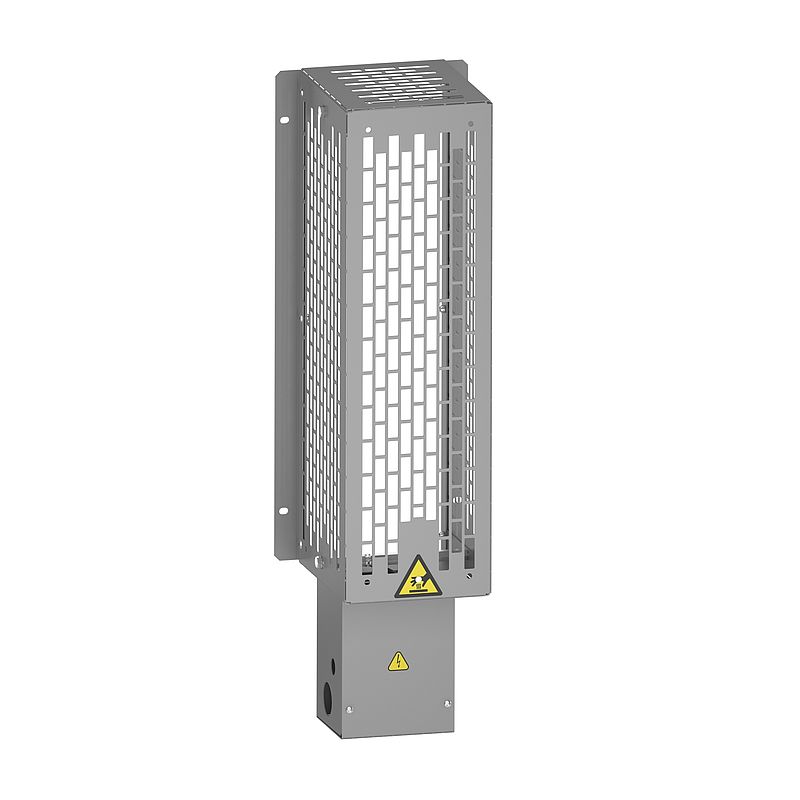

Bremswiderstand, 10Ohm, 1,1 kW, IP20
VW3A7734
Materialpreisgruppe : CI
495,00 EUR
EAN Code: 3606480802287
Hauptdokumente
 Produktdatenblatt | Download |
| Umweltzertifikat (ROHS/REACH) | Download |
| CAE | Download |
| Gebrauchsanleitung | Download |
| CAD | Download |
| Katalog | Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)Spezifikationen
| Hauptmerkmale | |
|---|---|
| Kompatible Produktfamilie | Altivar Prozess ATV900 Altivar Maschine ATV320 Altivar Maschine ATV340 |
| Produkt- oder Komponententyp | Bremswiderstand |
| Ohmscher Widerstand | 10 Ohm |
| Betriebsbemessungsspannung Ue | 24 V DC 250 V AC | Zusatzmerkmale |
| Produktkompatibilität | Frequenzumrichter ATV930 Aufputzmontage 37 kW 380-480 V leichter Zyklus Frequenzumrichter ATV930 Aufputzmontage 45 kW 380-480 V leichter Zyklus Frequenzumrichter ATV930 Aufputzmontage 11 kW 200 - 240 V leichter Zyklus Frequenzumrichter ATV950 Aufputzmontage 37 kW 380-480 V leichter Zyklus Frequenzumrichter ATV950 Aufputzmontage 45 kW 380-480 V leichter Zyklus Frequenzumrichter ATV930 Aufputzmontage 11 kW 200 - 240 V mittlerer Zyklus Frequenzumrichter ATV340 30 kW 380-480 V leichter Zyklus Frequenzumrichter ATV340 37 kW 380-480 V leichter Zyklus Frequenzumrichter ATV320 7,5 kW 200 - 240 V Frequenzumrichter ATV930 45 kW 500-690 V leichter Zyklus Frequenzumrichter ATV930 55 kW 500-690 V leichter Zyklus Frequenzumrichter ATV930 60 hp 600 V leichter Zyklus Frequenzumrichter ATV930 75 hp 600 V leichter Zyklus |
| mittlere verfügbare Leistung | 0,96 kW bei 50 °C |
| elektrische Verbindung | Terminal, Verbindungskapazität: <= 35 mm² / AWG 3 für Antrieb Terminal, Verbindungskapazität: <= 4 mm² / AWG 10 für Temperatur-Kontrollschalter |
| Schutzfunktionen | Thermischer Schutz über Frequenzumrichter oder Thermoschalter bei 120 °C |
| Breite | 190 mm |
| Höhe | 640 mm |
| Tiefe | 180 mm |
| Produktgewicht | 4,3 kg |
| Einschaltdauer | Leichter Zyklus (Schwerlastbetrieb) <0,8 s braking with 150 % braking torque for a 40 s cycle Leichter Zyklus (Normalbetrieb) <0,8 s braking with 120 % braking torque for a 40 s cycle Mittlerer Zyklus (Normalbetrieb) <4 s braking with 135 % braking torque for a 40 s cycle Mittlerer Zyklus (Schwerlastbetrieb) <4 s braking with 165 % braking torque for a 40 s cycle | Montage |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Umgebungstemperatur bei Betrieb | 0…50 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 5,095 kg |
| VPE 1 Höhe | 25,500 cm |
| VPE 1 Breite | 20,000 cm |
| VPE 1 Länge | 65,000 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 6 |
| VPE 2 Gewicht | 39,070 kg |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Frei von REACh-SVHC | Ja |
| EU-RoHS-Richtlinie | Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
| Quecksilberfrei | Ja |
