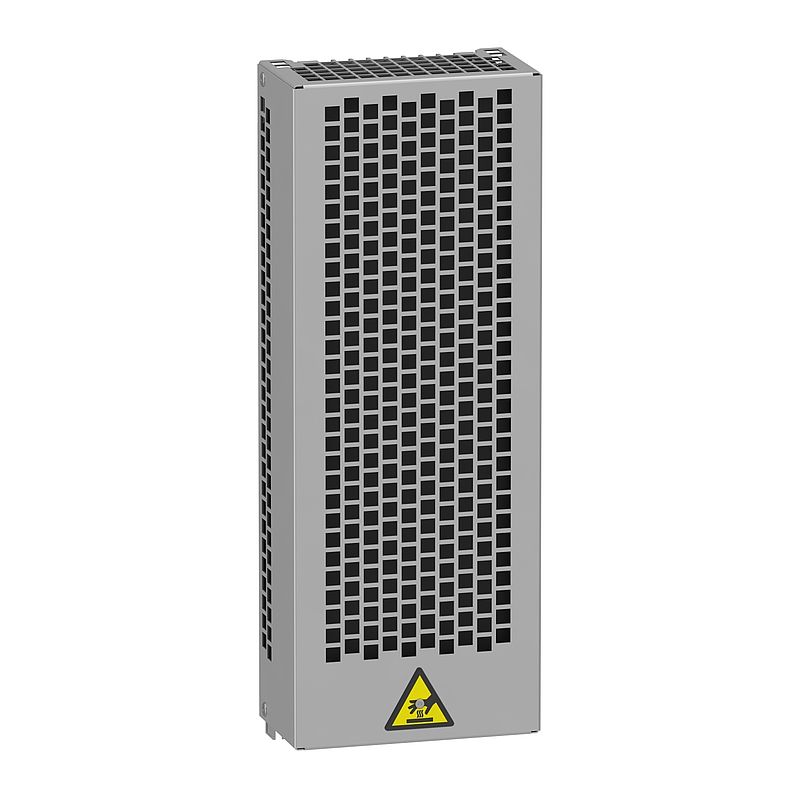

Bremswiderstand, 60Ohm, 0,5 kW, IP20
VW3A7741
Materialpreisgruppe : CI
440,00 EUR
EAN Code: 3606480802348
Hauptdokumente
 Produktdatenblatt | Download |
| Umweltzertifikat (ROHS/REACH) | Download |
| CAE | Download |
| Gebrauchsanleitung | Download |
| CAD | Download |
| Katalog | Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)Spezifikationen
| Hauptmerkmale | |
|---|---|
| Kompatible Produktfamilie | Altivar Prozess ATV900 Altivar Maschine ATV340 |
| Produkt- oder Komponententyp | Bremswiderstand |
| Ohmscher Widerstand | 60 Ohm | Zusatzmerkmale |
| Produktkompatibilität | Frequenzumrichter ATV930 Aufputzmontage 5,5 kW 380-480 V mittlerer Zyklus Frequenzumrichter ATV930 Aufputzmontage 7,5 kW 380-480 V mittlerer Zyklus Frequenzumrichter ATV950 Aufputzmontage 5,5 kW 380-480 V mittlerer Zyklus Frequenzumrichter ATV950 Aufputzmontage 7,5 kW 380-480 V mittlerer Zyklus Frequenzumrichter ATV930 Aufputzmontage 1,5 kW 200 - 240 V schwerer Zyklus Frequenzumrichter ATV340 4 kW 380-480 V mittlerer Zyklus Frequenzumrichter ATV340 5,5 kW 380-480 V mittlerer Zyklus Frequenzumrichter ATV930 7,5 kW 500-690 V mittlerer Zyklus Frequenzumrichter ATV930 11 kW 500-690 V mittlerer Zyklus Frequenzumrichter ATV930 10 hp 600 V mittlerer Zyklus Frequenzumrichter ATV930 15 hp 600 V mittlerer Zyklus |
| mittlere verfügbare Leistung | 0,5 kW bei 50 °C |
| elektrische Verbindung | Terminal, Verbindungskapazität: <= 10 mm² / AWG 8 für Antrieb |
| Schutzfunktionen | Thermischer Schutz über Antrieb |
| Breite | 175 mm |
| Höhe | 465 mm |
| Tiefe | 100 mm |
| Produktgewicht | 3,8 kg |
| Einschaltdauer | Schwerer Zyklus (Schwerlastbetrieb) <54 s braking with 100 % braking torque for a 120 s cycle Mittlerer Zyklus (Normalbetrieb) <4 s braking with 135 % braking torque for a 40 s cycle Mittlerer Zyklus (Schwerlastbetrieb) <4 s braking with 165 % braking torque for a 40 s cycle Schwerer Zyklus (Schwerlastbetrieb) <6 s braking with 165 % braking torque for a 120 s cycle | Montage |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Umgebungstemperatur bei Betrieb | 0…50 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 4,319 kg |
| VPE 1 Höhe | 18,000 cm |
| VPE 1 Breite | 48,000 cm |
| VPE 1 Länge | 18,500 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 60,820 kg |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Frei von REACh-SVHC | Ja |
| EU-RoHS-Richtlinie | Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
| Quecksilberfrei | Ja |
12 Dokumente
| Frequenzumrichter für den Maschinenbau (0,75 - 75 kW) ZXKATV340 · 24/04/24 · Katalog | 4,4 MB | Download |
| VW3A7741 REACh-Erklärung 16/04/24 · Umweltzertifikat (ROHS/REACH) | 0,2 MB | Download |
| VW3A7741 China-RoHS-Erklärung 16/04/24 · Umweltzertifikat (ROHS/REACH) | 0,2 MB | Download |
| VW3A7741 EU-RoHS-Erklärung 16/04/24 · Umweltzertifikat (ROHS/REACH) | 0,2 MB | Download |
| Auswahlkatalog 2024 15/04/24 · Katalog | 47,5 MB | Download |
| Braking resistor 60 ohms 0,5 kw IP20 - 3D CAD 15/04/24 · CAD | 6,0 MB | Download |
| Découvrez le catalogue Altivar Process pour variateurs de vitesse ATV900 DIA2ED2150601FR · 15/04/24 · Katalog | 34,0 MB | Download |
| Altivar Machine ATV340 - Catalogue DIA2ED2160701FR · 15/04/24 · Katalog | 16,6 MB | Download |
| Altivar Machine ATV340 - Catalog 15/04/24 · Katalog | 17,0 MB | Download |
| Discover catalog for Altivar Process ATV900 variable speed drives DIA2ED2150601EN · 15/04/24 · Katalog | 34,5 MB | Download |
| Instruction Sheet - Braking Resistors: VW3A7730...757 VW3A7730...757 · 15/04/24 · Gebrauchsanleitung | 1,6 MB | Download |
| ATV900 EPLAN database (.edz) 15/04/24 · CAE | 2,2 MB | Download |
