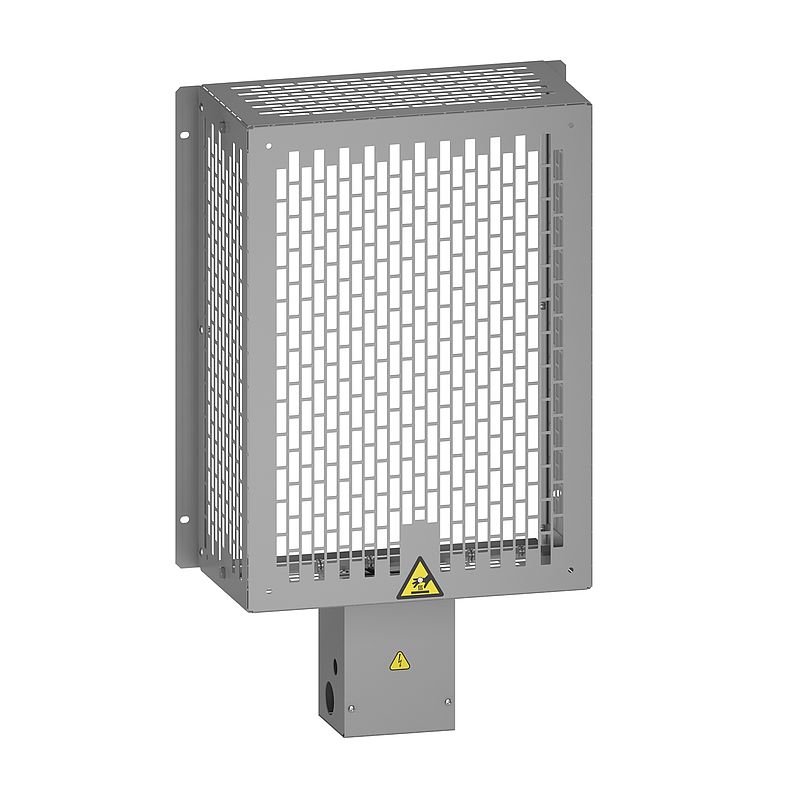

Bremswiderstand, 10Ohm, 3,4 kW, IP20
VW3A7744
Materialpreisgruppe
: CI
965,00 EUR
EAN Code: 3606480802379
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
CAE
|
Download |
|
Gebrauchsanleitung
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Kompatible Produktfamilie | Altivar Maschine ATV340 Altivar Prozess ATV900 |
| Produkt- oder Komponententyp | Bremswiderstand |
| Ohmscher Wert | 10 Ohm |
| Betriebsbemessungsspannung Ue | 24 V DC 250 V AC |
Zusatzmerkmale |
| Produktkompatibilität | Frequenzumrichter ATV930 Aufputzmontage 37 kW 380-480 V mittlerer Zyklus Frequenzumrichter ATV930 Aufputzmontage 45 kW 380-480 V mittlerer Zyklus Frequenzumrichter ATV950 Aufputzmontage 37 kW 380-480 V mittlerer Zyklus Frequenzumrichter ATV950 Aufputzmontage 45 kW 380-480 V mittlerer Zyklus Frequenzumrichter ATV930 Aufputzmontage 11 kW 200 - 240 V schwerer Zyklus Frequenzumrichter ATV340 30 kW 380-480 V mittlerer Zyklus Frequenzumrichter ATV340 37 kW 380-480 V mittlerer Zyklus |
| mittlere verfügbare Leistung | 2,9 kW bei 50 °C |
| elektrische Verbindung | Klemme, Verbindungskapazität: <= 35 mm² / AWG 3 für Antrieb Klemme, Verbindungskapazität: <= 4 mm² / AWG 10 für Temperatur-Kontrollschalter |
| Schutzfunktionen | Thermischer Schutz über Frequenzumrichter oder Thermoschalter bei 120 °C |
| Breite | 390 mm |
| Höhe | 640 mm |
| Tiefe | 180 mm |
| Produktgewicht | 9 kg |
| Einschaltdauer | Schwerer Zyklus (Schwerlastbetrieb) <54 s braking with 100 % braking torque for a 120 s cycle Mittlerer Zyklus (Normalbetrieb) <4 s braking with 135 % braking torque for a 40 s cycle Mittlerer Zyklus (Schwerlastbetrieb) <4 s braking with 165 % braking torque for a 40 s cycle Schwerer Zyklus (Schwerlastbetrieb) <6 s braking with 165 % braking torque for a 120 s cycle |
Montage |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Umgebungstemperatur bei Betrieb | 0…50 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 10,500 kg |
| VPE 1 Höhe | 26,000 cm |
| VPE 1 Breite | 40,000 cm |
| VPE 1 Länge | 65,000 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 2 |
| VPE 2 Gewicht | 29,500 kg |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 Monate |
Nachhaltigkeit
Environmental data
| REACh frei von SVHC | Ja |
|
EU-RoHS-Richtlinie
|
Proaktive Einhaltung (Produkt fällt nicht unter die rechtlichen Bestimmungen von EU RoHS) EU-RoHS-Deklaration |
| Giftiges Schwermetall frei | Ja |
|
Quecksilberfrei
|
Ja |
| Rücknahme | No |
