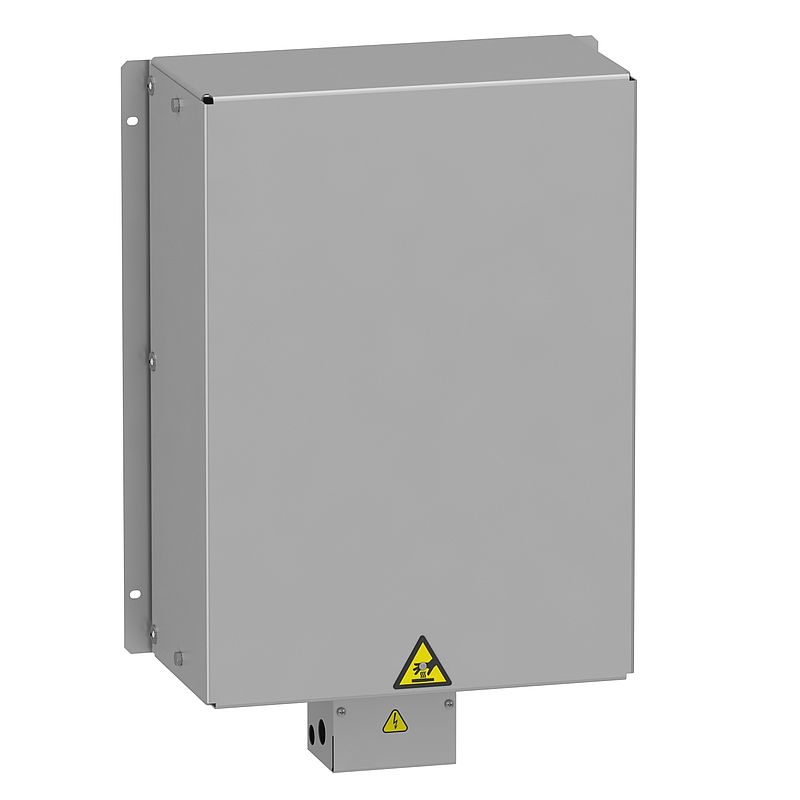

Bremswiderstand, 60Ohm, 3,4 kW, IP20
VW3A7751
Materialpreisgruppe : CI
578,00 EUR
EAN Code: 3606480802430
Hauptdokumente
 Produktdatenblatt | Download |
| Umweltzertifikat (ROHS/REACH) | Download |
| CAE | Download |
| Gebrauchsanleitung | Download |
| CAD | Download |
| Katalog | Download |
Dieses Produkt ist kompatibel mit
Optionen: Kompatible Produkte
Optionen (1)Spezifikationen
| Hauptmerkmale | |
|---|---|
| Kompatible Produktfamilie | Altivar Maschine ATV340 Altivar Prozess ATV900 |
| Produkt- oder Komponententyp | Bremswiderstand |
| Ohmscher Widerstand | 60 Ohm |
| Betriebsbemessungsspannung Ue | 24 V DC 250 V AC | Zusatzmerkmale |
| Produktkompatibilität | Frequenzumrichter ATV930 Aufputzmontage 5,5 kW 380-480 V schwerer Zyklus Frequenzumrichter ATV930 Aufputzmontage 7,5 kW 380-480 V schwerer Zyklus Frequenzumrichter ATV930 Aufputzmontage 2,2 kW 200 - 240 V schwerer Zyklus Frequenzumrichter ATV950 Aufputzmontage 5,5 kW 380-480 V schwerer Zyklus Frequenzumrichter ATV950 Aufputzmontage 7,5 kW 380-480 V schwerer Zyklus Frequenzumrichter ATV340 4 kW 380-480 V schwerer Zyklus Frequenzumrichter ATV340 5,5 kW 380-480 V schwerer Zyklus Frequenzumrichter ATV930 7,5 kW 500-690 V schwerer Zyklus Frequenzumrichter ATV930 11 kW 500-690 V schwerer Zyklus Frequenzumrichter ATV930 10 hp 600 V schwerer Zyklus Frequenzumrichter ATV930 15 hp 600 V schwerer Zyklus |
| mittlere verfügbare Leistung | 2,9 kW bei 50 °C |
| elektrische Verbindung | Terminal, Verbindungskapazität: <= 10 mm² / AWG 8 für Antrieb Terminal, Verbindungskapazität: <= 2,5 mm² / AWG 12 für Temperatur-Kontrollschalter |
| Schutzfunktionen | Thermischer Schutz über Frequenzumrichter oder Thermoschalter bei 120 °C |
| Breite | 390 mm |
| Höhe | 570 mm |
| Tiefe | 180 mm |
| Produktgewicht | 8,3 kg |
| Einschaltdauer | Schwerer Zyklus (Schwerlastbetrieb) <54 s braking with 100 % braking torque for a 120 s cycle Schwerer Zyklus (Schwerlastbetrieb) <6 s braking with 165 % braking torque for a 120 s cycle | Montage |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| Umgebungstemperatur bei Betrieb | 0…50 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 9,279 kg |
| VPE 1 Höhe | 26,000 cm |
| VPE 1 Breite | 58,000 cm |
| VPE 1 Länge | 40,000 cm |
| VPE 2 Art | P06 |
| VPE 2 Menge | 4 |
| VPE 2 Gewicht | 45,616 kg |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm | Vertragliche Gewährleistung |
| Garantie | 18 Monate |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Frei von REACh-SVHC | Ja |
| EU-RoHS-Richtlinie | Übererfüllung der Konformität (außerhalb EU RoHS-Scope) EU-RoHS-Deklaration |
| Frei von giftigen Schwermetallen | Ja |
| Quecksilberfrei | Ja |
