Der Überspannungsschutz ist ein natürlicher Teil des elektrischen Energieverteilungs-Systems und schützt Personen und sensible Ausrüstungen in Wohn- und Bürogebäuden sowie in Industrieanlagen.
Ein direkter oder indirekter Blitzschlag kann bei elektrischen Anlagen, die auch einige Kilometer vom Ort des Blitzeinschlags entfernt sind, zu Zerstörungen führen. Neben den atmosphärischen Überspannungen verursachen Schaltüberspannungen ebenfalls erhebliche Schäden in den elektrischen Anlagen oder installierten Betriebsmitteln.
Schneider Electric bietet vom Zählerplatz bis zur Steckdose, von der Energieerzeugung bis zur Energieverteilung passende Blitz – und Überspannungsableiter.
Ihre Vorteile
Zeitsparende Installation
- Weniger Komplexität durch integrierte Ableitervorsicherung (schnelle und einfache Auswahl der SPDs möglich)
- Zertifizierte energetische Koordination zwischen SPDs
Wartung
- Einfach austauschbare Schutzmodule (nachhaltige, schnelle und einfache Wartung ohne Demontage des gesamten Gerätes)
- Effektive Kommunikation des End-of-Life-Status der SPD`S durch Fernmeldekontakte und optischen Funktions- und Defektanzeigen
Kostenersparnis
- Geringer Platzbedarf, da die zusätzliche Ableitervorsicherung nicht benötigt wird
- Geringere Kosten durch: weniger Komponenten, weniger Installationsaufwand und geringeren Anschlussquerschnitten
- Kompaktes Design – Reduziert den Platzbedarf zu gängigen Überspannungsableiter um die Hälfte
Leistungssteigerung
- Hohe Ableitfähigkeit bei direkten und indirekten Blitzereignissen
- Langlebig aufgrund hohem Ableitvermögen
- Einsatz auch bei hohen prospektiven Kurzschlussströmen

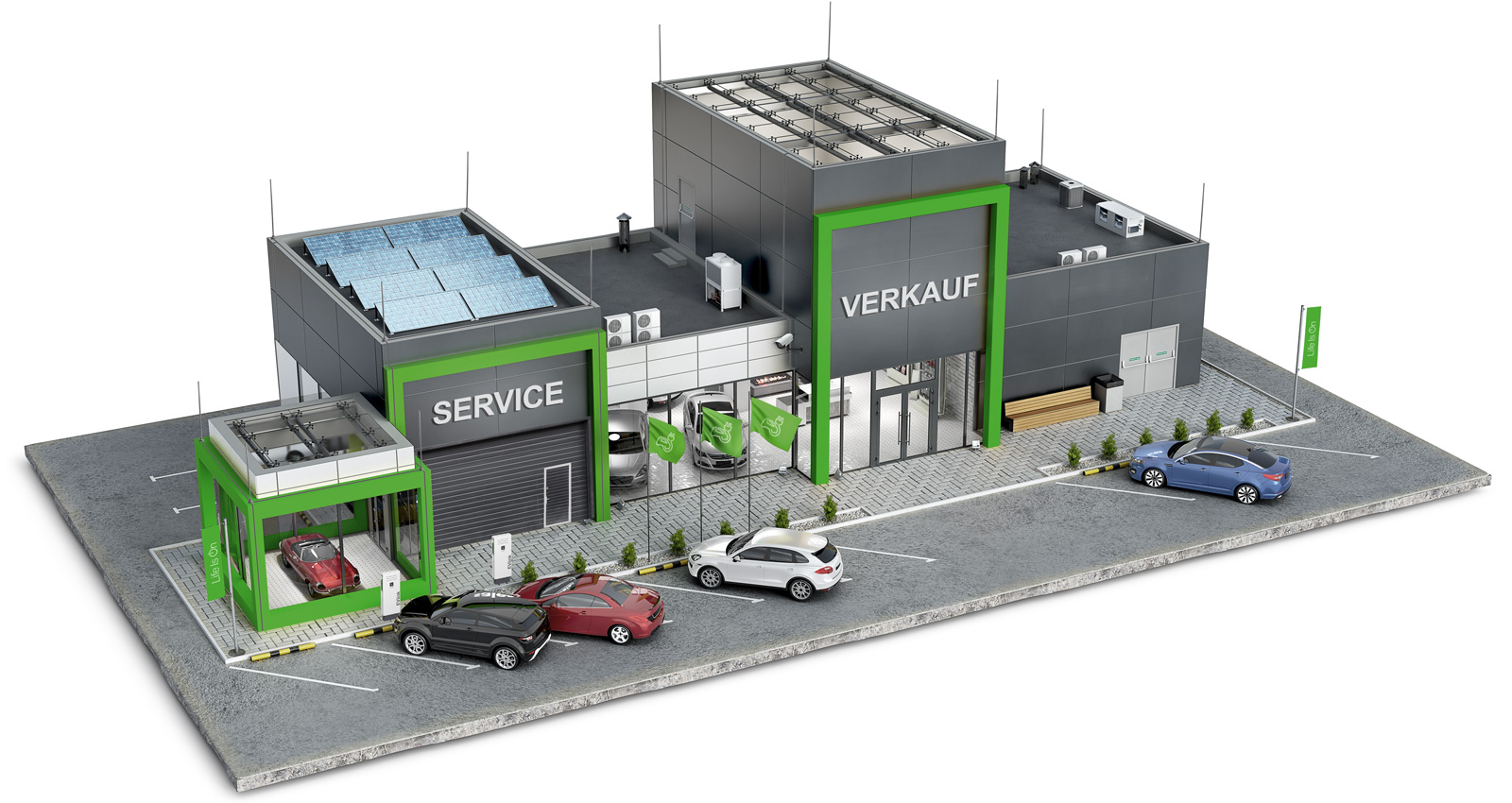

Lösungen Zweckbau
FAQ – häufige Fragen rund ums Thema Überspannungsschutz
- Was kennzeichnet einen Blitzstromableiter des Typ1 gemäß IEC 61643-1 und EN 61643-11 aus?
- Blitzstromableiter des Typs 1 können Blitz- bzw. Blitzteilströme bei Direkteinschlägen ableiten.
- Sie müssen zwingend eingesetzt werden in Gebäuden mit äußerem Blitzschutz.
- Die Tests für Ableiter des Typs 1 werden mit dem Impulsstrom (Iimp) und dem Stoßform 10/350 µs durchgeführt.
- Was versteht man unter dem Nennableitstoßstrom In?
Der Nennableitstoßstrom In ist der Scheitelwert des durch das SPD fließenden Stroms, mit der Stoßform 8/20µs. Der Ableiter muss 15 Stöße mit In bestehen.
- Was kennzeichnet einen Überspannungsableiter des Typs 2 gemäß IEC 61643-1 und EN 61643-11 aus?
- Überspannungsableiter des Typs 2 schützen elektrische Anlagen und Betriebsmittel gegen transiente Überspannungen, die durch Blitzeinschläge, Schaltvorgänge oder elektrostatische Entladungen hervorgerufen werden.
- Die Tests für Ableiter Typ 2 werden mit dem maximalen Ableitstrom (Imax) mit der Stoßform 8/20 µs durchgeführt.
- Was kennzeichnet einen Überspannungsableiter des Typs 2 gemäß IEC 61643-1 und EN 61643-11 aus?
Der innere Blitzschutz setzt sich zusammen aus:
- Blitzschutz - Potentialausgleich innerhalb eines Gebäudes (Installation).
- Überspannungsschutz bestehend aus Blitzstromableitern und Überspannungsableitern.
