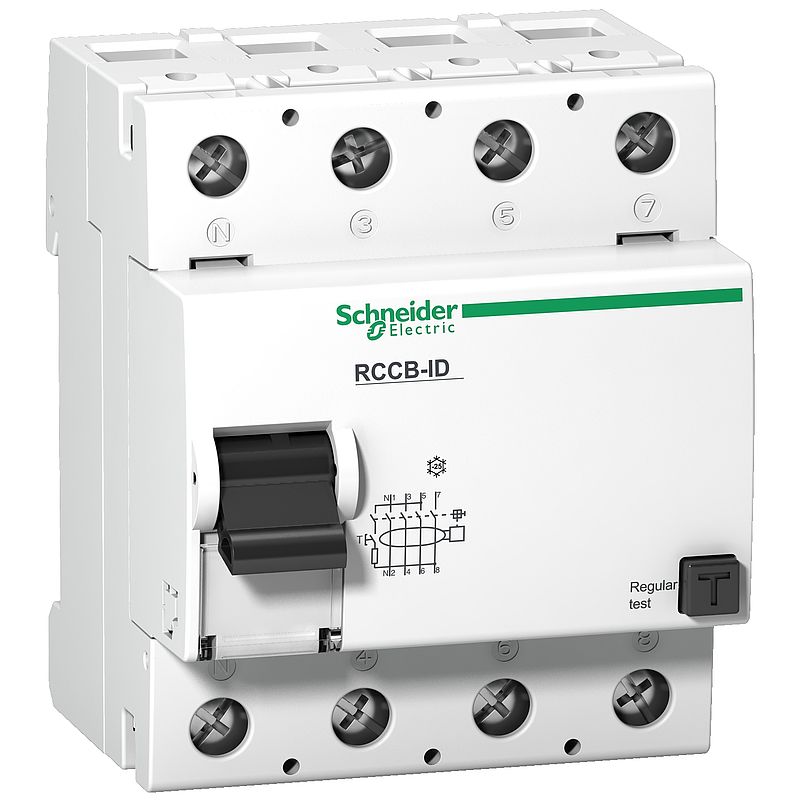

Fehlerstrom-Schutzschalter ID, 4P, 125A, Typ A, 300mA
16926
Hauptdokumente
 Produktdatenblatt |
Download |
|
Broschüre
|
Download |
|
Umweltkonformitätserklärung
|
Download |
|
Katalog
|
Download |
|
Zertifikat
|
Download |
|
CAD
|
Download |
|
Konformitätserklärung
|
Download |
|
Benutzerhandbuch
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (5)
Zusatzausrüstungen: Kompatible Produkte
Zusatzausrüstungen (1)
Kommunikations-Artikel: Kompatible Produkte
Kommunikations-Artikel (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produktname | Acti 9 RCCB-ID |
| Produkt- oder Komponententyp | Fehlerstrom-Schutzschalter (FI) |
| Kurzbezeichnung des Geräts | RCCB-ID |
| Beschreibung der Pole | 4P |
| Neutralposition | Links |
| [In] Bemessungsstrom | 125 A |
| Netzwerktyp | AC |
| Erdschlussempfindlichkeit | 300 mA |
| Erdschlussschutz Zeitverzögerung | Unverzögert |
| Erdschluss-Schutzklasse | Typ A |
| Nennunterbr.- u. Auslös.-Kap. | IM = 1250 A 400 V entspricht IEC 61008 |
| Bedingter Bemessungs-Kurzschlussstrom | Inc 10 kA 125 A | Zusatzmerkmale |
| Geräteposition im System | Abgang |
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Bemessungs-Betriebsspannung | 400 V AC 50 Hz entspricht IEC 61008 |
| Fehlerstrom-Auslösetechnik | Elektromechanisch |
| [Ui] Bemessungs-Isolationsspannung | 440 V AC 50 Hz entspricht IEC 61008-1 |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV entspricht IEC 61008-1 |
| Kontrolltyp | Kippschalter |
| Montagemodus | Fixiert |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| 9-mm-Raster | 8 |
| Höhe | 86 mm |
| Breite | 72 mm |
| Tiefe | 76 mm |
| Produktgewicht | 420 g |
| Farbe | Grau |
| Mechanische Lebensdauer | 5000 Zyklen |
| Elektrische Lebensdauer | 2000 Zyklen |
| Vorrichtungen für Vorhängeschlösser | Verriegelbar |
| Anschlüsse - Klemmen | Tunnelklemmen2 Kabel(n) 1,5…16 mm² flexibel Tunnelklemmen2 Kabel(n) 1,5…16 mm² fest Tunnelklemmen1 Kabel(n) 1,5…50 mm² fest Tunnelklemmen1 Kabel(n) 1,5…35 mm² flexibel Tunnelklemmen1 Kabel(n) 1,5…35 mm² flexibel mit Aderendhülse Tunnelklemmen2 Kabel(n) 1,5…16 mm² flexibel mit Aderendhülse |
| Drahtabisolierungslänge | 11 mm |
| [M] Anzugsdrehmoment | 3 Nm |
| Anschlussraster | 18 mm zwischen Phasen | Montage |
| Normen | IEC 60947-3 IEC 60947-1 IEC 61008 |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Verschmutzungsgrad | 3 |
| Tropentauglichkeit | 2 entspricht IEC 61008 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -25…40 °C |
| Umgebungstemperatur bei Lagerung | -40…85 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 418,0 g |
| VPE 1 Höhe | 7,6 cm |
| VPE 1 Breite | 9,2 cm |
| VPE 1 Länge | 11,4 cm |
| VPE 2 Art | S02 |
| VPE 2 Menge | 12 |
| VPE 2 Gewicht | 5,341 kg |
| VPE 2 Höhe | 15,0 cm |
| VPE 2 Breite | 30,0 cm |
| VPE 2 Länge | 40,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Environmental data
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| SCIP-Nummer | A7b24ae6-2312-4e67-b7c9-56fce3e8c723 |
