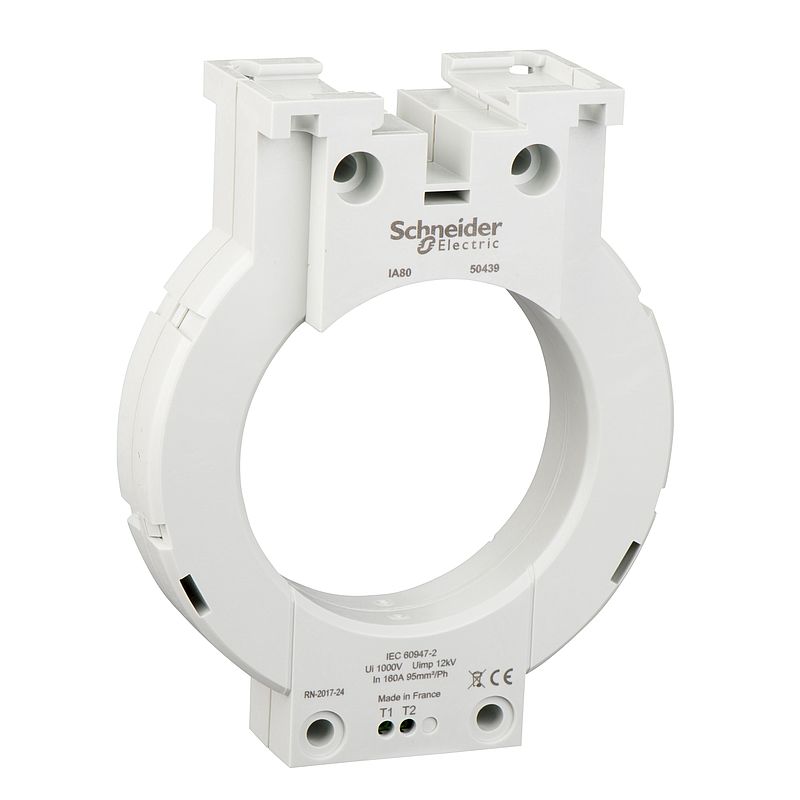

Geschlossener Ringkern für Fehlerstromschutz IA, Ø 80mm
50439
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Maßzeichnung
|
Download |
|
Sonstiger technischer Leitfaden
|
Download |
|
Benutzerhandbuch
|
Download |
|
CAD
|
Download |
|
Katalog
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Entsorgungsinformation
|
Download |
|
Produktumweltprofil
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (4)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | VigiPacT |
| Kurzbezeichnung des Geräts | IA80 |
| Produkt- oder Komponententyp | Fehlerstromsensor |
| Geräteanwendung | Geräteüberwachung und -steuerung |
| Kompatible Produktfamilie | VigiPacT RH10M Fehlerstrom-Schutzrelais VigiPacT RH10P Fehlerstrom-Schutzrelais VigiPacT RH21M Fehlerstrom-Schutzrelais VigiPacT RH21P Fehlerstrom-Schutzrelais VigiPacT RH68M Fehlerstrom-Schutzrelais VigiPacT RH86M Fehlerstrom-Schutzrelais VigiPacT RH86P Fehlerstrom-Schutzrelais VigiPacT RH99M Fehlerstrom-Schutzrelais VigiPacT RH99P Fehlerstrom-Schutzrelais VigiPacT RH197M Fehlerstrom-Schutzrelais VigiPacT RH197P Fehlerstrom-Schutzrelais VigiPacT RHU Fehlerstrom-Schutzrelais VigiPacT RHUs Fehlerstrom-Schutzrelais VigiPacT RMH Fehlerstrom-Schutzrelais |
| Typ des Stromsensors | Geschlossener Toroid vom Typ A |
| [Ie] Betriebsbemessungstrom | 160 A | Zusatzmerkmale |
| Transformatorübersetzungsverhältnis | 1/1000 |
| Netzwerktyp | AC/DC |
| Netzwerkfrequenz | 45 - 440 Hz |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 85 kA für 0,5 s |
| zul. Restkurzschl.-Sp.-Fest. | 85 kA / 0,5 s entspricht IEC 60947-2 |
| [Ui] Bemessungs-Isolationsspannung | 1000 V |
| Überspannungskategorie | IV |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 12 kV |
| Montagemodus | Fixiert (Kabel) Fixiert (Rückwand ohne Aussparung) Fixiert (Profil-Stahlblech) Fixiert (Rückwand mit Schlitzen) Aufsteckbar (DIN-Schiene) |
| Heizwert | 3,19 MJ |
| Anschlüsse - Klemmen | Schraubverbindung 0,22 mm² |
| Durchmesser | Innen: 80 mm |
| äußerer Kabeldurchmesser | 40 mm: 95 mm² (Maximum) |
| Produktgewicht | 0,42 kg |
| Höhe | 122 mm |
| Breite | 150 mm |
| Tiefe | 44 mm | Montage |
| Schutzart (IP) | Stecker: IP20 IP30 |
| Umgebungseigenschaften | Feuchte Wärme, außerhalb Betrieb (25 - 55 °C, rel. LF 95 %) : 28 Zyklen entspricht IEC 60068-2-30 Salznebel: Kb/2 entspricht IEC 60068-2-52 Feuchte Wärme, bei Betrieb: Kategorie C2: 48 Stunden entspricht IEC 60068-2-56 |
| Verschmutzungsgrad | Stufe 3 entspricht IEC 60664-1 |
| Umgebungstemperatur bei Betrieb | -35…70 °C |
| Umgebungstemperatur bei Lagerung | -55…85 °C |
| Normen | IEC 60947-2 |
| Produktzertifizierungen | CE | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 332,0 g |
| VPE 1 Höhe | 5,4 cm |
| VPE 1 Breite | 13,2 cm |
| VPE 1 Länge | 16,4 cm |
| VPE 2 Art | S04 |
| VPE 2 Menge | 40 |
| VPE 2 Gewicht | 14,046 kg |
| VPE 2 Höhe | 30,0 cm |
| VPE 2 Breite | 40,0 cm |
| VPE 2 Länge | 60,0 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
