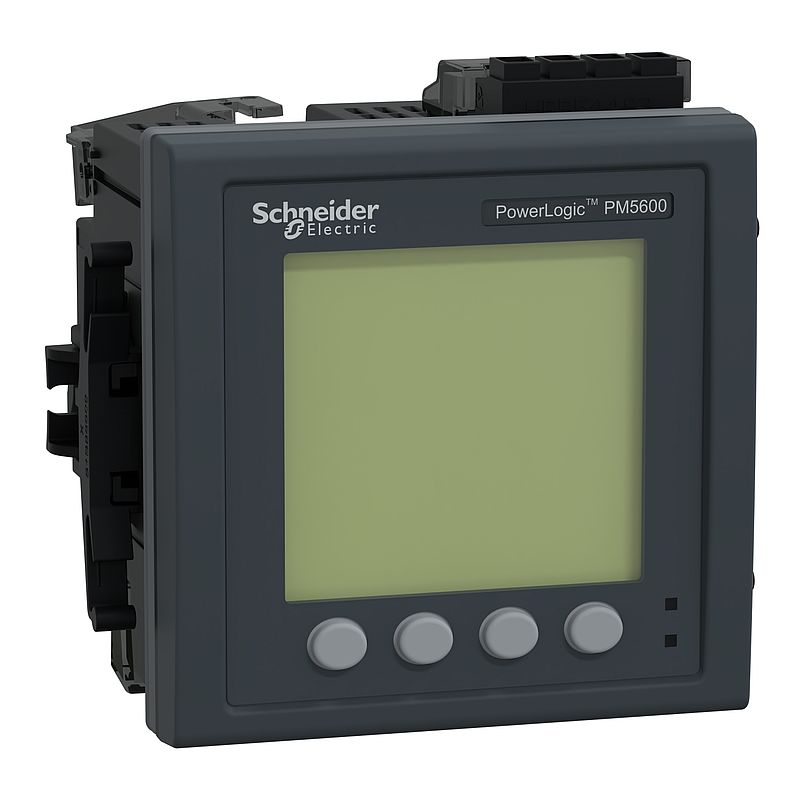

Universalmessgerät PM5660, 2 Ethernet, bis 63. Harmonischen, 2 Digitaleingang und 2 -ausgang, RCM, Klasse 0,2s

METSEPM5660

Hauptdokumente

Produktdatenblatt Download
Umweltzertifikat  (ROHS/REACH) Download
Entsorgungsinformation Download
Produktumweltprofil Download
Sonstiger technischer Leitfaden Download
Gebrauchsanleitung Download
Benutzerhandbuch Download
Software - Hotfix & Patch Download
CAD Download
Katalog Download
Konformitätserklärung Download
Firmware Download

Dieses Produkt ist kompatibel mit

Transformatoren (116)

Spezifikationen

Hauptmerkmale
Baureihe PowerLogic
Produktname PowerLogic PM5000
Kurzbezeichnung des Geräts PM5660
Produkt- oder Komponententyp Leistungsmesser
Zusatzmerkmale
Analyse der Netzqualität bis zur 63. Oberschwingung
Differenzstrom-Überwachung
Messgerätetyp Gemessener Neutralleiterstrom
Berechneter Erdschlussstrom
Fehlerstrom I0
Geräteanwendung Gateway
Erfassung von S0-Impulsen für Messungen von Wasser, Luft, Gas, Strom, Dampf
Stromüberwachung
Multitarif
Messwerttyp Strom
Spannung
Frequenz
Leistungsfaktor
Energie
Wirk- und Blindleistung
Versorgungsspannung 100 - 300 V DC
90 - 528 V AC 45 - 65 Hz
Netzwerkfrequenz 60 Hz
50 Hz
[In] Bemessungsstrom 1 A
5 A
Netzwerktyp 3P + N
3P
1P + N
Max. Leistungsaufnahme in VA 16 VA bei 480 V
Durchlaufzeit 35 ms 120 V AC typisch
129 ms 230 V AC typisch
50 ms 125 V DC typisch
Displaytyp Integriertes monochromes Grafik-LCD-Display
Displayauflösung 128 x 128 Pixel
Abtastrate 128 Abtastungen/Zyklus
Messstrom 50…10000 mA
Analoger Eingangstyp Spannung (Impedanz 5 MOhm)
Strom (Impedanz <= 0,3 mOhm)
Messspannung 20…400 V AC 45 - 65 Hz zwischen Phase und Neutral
20…828 V AC 45 - 65 Hz zwischen Phasen
Frequenzmessbereich 45…65 Hz
Anzahl der Eingänge 4 digital
Messgenauigkeit Scheinleistung +/- 0.5 %
Frequenz +/- 0,05 %
Wirkenergie +/- 0,2 %
Blindenergie +/-1 %
Wirkleistung +/- 0,2 %
Spannung +/-0,1 %
Leistungsfaktor +/- 0,005
Strom +/- 0,15 %
Blindleistung +/-1 %
Genauigkeitsklasse Klasse 0,2S Wirkenergie entspricht IEC 62053-22
Anzahl der Ausgänge 2 digital
Angezeigte Informationen Tarif (8)
Kommunikationsprotokoll Modbus RTU und ASCII bei 9, 6, 19, 2 und 38,4 kBaud gerade/ungerade oder keine - 2 Drähte, Isolierung 2500 V
JBUS
Modbus TCP/IP bei 10/100 mBit/s, Isolierung 2500 V
Ethernet Modbus TCP/IP daisy chain
BACnet IP
DNP3 über Ethernet
Unterstützung von Kommunikationsanschlüssen RS485
Ethernet
Kommunikations-Gateway Ethernet/seriell
Datenaufzeichnung Ereignisaufzeichnung
Wartungsprotokolle
Minimal-/Maximalwerte von Echtzeitwerten
Datenprotokolle
Alarmprotokolle
Zeitstempelung
Speicherkapazität 1,1 MB
Webdienste Alarmbenachrichtigung per E-Mail
Webserver
Diagnose über vordefinierte Webseiten
Anzeige der Daten in Echtzeit
Ethernet-Service SNTP-Client
SNMP-Nachrichten
Anschlüsse - Klemmen Spannungsschaltkreis: Schraubklemmenleiste4
Steuerkreis: Schraubklemmenleiste2
Stromwandler: Schraubklemmenleiste6
RS485 Verbindung: Schraubklemmenleiste4
Digitaleingang: Schraubklemmenleiste8
Digitaler Ausgang: Schraubklemmenleiste4
Ethernet-Netzwerk: RJ45 Stecker2
Montagemodus Flächenbündig
Montagehalterung Rahmenbedingungen
Produktzertifizierungen CE entspricht IEC 61010-1
CULus entspricht UL 61010-1
Breite 96 mm
Tiefe 72 mm
Höhe 96 mm
Produktgewicht 450 g
Normen EN 50470-3
IEC 61557-12:2015
IEC 62053-22:2020
IEC 62053-24
IEC 60529
EN 50470-1
UL 61010-1
IEC 62053-23:2020
IEC 62052-11:2020
IEC 62052-31:2015
Montage
Elektromagnetische Verträglichkeit Grenzwerte für Oberschwingungs-Stromemissionen Klasse A entspricht IEC 61000-3-2
Leitungsgebundene HF-Störungen Level 3 entspricht IEC 61000-4-6
Magnetfeld bei Netzfrequenz Stufe 4 entspricht IEC 61000-4-8
Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht EN 55022
Begrenzung von Spannungswechseln und -schwankungen sowie Niederspannungsschwankungen entspricht IEC 61000-3-3
Elektrostatische Entladung - Teststufe: 8 kV Stufe 4 entspricht IEC 61000-4-2
Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder entspricht IEC 61000-4-3
Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4
Prüfung der Störfestigkeit gegen Überspannungen Stufe 4 entspricht IEC 61000-4-5
Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11
Schutzart (IP) IP54 Anzeige: entspricht IEC 60529
IP30 Rückseite: entspricht IEC 60529
Verschmutzungsgrad 2
Umgebungstemperatur bei Lagerung -40…85 °C
Relative Luftfeuchtigkeit 5…95 % bei 50 °C nicht kondensierend
Umgebungstemperatur bei Betrieb -25…70 °C
Betriebshöhe <= 3.000 m
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Gewicht 652,0 g
VPE 1 Höhe 11,5 cm
VPE 1 Breite 12,5 cm
VPE 1 Länge 12,5 cm
VPE 2 Art S03
VPE 2 Menge 12
VPE 2 Gewicht 8,211 kg
VPE 2 Höhe 30,0 cm
VPE 2 Breite 30,0 cm
VPE 2 Länge 40,0 cm
VPE 3 Art P06
VPE 3 Menge 96
VPE 3 Gewicht 73,688 kg
VPE 3 Höhe 75,0 cm
VPE 3 Breite 80,0 cm
VPE 3 Länge 60,0 cm
Vertragliche Gewährleistung
Gewährleistung 18 Monate

Nachhaltigkeit

Environmental data
EU-RoHS-Richtlinie Konform mit Ausnahmen
EU-RoHS-Deklaration
WEEE Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen
Rücknahme No
CO2-Bilanz (kg CO2 eq.) 487
