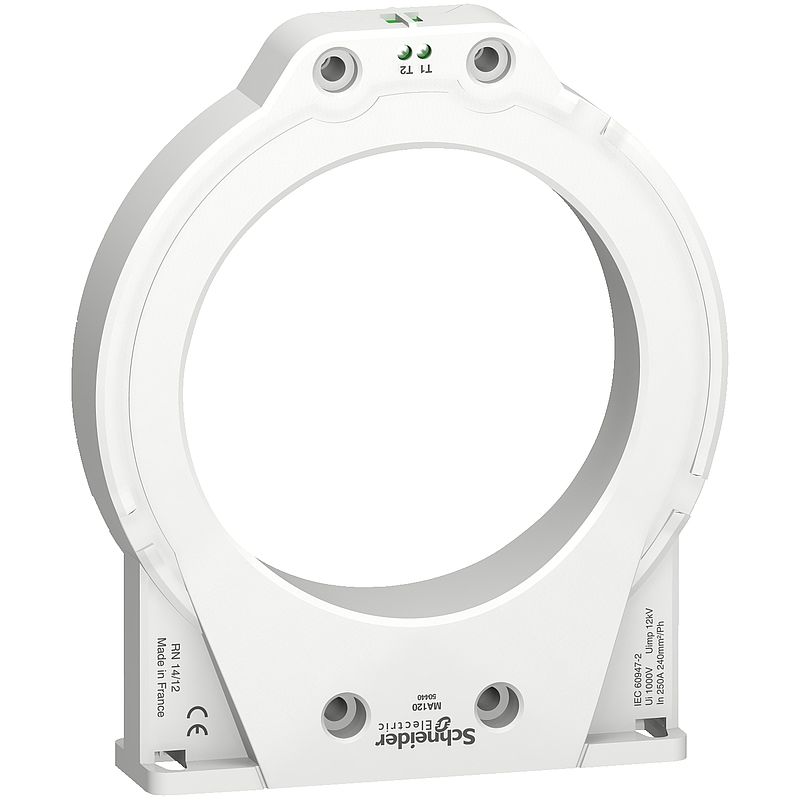

Geschlossener Ringkern für Fehlerstromschutz MA, Ø 120mm
50440
Materialpreisgruppe : DD
802,00 EUR
EAN Code: 3303430504405
Hauptdokumente
 Produktdatenblatt | Download |
| Maßzeichnung | Download |
| Sonstiger technischer Leitfaden | Download |
| Umweltzertifikat (ROHS/REACH) | Download |
| Benutzerhandbuch | Download |
| Katalog | Download |
| CAD | Download |
| Gebrauchsanleitung | Download |
| Entsorgungsinformation | Download |
| Produktumweltprofil | Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (4)Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | VigiPacT |
| Kurzbezeichnung des Geräts | MA120 |
| Produkt- oder Komponententyp | Fehlerstromsensor |
| Geräteanwendung | Geräteüberwachung und -steuerung |
| Kompatible Produktfamilie | VigiPacT RH10M Fehlerstrom-Schutzrelais VigiPacT RH10P Fehlerstrom-Schutzrelais VigiPacT RH21M Fehlerstrom-Schutzrelais VigiPacT RH21P Fehlerstrom-Schutzrelais VigiPacT RH68M Fehlerstrom-Schutzrelais VigiPacT RH86M Fehlerstrom-Schutzrelais VigiPacT RH86P Fehlerstrom-Schutzrelais VigiPacT RH99M Fehlerstrom-Schutzrelais VigiPacT RH99P Fehlerstrom-Schutzrelais VigiPacT RH197M Fehlerstrom-Schutzrelais VigiPacT RH197P Fehlerstrom-Schutzrelais VigiPacT RHU Fehlerstrom-Schutzrelais VigiPacT RHUs Fehlerstrom-Schutzrelais VigiPacT RMH Fehlerstrom-Schutzrelais |
| Typ des Stromsensors | Geschlossener Toroid vom Typ A |
| [Ie] Betriebsbemessungstrom | 250 A | Zusatzmerkmale |
| Transformatorübersetzungsverhältnis | 1/1000 |
| Netzwerktyp | AC/DC |
| Netzwerkfrequenz | 45 - 440 Hz |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 85 kA für 0,5 s |
| zul. Restkurzschl.-Sp.-Fest. | 85 kA / 0,5 s entspricht IEC 60947-2 |
| [Ui] Bemessungs-Isolationsspannung | 1000 V |
| Überspannungskategorie | IV |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 12 kV |
| Montagemodus | Fixiert (Kabel) Fixiert (Rückwand ohne Aussparung) Fixiert (Profil-Stahlblech) Fixiert (Rückwand mit Schlitzen) Aufsteckbar (DIN-Schiene) |
| Heizwert | 3,89 MJ |
| Anschlüsse - Klemmen | Schraubverbindung 0,22 mm² |
| Durchmesser | Innen: 120 mm |
| äußerer Kabeldurchmesser | 60 mm: 240 mm² (Maximum) |
| Produktgewicht | 0,59 kg |
| Höhe | 164 mm |
| Breite | 190 mm |
| Tiefe | 44 mm | Montage |
| Schutzart (IP) | Stecker: IP20 IP30 |
| Umgebungseigenschaften | Feuchte Wärme, außerhalb Betrieb (25 - 55 °C, rel. LF 95 %) : 28 Zyklen entspricht IEC 60068-2-30 Salznebel: Kb/2 entspricht IEC 60068-2-52 Feuchte Wärme, bei Betrieb: Kategorie C2: 48 Stunden entspricht IEC 60068-2-56 |
| Verschmutzungsgrad | Stufe 3 entspricht IEC 60664-1 |
| Umgebungstemperatur bei Betrieb | -35…70 °C |
| Umgebungstemperatur bei Lagerung | -55…85 °C |
| Normen | IEC 60947-2 |
| Produktzertifizierungen | CE | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 538,000 g |
| VPE 1 Höhe | 5,100 cm |
| VPE 1 Breite | 17,600 cm |
| VPE 1 Länge | 20,200 cm |
| VPE 2 Art | S04 |
| VPE 2 Menge | 26 |
| VPE 2 Gewicht | 14,340 kg |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 40,000 cm |
| VPE 2 Länge | 60,000 cm |
| VPE 3 Art | P12 |
| VPE 3 Menge | 104 |
| VPE 3 Gewicht | 70,288 kg |
| VPE 3 Höhe | 50,000 cm |
| VPE 3 Breite | 80,000 cm |
| VPE 3 Länge | 120,000 cm | Vertragliche Gewährleistung |
| Garantie | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
| EU-RoHS-Richtlinie | Konform mit Ausnahmen |
| Quecksilberfrei | Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
