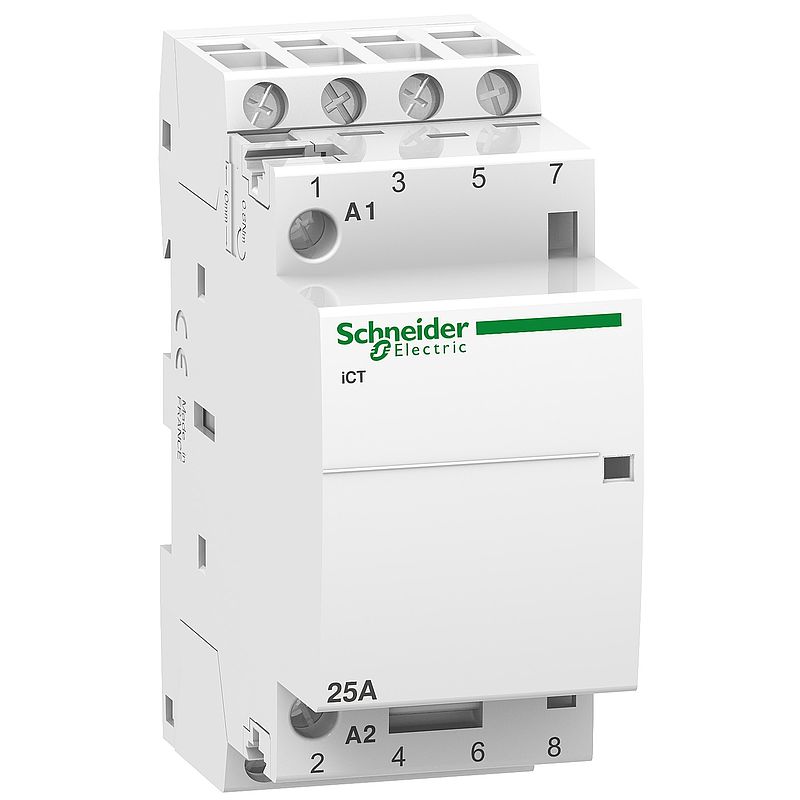

Installationsschütz iCT 25A 4S 24V 50Hz
A9C20134
Materialpreisgruppe : D3
Hauptdokumente
 Produktdatenblatt | Download |
| Declaration of Conformity (Sustainability) | Download |
| Declaration of conformity | Download |
| Environmental Disclosure | Download |
| Broschüre | Download |
| Certificate | Download |
| CAD | Download |
| Katalog | Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| range of product | Acti9 |
| Produktname | Acti9 iCT |
| Produkt- oder Komponententyp | Schütz |
| Kurzbezeichnung des Geräts | iCT |
| Geräteanwendung | Motor - Heizung - Beleuchtung |
| Poles | 4P |
| Nennbetriebsstrom Ie | 25 A AC-7A 8,5 A AC-7B |
| Zusammensetzung des Polkontakts | 4 S |
| Netzwerktyp | AC |
| Steuerungstyp | Fernsteuerung |
| [Uc] Steuerkreisspannung | 24 V AC 50 Hz | Zusatzmerkmale |
| Netzwerkfrequenz | 50 Hz |
| [Ue] Betriebsbemessungsspannung | 400 V AC 50 Hz |
| Max. Leistung | 1,6 W bei 400 V AC |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Typ des Steuersignals | Gewartet |
| Taktfrequenz | 100 Schaltvorgänge/Tag |
| Lokale Signalisierung | Aktionsanzeige |
| Halteleistungsaufnahme in VA | 4,6 VA |
| Anzugsleistung in VA | 34 VA |
| Montagemodus | Aufsteckbar |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| 9-mm-Raster | 4 |
| Höhe | 81 mm |
| Breite | 36 mm |
| Tiefe | 60 mm |
| Farbe | Weiß |
| Mechanische Lebensdauer | 1000000 Zyklen |
| elektrische Lebensdauer | 100000 Zyklen IEC/EN 61095 25 A 50 Hz AC-7A 30000 Zyklen IEC/EN 61095 8,5 A 50 Hz AC-7B 30000 Zyklen IEC/EN 61095 50 Hz AC-7C 100000 Zyklen EN/IEC 60947-4-1 50 Hz AC-1 30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-3 30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-5A 30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-5B |
| Anschlüsse - Klemmen | Steuerkreis: Tunnelklemmen2 Kabel 1,5 mm² fest Stromkreis: Tunnelklemmen1 Kabel 1…4 mm² flexibel Stromkreis: Tunnelklemmen1 Kabel 1,5…6 mm² fest Steuerkreis: Tunnelklemmen1 Kabel 1,5…2,5 mm² fest Steuerkreis: Tunnelklemmen2 Kabel 1,5…2,5 mm² flexibel |
| [M] Anzugsdrehmoment | Steuerkreis: 0,8 Nm Stromkreis: 0,8 Nm |
| Produktkompatibilität | IACTp IACTs IACTc IATEt |
| Kompatibilitätscode | ICT |
| Marktsegment | Kleingewerbe Gebäude | Montage |
| Normen | IEC/EN 61095 |
| Geräuschpegel | 30 dB |
| Wärmeabgabe | 1,6 W bei 50/60 Hz |
| Schutzart (IP) | IP20 |
| Verschmutzungsgrad | 2 |
| Tropentauglichkeit | 2 entspricht EN 60947-4-1 2 entspricht EN 61095 2 entspricht IEC 1095 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -5…60 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 234 g |
| VPE 1 Höhe | 4 cm |
| VPE 1 Breite | 11 cm |
| VPE 1 Länge | 12,3 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 6 |
| VPE 2 Gewicht | 1,482 kg |
| VPE 2 Höhe | 11,5 cm |
| VPE 2 Breite | 12,5 cm |
| VPE 2 Länge | 25 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 36 |
| VPE 3 Gewicht | 9,37 kg |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm | Vertragliche Gewährleistung |
| Garantie | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie  | Konform mit Ausnahmen |
| Quecksilberfrei | Ja |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
