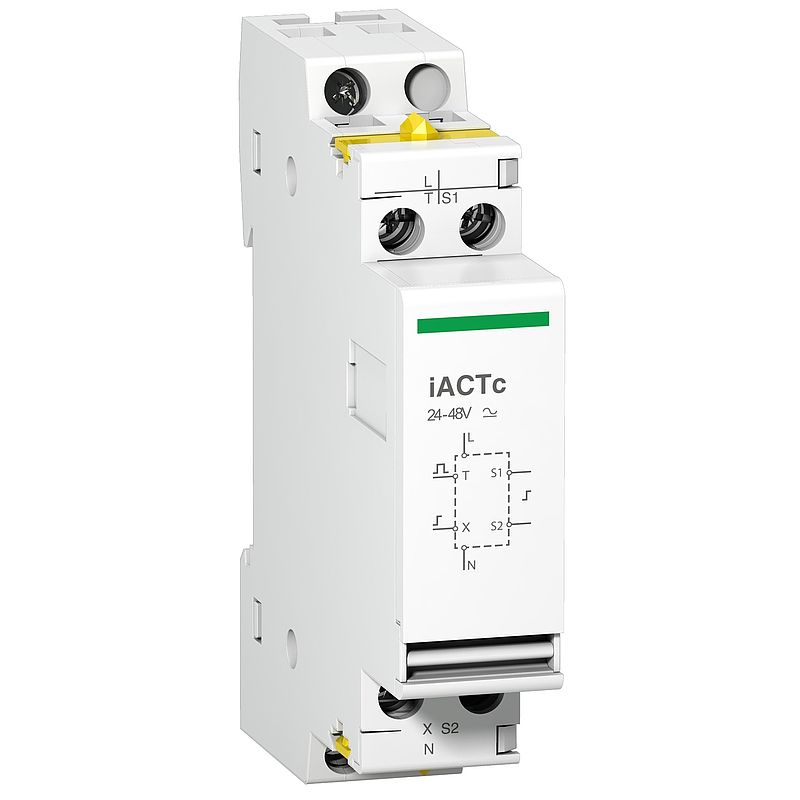

Impulssteuergerät iACTc, 24-48V AC
A9C18309
Materialpreisgruppe
: D3
111,00 EUR
EAN Code: 3606480097935
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Konformitätserklärung
|
Download |
|
Gebrauchsanleitung
|
Download |
|
Katalog
|
Download |
|
Zertifikat
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (13)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Baureihe | Acti9 |
| Produkt- oder Komponententyp | Double control input auxiliary |
| Kurzbezeichnung des Geräts | iACTc |
| Steuerkreisspannung | 24 - 48 V AC 50/60 Hz Impuls 250 ms 24 - 48 V AC 50/60 Hz gewartet |
| [UH,nom] Bemessungs-Betriebsspannung | 24-48 V AC bei 50/60 Hz | Zusatzmerkmale |
| maximaler Ausgangsstrom | 0,2 A Halten 2 A Einschaltstrom |
| Halteleistungsaufnahme in VA | 3 VA |
| Montagemodus | Befestigt, links an CT |
| Montagehalterung | DIN-Schiene |
| 9-mm-Raster | 2 |
| Höhe | 81 mm |
| Breite | 18 mm |
| Tiefe | 60 mm |
| Farbe | Weiß |
| Überspannungskategorie | III |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| [Ui] Bemessungs-Isolationsspannung | 440 V |
| Normen | IEC/EN 61095 |
| Anschlüsse - Klemmen | Steuerkreis: Tunnelklemmen 2 Kabel(n) 2,5 mm² flexibel Steuerkreis: Tunnelklemmen 2 Kabel(n) 1,5 mm² fest Steuerkreis: Tunnelklemmen 1 Kabel(n) 1,5…2,5 mm² fest Steuerkreis: Tunnelklemmen 1 Kabel(n) 1,5…2,5 mm² flexibel mit Aderendhülse Steuerkreis: gelbe Clips |
| Drahtabisolierungslänge | 9 mm |
| [M] Anzugsdrehmoment | 0,8 Nm |
| Kompatible Produktfamilie | Acti9 Acti9 iCT |
| Marktsegment | Kleingewerbe Gebäude |
| Kompatibilitätscode | IACTc | Montage |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Umgebungstemperatur bei Betrieb | -5…50 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 88,000 g |
| VPE 1 Höhe | 2,500 cm |
| VPE 1 Breite | 7,900 cm |
| VPE 1 Länge | 9,000 cm |
| VPE 2 Art | S01 |
| VPE 2 Menge | 24 |
| VPE 2 Gewicht | 2,295 kg |
| VPE 2 Höhe | 15,000 cm |
| VPE 2 Breite | 15,000 cm |
| VPE 2 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data|
EU-RoHS-Richtlinie
|
Konform mit Ausnahmen |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| SCIP-Nummer | 874eaa72-407d-4df4-8e46-7d96313f1338 |
| Verpackung ohne Kunststoff | Ja |
| Verpackung mit Recycling-Karton | Nein |
| Rücknahme | No |
