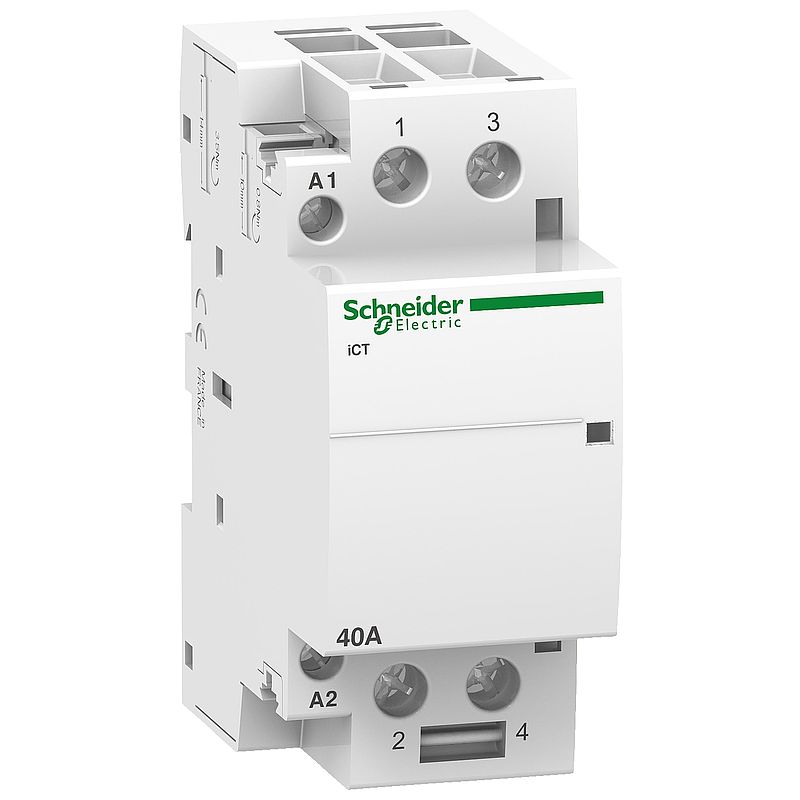

Installationsschütz iCT 40A 2S 220/240V 50Hz

A9C20842
Materialpreisgruppe : D3
Green Premium
124,00 EUR
EAN Code: 3606480088605
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Declaration of Conformity (Sustainability) Download
Konformitätserklärung Download
Produktumweltprofil Download
Broschüre Download
Certificate Download
CAD Download
Katalog Download
Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile: Kompatible Produkte

A9A27062

Füll- und Distanzstück, 9mm, weiß

15,25 EUR
Zubehörteile (1)

Zusatzausrüstungen: Kompatible Produkte

A9C18308

Impulssteuergerät iACTc, 230-240V AC

111,00 EUR
A9C15920

Störspannungsbegrenzer iACTp 220-240V AC

84,80 EUR
A9C15419

Zeitverzögerung iATEt, 24-230V AC / 24-110V DC

129,00 EUR
A9C15915

Hilfsschalter iACTs für Schütz iCT, 1W

32,95 EUR
A9C15924

Hilfsmodul iACT24 für Fernschalten iCT mit Ti24-SPS-Schnittstelle, 24V DC

94,60 EUR
A9C15916

Hilfsschalter iACTs für Schütz iCT, 2S

36,00 EUR
A9C15914

Hilfsschalter iACTs für Schütz iCT, 1S+1Ö

34,90 EUR
Zusatzausrüstungen (7)

Spezifikationen

Hauptmerkmale
Produktsortiment Acti9
Produktname Acti9 iCT
Produkt- oder Komponententyp Schütz
Kurzbezeichnung des Geräts iCT
Geräteanwendung Motor - Heizung - Beleuchtung
Pole 2P
Nennbetriebsstrom Ie 40 A AC-7A
15 A AC-7B
Zusammensetzung des Polkontakts 2 S
Netzwerktyp AC
Kontrolltyp Fernsteuerung
[Uc] Steuerkreisspannung 220 - 240 V AC 50 Hz
Zusatzmerkmale
Netzwerkfrequenz 50 Hz
[Ue] Betriebsbemessungsspannung 250 V AC 50 Hz
Max. Leistung 1,6 W bei 250 V AC
[Ui] Bemessungs-Isolationsspannung 500 V AC 50/60 Hz
[Uimp] Bemessungs-Stoßspannungsfestigkeit 4 kV
Typ des Steuersignals Gewartet
Taktfrequenz 100 Schaltvorgänge/Tag
Lokale Signalisierung Aktionsanzeige
Halteleistungsaufnahme in VA 4,6 VA
Anzugsleistung in VA 34 VA
Montagemodus Aufsteckbar
Montagehalterung 35 mm symmetrische DIN-Schiene
9-mm-Raster 4
Höhe 85 mm
Breite 36 mm
Tiefe 60 mm
Farbe Weiß
Mechanische Lebensdauer 1000000 Zyklen
elektrische Lebensdauer 100000 Zyklen IEC/EN 61095 40 A 50 Hz AC-7A
30000 Zyklen IEC/EN 61095 15 A 50 Hz AC-7B
30000 Zyklen IEC/EN 61095 50 Hz AC-7C
100000 Zyklen EN/IEC 60947-4-1 50 Hz AC-1
30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-3
30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-5A
30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-5B
Anschlüsse - Klemmen Steuerkreis: Tunnelklemmen2 Kabel 1,5 mm² fest
Steuerkreis: Tunnelklemmen1 Kabel 1,5…2,5 mm² fest
Stromkreis: Tunnelklemmen1 Kabel 6…16 mm² flexibel
Stromkreis: Tunnelklemmen1 Kabel 6…25 mm² fest
Steuerkreis: Tunnelklemmen2 Kabel 1,5…2,5 mm² flexibel
[M] Anzugsdrehmoment Steuerkreis: 0,8 Nm
Stromkreis: 3,5 Nm
Produktkompatibilität IACTc
IACTs
IACTp
IATEt
Kompatibilitätscode ICT
Marktsegment Kleingewerbe
Gebäude
Montage
Normen IEC/EN 61095
Geräuschpegel 30 dB
Wärmeabgabe 1,6 W bei 50/60 Hz
Schutzart (IP) IP20 entspricht IEC 60529
IP40 (modulares Gehäuse) entspricht IEC 60529
Verschmutzungsgrad 2
Tropentauglichkeit 2 entspricht EN 60947-4-1
2 entspricht EN 61095
2 entspricht IEC 1095
Relative Luftfeuchtigkeit 95 % bei 55 °C
Betriebshöhe 2.000 m
Umgebungstemperatur bei Betrieb -5…60 °C
Umgebungstemperatur bei Lagerung -40…70 °C
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Gewicht 256,000 g
VPE 1 Höhe 4,000 cm
VPE 1 Breite 11,000 cm
VPE 1 Länge 12,000 cm
VPE 2 Art BB1
VPE 2 Menge 6
VPE 2 Gewicht 1,614 kg
VPE 2 Höhe 11,500 cm
VPE 2 Breite 12,500 cm
VPE 2 Länge 25,000 cm
VPE 3 Art S03
VPE 3 Menge 36
VPE 3 Gewicht 10,179 kg
VPE 3 Höhe 30,000 cm
VPE 3 Breite 30,000 cm
VPE 3 Länge 40,000 cm
Vertragliche Gewährleistung
Gewährleistung 18 months

Nachhaltigkeit

Green Premium

Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.

Weitere Informationen

Nachhaltigkeit
Angebotsstatus nachhaltiges Produkt Green Premium Produkt
EU-RoHS-Richtlinie Konform mit Ausnahmen
Mercury free Ja
Kreislaufwirtschafts-Profil Keine besonderen Recycling-Verfahren erforderlich
