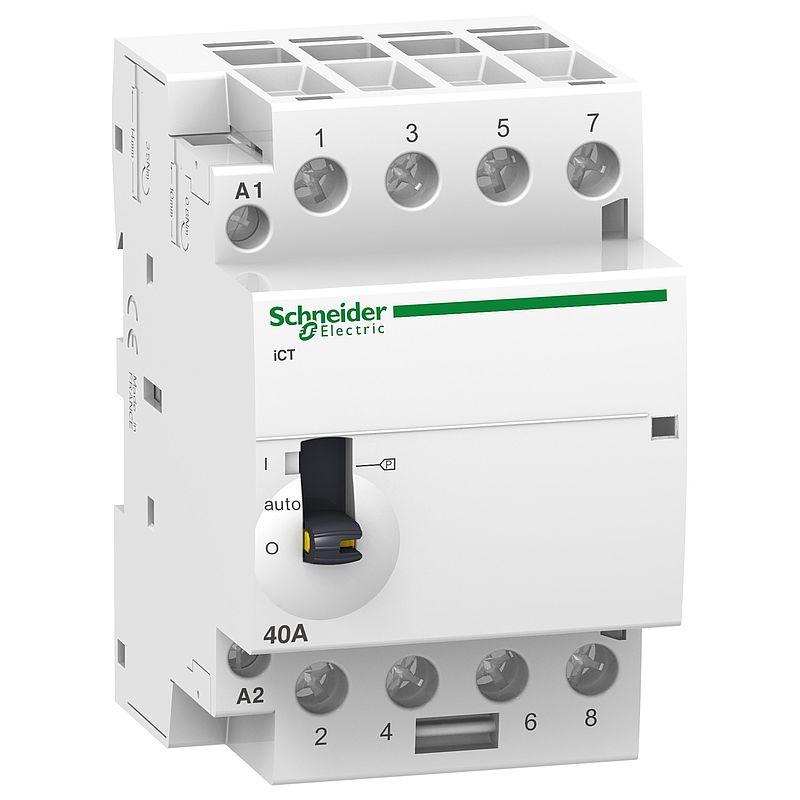

Installationsschütz iCT 40A 4S 24V 50Hz MO
A9C21144
Materialpreisgruppe
: D3
187,50 EUR
EAN Code: 3606480375262
Hauptdokumente
 Produktdatenblatt |
Download |
|
Umweltzertifikat (ROHS/REACH)
|
Download |
|
Konformitätserklärung
|
Download |
|
Produktumweltprofil
|
Download |
|
Katalog
|
Download |
|
Zertifikat
|
Download |
|
CAD
|
Download |
Dieses Produkt ist kompatibel mit
Zubehörteile: Kompatible Produkte
Zubehörteile (1)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| Produktsortiment | Acti9 |
| Produktname | Acti9 iCT |
| Produkt- oder Komponententyp | Schütz |
| Kurzbezeichnung des Geräts | iCT |
| Geräteanwendung | Motor - Heizung - Beleuchtung |
| Pole | 4P |
| Nennbetriebsstrom Ie | 40 A AC-7A 15 A AC-7B |
| Zusammensetzung des Polkontakts | 4 S |
| Netzwerktyp | AC |
| Kontrolltyp | Fernsteuerung und manuelle Steuerung |
| [Uc] Steuerkreisspannung | 24 V AC 50 Hz | Zusatzmerkmale |
| Netzwerkfrequenz | 50 Hz |
| [Ue] Betriebsbemessungsspannung | 400 V AC 50 Hz |
| Max. Leistung | 2,1 W bei 400 V AC |
| [Ui] Bemessungs-Isolationsspannung | 500 V AC 50/60 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 4 kV |
| Typ des Steuersignals | Gewartet |
| Taktfrequenz | 100 Schaltvorgänge/Tag |
| Lokale Signalisierung | Aktionsanzeige |
| Halteleistungsaufnahme in VA | 6,5 VA |
| Anzugsleistung in VA | 53 VA |
| Montagemodus | Aufsteckbar |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| 9-mm-Raster | 6 |
| Höhe | 85 mm |
| Breite | 54 mm |
| Tiefe | 73,5 mm |
| Farbe | Weiß |
| Mechanische Lebensdauer | 1000000 Zyklen |
| elektrische Lebensdauer | 100000 Zyklen IEC/EN 61095 40 A 50 Hz AC-7A 30000 Zyklen IEC/EN 61095 15 A 50 Hz AC-7B 30000 Zyklen IEC/EN 61095 50 Hz AC-7C 100000 Zyklen EN/IEC 60947-4-1 50 Hz AC-1 30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-3 30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-5A 30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-5B |
| Anschlüsse - Klemmen | Steuerkreis: Tunnelklemmen2 Kabel 1,5 mm² fest Steuerkreis: Tunnelklemmen1 Kabel 1,5…2,5 mm² fest Stromkreis: Tunnelklemmen1 Kabel 6…16 mm² flexibel Stromkreis: Tunnelklemmen1 Kabel 6…25 mm² fest Steuerkreis: Tunnelklemmen2 Kabel 1,5…2,5 mm² flexibel |
| [M] Anzugsdrehmoment | Steuerkreis: 0,8 Nm Stromkreis: 3,5 Nm |
| Produktkompatibilität | IATEt IACTc IACTp IACTs |
| Kompatibilitätscode | ICT |
| Marktsegment | Kleingewerbe Gebäude |
Montage |
| Normen | IEC/EN 61095 |
| Geräuschpegel | 30 dB |
| Wärmeabgabe | 2,1 W |
| Schutzart (IP) | IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529 |
| Verschmutzungsgrad | 2 |
| Tropentauglichkeit | 2 entspricht EN 60947-4-1 2 entspricht EN 61095 2 entspricht IEC 1095 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Betriebshöhe | 2.000 m |
| Umgebungstemperatur bei Betrieb | -5…60 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 364,000 g |
| VPE 1 Höhe | 5,800 cm |
| VPE 1 Breite | 11,000 cm |
| VPE 1 Länge | 12,100 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 4 |
| VPE 2 Gewicht | 1,535 kg |
| VPE 2 Höhe | 11,500 cm |
| VPE 2 Breite | 12,500 cm |
| VPE 2 Länge | 25,000 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 24 |
| VPE 3 Gewicht | 9,629 kg |
| VPE 3 Höhe | 30,000 cm |
| VPE 3 Breite | 30,000 cm |
| VPE 3 Länge | 40,000 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Environmental data|
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
| Giftiges Schwermetall frei | Ja |
|
Quecksilberfrei
|
Ja |
| WEEE | Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen |
| Kreislaufwirtschaftsprofil | Keine besonderen Recycling-Verfahren erforderlich |
| Verpackung ohne Kunststoff | Nein |
| Verpackung mit Recycling-Karton | Nein |
| SCIP-Nummer | 6763a476-30bc-4d05-a4bb-93f8d65c3771 |
| Rücknahme | No |
| CO2-Bilanz (kg CO2 eq.) | 431 |
