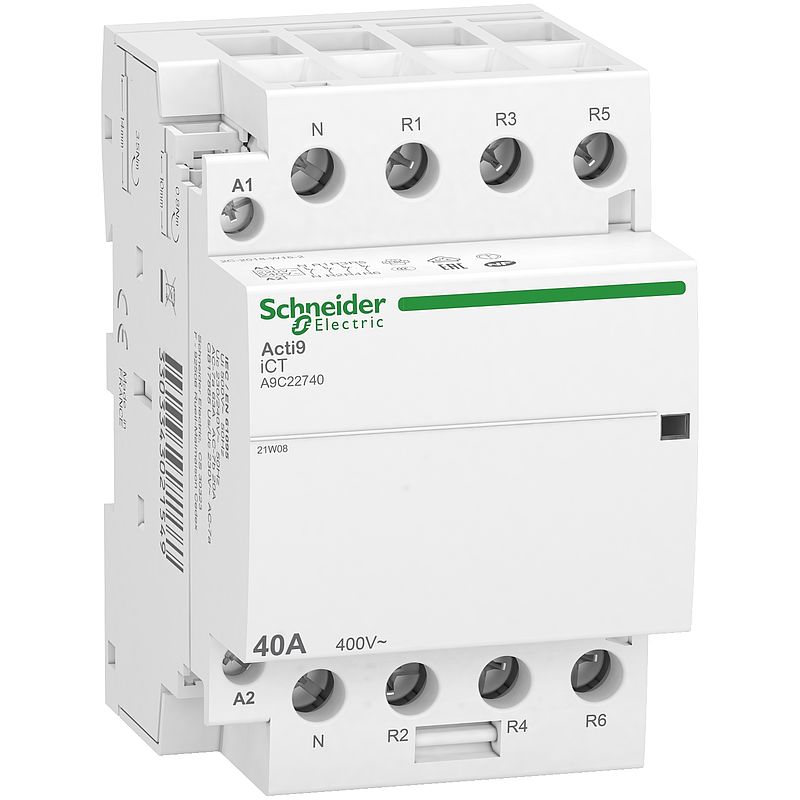

Installationsschütz iCT, 40A, 3P+N, 4-Öffner Kontakte, 220/240V 50Hz

A9C22740
Materialpreisgruppe : D3
186,00 EUR
EAN Code: 3606489737153
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Konformitätserklärung Download
Produktumweltprofil Download
Broschüre Download
Anwendungshinweise Download
Umweltzertifikat  (ROHS/REACH) Download
Informationsvideo Video anzeigen
Zertifikat Download
CAD Download
Katalog Download
Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile: Kompatible Produkte

A9A27062

Füll- und Distanzstück, 9mm, weiß

15,25 EUR
Zubehörteile (1)

Zusatzausrüstungen: Kompatible Produkte

A9C15914

Hilfsschalter iACTs für Schütz iCT, 1S+1Ö

34,90 EUR
A9C15916

Hilfsschalter iACTs für Schütz iCT, 2S

36,00 EUR
A9C15915

Hilfsschalter iACTs für Schütz iCT, 1W

32,95 EUR
A9C15419

Zeitverzögerung iATEt, 24-230V AC / 24-110V DC

129,00 EUR
A9C18308

Impulssteuergerät iACTc, 230-240V AC

111,00 EUR
A9C15920

Störspannungsbegrenzer iACTp 220-240V AC

84,80 EUR
A9C15924

Hilfsmodul iACT24 für Fernschalten iCT mit Ti24-SPS-Schnittstelle, 24V DC

94,60 EUR
Zusatzausrüstungen (7)

Spezifikationen

Hauptmerkmale
Produktsortiment Acti9
Produktname Acti9 iCT
Produkt- oder Komponententyp Schütz
Kurzbezeichnung des Geräts iCT
Geräteanwendung Beleuchtung
Pole 3P + N
Nennbetriebsstrom Ie 40 A AC-7A
15 A AC-7B
Zusammensetzung des Polkontakts 4 Ö
Netzwerktyp AC
Kontrolltyp Fernsteuerung
[Uc] Steuerkreisspannung 230 - 240 V AC 50 Hz
Zusatzmerkmale
Netzwerkfrequenz 50 Hz
[Ue] Betriebsbemessungsspannung 220 - 240 V AC 50 Hz
Max. Leistung 2,1 W bei 220 - 240 V AC
[Ui] Bemessungs-Isolationsspannung 440 V AC 50 Hz
[Uimp] Bemessungs-Stoßspannungsfestigkeit 4 kV
Typ des Steuersignals Gewartet
Taktfrequenz 100 Schaltvorgänge/Tag
Lokale Signalisierung Aktionsanzeige
Halteleistungsaufnahme in VA 6,5 VA
Anzugsleistung in VA 53 VA
Montagemodus Aufsteckbar
Montagehalterung 35 mm symmetrische DIN-Schiene
9-mm-Raster 6
Höhe 85 mm
Breite 54 mm
Tiefe 60 mm
Farbe Weiß
Mechanische Lebensdauer 1000000 Zyklen
elektrische Lebensdauer 100000 Zyklen IEC/EN 61095 40 A 50 Hz AC-7A
30000 Zyklen IEC/EN 61095 15 A 50 Hz AC-7B
30000 Zyklen IEC/EN 61095 50 Hz AC-7C
100000 Zyklen EN/IEC 60947-4-1 50 Hz AC-1
30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-3
30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-5A
30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-5B
Typ der Technologie Desynchronized neutral pole
Einsatzbedingungen LED lighting should be controlled as a group
Kabeleinführung Unten
Anschlüsse - Klemmen Steuerkreis: Tunnelklemmen2 Kabel 1,5 mm² fest
Steuerkreis: Tunnelklemmen1 Kabel 1,5…2,5 mm² fest
Stromkreis: Tunnelklemmen1 Kabel 6…16 mm² flexibel
Stromkreis: Tunnelklemmen1 Kabel 6…25 mm² fest
Steuerkreis: Tunnelklemmen2 Kabel 1,5…2,5 mm² flexibel
[M] Anzugsdrehmoment Steuerkreis: 0,8 Nm
Stromkreis: 3,5 Nm
Produktkompatibilität IACTp
IACTc
IACTs
IATEt
Kompatibilitätscode ICT
Marktsegment Kleingewerbe
Gebäude
Montage
Normen IEC/EN 61095
Geräuschpegel 30 dB
Wärmeabgabe 2,1 W bei 50/60 Hz
Schutzart (IP) IP20 entspricht IEC 60529
IP40 (modulares Gehäuse) entspricht IEC 60529
Verschmutzungsgrad 2
Tropentauglichkeit 2 entspricht EN 60947-4-1
2 entspricht EN 61095
2 entspricht IEC 1095
Relative Luftfeuchtigkeit 95 % bei 55 °C
Betriebshöhe 2.000 m
Umgebungstemperatur bei Betrieb -5…60 °C
Umgebungstemperatur bei Lagerung -40…70 °C
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Gewicht 362,000 g
VPE 1 Höhe 6,000 cm
VPE 1 Breite 11,100 cm
VPE 1 Länge 12,200 cm
VPE 2 Art BB1
VPE 2 Menge 4
VPE 2 Gewicht 1,524 kg
VPE 2 Höhe 11,500 cm
VPE 2 Breite 12,500 cm
VPE 2 Länge 25,000 cm
VPE 3 Art S03
VPE 3 Menge 24
VPE 3 Gewicht 9,716 kg
VPE 3 Höhe 30,000 cm
VPE 3 Breite 30,000 cm
VPE 3 Länge 40,000 cm
Vertragliche Gewährleistung
Gewährleistung 18 Monate

Nachhaltigkeit

Environmental data
WEEE Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen
Kreislaufwirtschaftsprofil Keine besonderen Recycling-Verfahren erforderlich
Verpackung ohne Kunststoff Nein
Verpackung mit Recycling-Karton Nein
SCIP-Nummer 6763a476-30bc-4d05-a4bb-93f8d65c3771
Rücknahme No
CO2-Bilanz (kg CO2 eq.) 431
