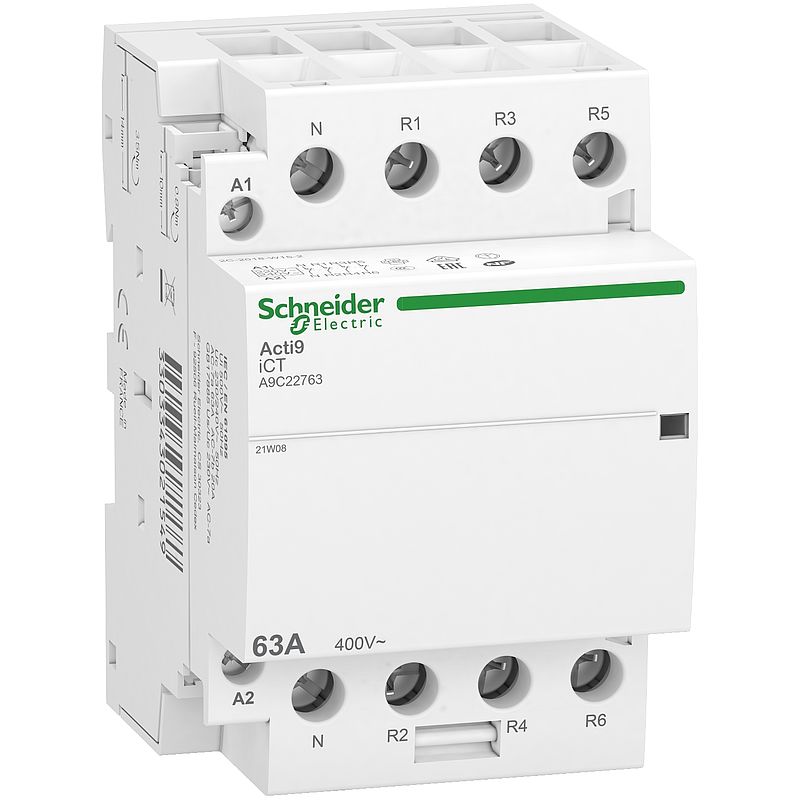

Installationsschütz iCT, 63A, 3P+N, 4-Öffner Kontakte, 220/240V 50Hz

A9C22763

Materialpreisgruppe : D3

245,00 EUR

EAN Code: 3606489737160

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Declaration of Conformity (Sustainability)	Download
Konformitätserklärung	Download
Produktumweltprofil	Download
Broschüre	Download
Application Notes	Download
Promotional video	Download
Certificate	Download
CAD	Download
Katalog	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile (1)

Zusatzausrüstungen (7)

Spezifikationen

Hauptmerkmale
Produktsortiment	Acti9
Produktname	Acti9 iCT
Produkt- oder Komponententyp	Schütz
Kurzbezeichnung des Geräts	iCT
Geräteanwendung	Beleuchtung
Pole	3P + N
Nennbetriebsstrom Ie	63 A AC-7A 20 A AC-7B
Zusammensetzung des Polkontakts	4 Ö
Netzwerktyp	AC
Kontrolltyp	Fernsteuerung
[Uc] Steuerkreisspannung	230 - 240 V AC 50 Hz
Zusatzmerkmale
Netzwerkfrequenz	50 Hz
[Ue] Betriebsbemessungsspannung	220 - 240 V AC 50 Hz
Max. Leistung	2,1 W bei 220 - 240 V AC
[Ui] Bemessungs-Isolationsspannung	440 V AC 50 Hz
[Uimp] Bemessungs-Stoßspannungsfestigkeit	4 kV
Typ des Steuersignals	Gewartet
Taktfrequenz	100 Schaltvorgänge/Tag
Lokale Signalisierung	Aktionsanzeige
Halteleistungsaufnahme in VA	6,5 VA
Anzugsleistung in VA	53 VA
Montagemodus	Aufsteckbar
Montagehalterung	35 mm symmetrische DIN-Schiene
9-mm-Raster	6
Höhe	85 mm
Breite	54 mm
Tiefe	60 mm
Farbe	Weiß
Mechanische Lebensdauer	1000000 Zyklen
elektrische Lebensdauer	100000 Zyklen IEC/EN 61095 63 A 50 Hz AC-7A 30000 Zyklen IEC/EN 61095 20 A 50 Hz AC-7B 30000 Zyklen IEC/EN 61095 50 Hz AC-7C 100000 Zyklen EN/IEC 60947-4-1 50 Hz AC-1 30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-3 30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-5A 30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-5B
Typ der Technologie	Desynchronized neutral pole
Einsatzbedingungen	LED lighting should be controlled as a group
Kabeleinführung	Unten
Anschlüsse - Klemmen	Steuerkreis: Tunnelklemmen2 Kabel 1,5 mm² fest Steuerkreis: Tunnelklemmen1 Kabel 1,5…2,5 mm² fest Stromkreis: Tunnelklemmen1 Kabel 6…16 mm² flexibel Stromkreis: Tunnelklemmen1 Kabel 6…25 mm² fest Steuerkreis: Tunnelklemmen2 Kabel 1,5…2,5 mm² flexibel
[M] Anzugsdrehmoment	Steuerkreis: 0,8 Nm Stromkreis: 3,5 Nm
Produktkompatibilität	IACTp IACTs IACTc IATEt
Kompatibilitätscode	ICT
Marktsegment	Kleingewerbe Gebäude
Montage
Normen	IEC/EN 61095
Geräuschpegel	30 dB
Wärmeabgabe	2,1 W bei 50/60 Hz
Schutzart (IP)	IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529
Verschmutzungsgrad	2
Tropentauglichkeit	2 entspricht EN 60947-4-1 2 entspricht EN 61095 2 entspricht IEC 1095
Relative Luftfeuchtigkeit	95 % bei 55 °C
Betriebshöhe	2.000 m
Umgebungstemperatur bei Betrieb	-5…60 °C
Umgebungstemperatur bei Lagerung	-40…70 °C
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	359,000 g
VPE 1 Höhe	6,000 cm
VPE 1 Breite	11,000 cm
VPE 1 Länge	12,000 cm
VPE 2 Art	BB1
VPE 2 Menge	4
VPE 2 Gewicht	1,514 kg
VPE 2 Höhe	11,500 cm
VPE 2 Breite	12,500 cm
VPE 2 Länge	25,000 cm
VPE 3 Art	S03
VPE 3 Menge	24
VPE 3 Gewicht	9,610 kg
VPE 3 Höhe	30,000 cm
VPE 3 Breite	30,000 cm
VPE 3 Länge	40,000 cm
Vertragliche Gewährleistung
Gewährleistung	18 Monate

Nachhaltigkeit

Mit der Kennzeichnung Green Premium^TM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO₂-Fußabdruck.

Weitere Informationen

Nachhaltigkeit

Angebotsstatus nachhaltiges Produkt	Green Premium Produkt
REACh free of SVHC	Ja
EU-RoHS-Richtlinie	Konform EU-RoHS-Deklaration
Toxic heavy metal free	Ja
Mercury free	Ja
WEEE	Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Kreislaufwirtschafts-Profil	Keine besonderen Recycling-Verfahren erforderlich
