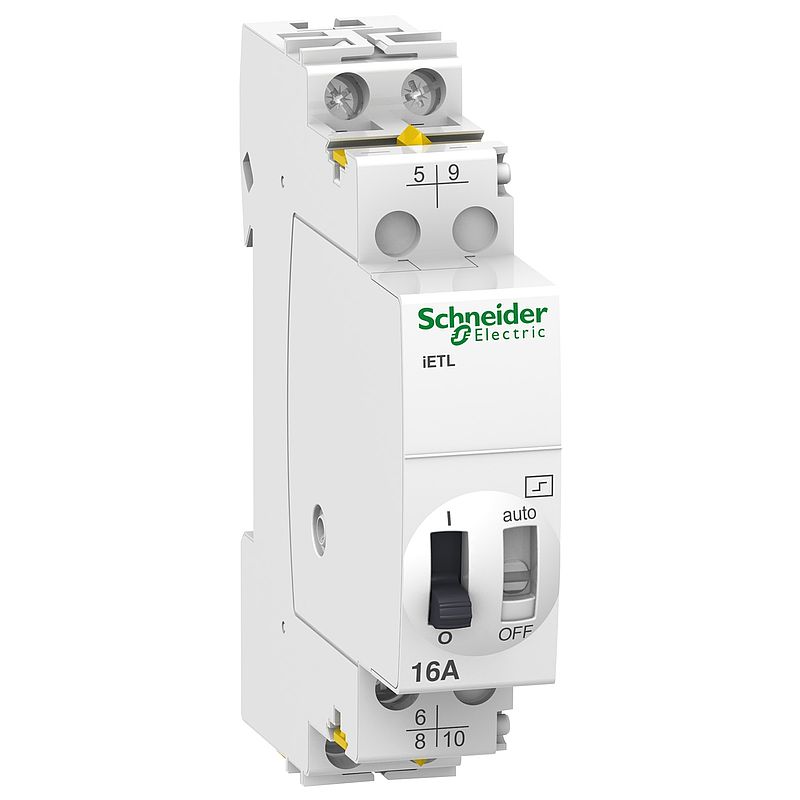

Erweiterung iETL iTL 16, 2P, 1W+1S, 16A, Spule 24VDC, 48VAC 50/60Hz
A9C32216
Materialpreisgruppe
: D3
Hauptdokumente
 Produktdatenblatt |
Download |
|
Declaration of Conformity (Sustainability)
|
Download |
|
Konformitätserklärung
|
Download |
|
Katalog
|
Download |
|
CAD
|
Download |
|
Produktumweltprofil
|
Download |
|
Certificate
|
Download |
Dieses Produkt ist kompatibel mit
Hauptfunktionen: Kompatible Produkte
Hauptfunktionen (5)
Spezifikationen
| Hauptmerkmale | |
|---|---|
| range of product | Acti9 |
| Produkt- oder Komponententyp | Erweiterungsmodul für Impulsrelais |
| Kurzbezeichnung des Geräts | iETL iTL 16 |
| Geräteanwendung | Fernsteuerung |
| Beschreibung der Pole | 2P |
| Zusammensetzung des Polkontakts | 1 C/O + 1 S |
| [In] Bemessungsstrom | 16 A |
| Netzwerktyp | AC | Zusatzmerkmale |
| Netzwerkfrequenz | 50/60 Hz |
| [Ue] Betriebsbemessungsspannung | 415 V AC 50/60 Hz |
| Kontrolltyp | Fernsteuerung Kippschalter |
| Typ des Steuersignals | Impuls |
| Taktfrequenz | 5 Schaltvorgänge/Minute |
| Impulsdauer | 50 ms |
| Fernsteuerbetätigungsart | Leuchtdrucktaster 3 mA |
| Lokale Signalisierung | ON/OFF-Anzeige |
| [Uc] Steuerkreisspannung | 48 V AC 50/60 Hz 24 V DC |
| Einschaltstromversorgung | 19 VA |
| Montagemodus | Befestigt, rechts an TL |
| Montagehalterung | 35 mm symmetrische DIN-Schiene |
| 9-mm-Raster | 2 |
| Höhe | 60 mm |
| Breite | 18 mm |
| Tiefe | 84 mm |
| Farbe | Weiß |
| Elektrische Lebensdauer | AC-21: 200000 Zyklen AC-22: 100000 Zyklen |
| Anschlüsse - Klemmen | Tunnelklemmen - <= 6 mm² |
| Hilfsanschlussklemme | TunnelklemmenSteuerkreis in 0,5…6 mm² |
| Kompatible Produktfamilie | Acti 9 Acti9 iTL iTL Acti 9 Acti9 iTL iTLi |
| Produktkompatibilität | ITL 16A | Montage |
| Normen | EN 669-2-2 EN 669-1 |
| Produktzertifizierungen | GOST |
| Gütesiegel | VDE NF IMQ KEMA CEBEC |
| Geräuschpegel | 60 dB |
| Schutzart (IP) | IP20 entspricht IEC 60529 |
| Verschmutzungsgrad | 3 |
| Tropentauglichkeit | 2 entspricht IEC 60068-1 |
| Relative Luftfeuchtigkeit | 95 % bei 55 °C |
| Umgebungstemperatur bei Betrieb | -20…50 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C | Verpackungseinheiten |
| VPE 1 Art | PCE |
| VPE 1 Menge | 1 |
| VPE 1 Gewicht | 122 g |
| VPE 1 Höhe | 3 cm |
| VPE 1 Breite | 7 cm |
| VPE 1 Länge | 9,5 cm |
| VPE 2 Art | BB1 |
| VPE 2 Menge | 8 |
| VPE 2 Gewicht | 1,035 kg |
| VPE 2 Höhe | 8,5 cm |
| VPE 2 Breite | 9,2 cm |
| VPE 2 Länge | 26,5 cm |
| VPE 3 Art | S03 |
| VPE 3 Menge | 72 |
| VPE 3 Gewicht | 9,805 kg |
| VPE 3 Höhe | 30 cm |
| VPE 3 Breite | 30 cm |
| VPE 3 Länge | 40 cm | Vertragliche Gewährleistung |
| Gewährleistung | 18 months |
Nachhaltigkeit
Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.
Nachhaltigkeit| Angebotsstatus nachhaltiges Produkt | Green Premium Produkt |
EU-RoHS-Richtlinie
|
Konform EU-RoHS-Deklaration |
|
Mercury free
|
Ja |
| WEEE | Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen. |
| Kreislaufwirtschafts-Profil | Keine besonderen Recycling-Verfahren erforderlich |
| Toxic heavy metal free | Ja |
