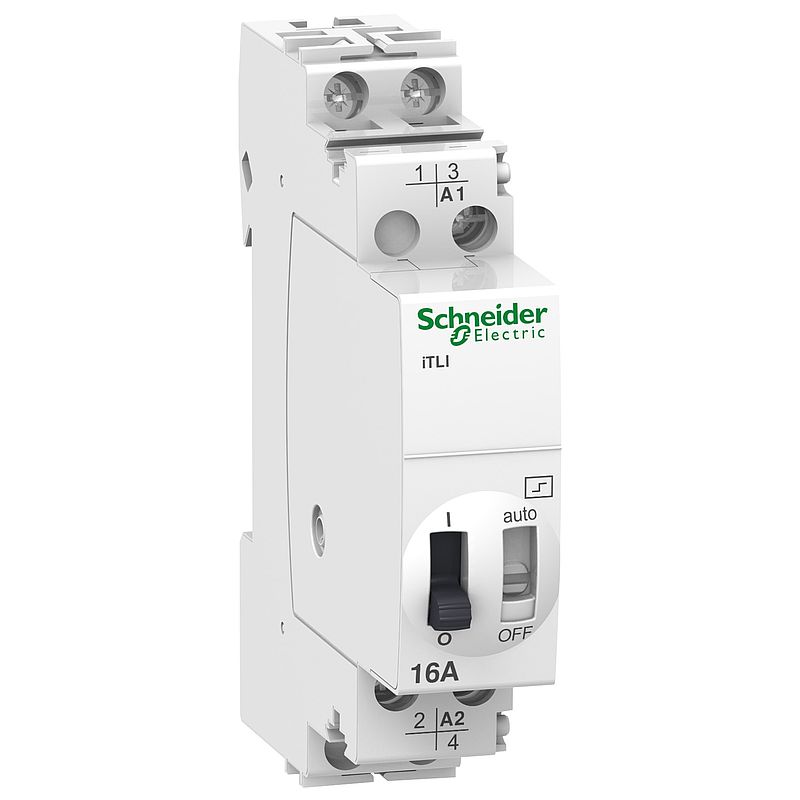

Fernschalter iTLI, 2P, 1S+1Ö, 16A, Spule 24 VDC, 48 VAC 50/60Hz

A9C30215
Materialpreisgruppe : D3
Green Premium
51,50 EUR
EAN Code: 3606480091995
Jetzt kaufen
In den Einkaufswagen
Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt Download
Declaration of Conformity (Sustainability) Download
Konformitätserklärung Download
Katalog Download
CAD Download
Produktumweltprofil Download
Certificate Download
Alle Dokumente

Dieses Produkt ist kompatibel mit

Zubehörteile: Kompatible Produkte

A9A27062

Füll- und Distanzstück, 9mm, weiß

15,25 EUR
Zubehörteile (1)

Erweiterungen: Kompatible Produkte

A9C32216

Erweiterung iETL iTL 16, 2P, 1W+1S, 16A, Spule 24VDC, 48VAC 50/60Hz

40,35 EUR
Erweiterungen (1)

Zusatzausrüstungen: Kompatible Produkte

A9C15405

Fernanzeige iATLs für iTL, 24-240V AC/DC

32,60 EUR
A9C15409

Zentral Ein-/Ausschalten+Anzeige iATLc+s, 24-240V AC

49,40 EUR
A9C15414

Ein-/ Ausschalten mit Dauersignal iATLm, 12-240V AC, 6-110V DC

37,95 EUR
A9C15404

Zentral Ein-/Ausschalten iATLC, 24-240V AC

54,60 EUR
A9C15419

Zeitverzögerung iATEt, 24-230V AC / 24-110V DC

129,00 EUR
A9C15410

Zentral Ein-/Ausschalten mehr. Gruppen Fernschaltern iATLc+c, 24-240V AC

65,70 EUR
Zusatzausrüstungen (6)

Spezifikationen

Hauptmerkmale
range of product Acti9
Produktname Acti9 iTL
Produkt- oder Komponententyp Impulsrelais
Kurzbezeichnung des Geräts iTLi
Geräteanwendung Wechselrelais
Poles 2P
Zusammensetzung des Polkontakts 1 S + 1 Ö
[In] Bemessungsstrom 16 A
Netzwerktyp AC
[Uc] Steuerkreisspannung 48 V AC 50/60 Hz
24 V DC
Zusatzmerkmale
Netzwerkfrequenz 50/60 Hz
[Ue] Betriebsbemessungsspannung 250 V AC 50/60 Hz
Kontrolltyp Spulenabschaltung
Fernsteuerung und manuelle Steuerung
Typ des Steuersignals Impuls
Taktfrequenz 5 Schaltvorgänge/Minute
100 Schaltvorgänge/Tag
Impulsdauer 50 ms - 1 s
Fernsteuerbetätigungsart Leuchtdrucktaster 3 mA
Lokale Signalisierung ON/OFF-Anzeige
Montagemodus Fixiert
Montagehalterung DIN-Schiene
9-mm-Raster 2
Höhe 84 mm
Breite 18 mm
Tiefe 60 mm
Elektrische Lebensdauer AC-21: 200000 Zyklen
AC-22: 100000 Zyklen
Anschlüsse - Klemmen Steuerkreis: Tunnelklemmen 1 Kabel 0,5…4 mm² fest
Steuerkreis: Tunnelklemmen 1 Kabel 0,5…4 mm² fest mit Kabelende
Steuerkreis: Tunnelklemmen 1 Kabel 1…4 mm² flexibel
Steuerkreis: Tunnelklemmen 1 Kabel 1…4 mm² flexibel mit Aderendhülse
Stromkreis: Tunnelklemmen 1 Kabel 1,5…4 mm² fest
Stromkreis: Tunnelklemmen 1 Kabel 1,5…4 mm² fest mit Kabelende
Stromkreis: Tunnelklemmen 1 Kabel 1,5…4 mm² flexibel
Stromkreis: Tunnelklemmen 1 Kabel 1,5…4 mm² flexibel mit Aderendhülse
Drahtabisolierungslänge 11 mm
[M] Anzugsdrehmoment 1 Nm
Kompatible Produktfamilie Acti 9 iATEt
Acti 9 iATLc
Acti 9 iATLc+s
Acti 9 iATLm
Acti 9 iATLs
Acti 9 iETL iTL 16
Acti 9 iATLc+c
Montage
Normen EN 669-2-2
EN 669-1
Produktzertifizierungen CCC
GOST
Gütesiegel KEMA
IMQ
NF
VDE
CEBEC
Geräuschpegel 60 dB
Schutzart (IP) IP20 entspricht IEC 60529 (bei Öffnung)
IP40 entspricht IEC 60529 (im Schrank)
Verschmutzungsgrad 3
Tropentauglichkeit 2
Relative Luftfeuchtigkeit 95 % bei 55 °C
Umgebungstemperatur bei Betrieb -20…50 °C
Umgebungstemperatur bei Lagerung -40…70 °C
Verpackungseinheiten
VPE 1 Art PCE
VPE 1 Menge 1
VPE 1 Gewicht 111,0 g
VPE 1 Höhe 1,8 cm
VPE 1 Breite 7,5 cm
VPE 1 Länge 9,5 cm
VPE 2 Art BB1
VPE 2 Menge 12
VPE 2 Gewicht 1,394 kg
VPE 2 Höhe 8,0 cm
VPE 2 Breite 9,5 cm
VPE 2 Länge 23,0 cm
VPE 3 Art S03
VPE 3 Menge 144
VPE 3 Gewicht 17,304 kg
VPE 3 Höhe 30,0 cm
VPE 3 Breite 30,0 cm
VPE 3 Länge 40,0 cm
Vertragliche Gewährleistung
Gewährleistung 18 months

Nachhaltigkeit

Green Premium

Mit der Kennzeichnung Green PremiumTM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO2-Fußabdruck.

Weitere Informationen

Nachhaltigkeit
Angebotsstatus nachhaltiges Produkt Green Premium Produkt
EU-RoHS-Richtlinie Konform
EU-RoHS-Deklaration
Mercury free Ja
WEEE Das Produkt muss entsprechend bestimmter Hinweise auf Märkten der Europäischen Union entsorgt werden und darf nicht in Haushaltsabfälle gelangen.
Kreislaufwirtschafts-Profil Keine besonderen Recycling-Verfahren erforderlich
Toxic heavy metal free Ja
