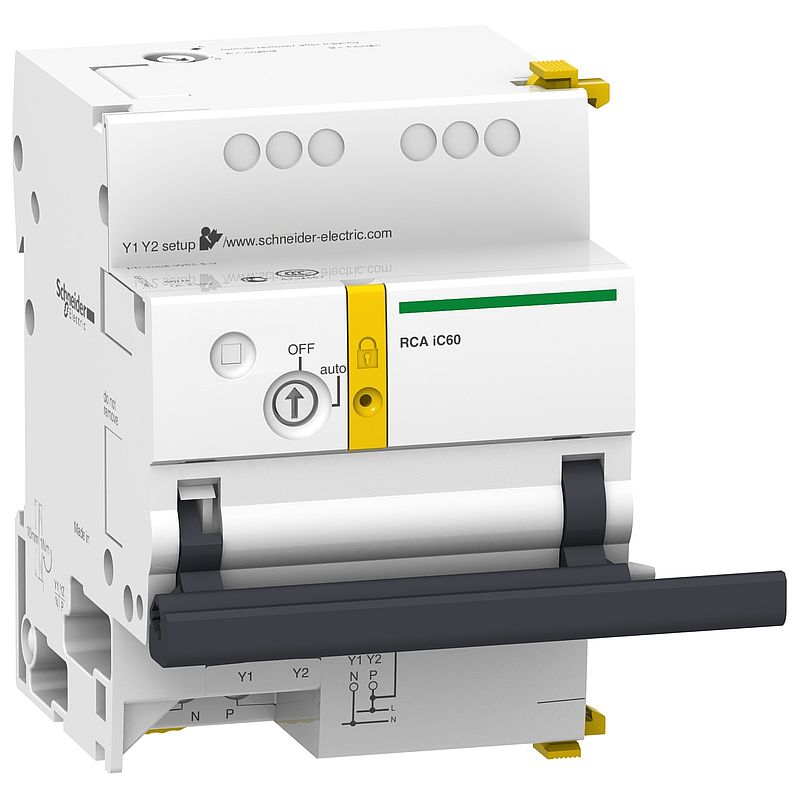

Fernantrieb RCA für iC60 1P/2P, 230V AC, seitlich anbaubar

A9C70112

Materialpreisgruppe : D3

290,00 EUR

EAN Code: 3606480097942

Jetzt kaufen

In den Einkaufswagen

Spezifikationen Nachhaltigkeit

Installateur finden

24/7 Self-Service Für Newsletter registrieren

Hauptdokumente

Produktdatenblatt	Download
Umweltzertifikat (ROHS/REACH)	Download
Gebrauchsanleitung	Download
Benutzerhandbuch	Download
CAD	Download
Katalog	Download
Entsorgungsinformation	Download
Produktumweltprofil	Download

Alle Dokumente

Dieses Produkt ist kompatibel mit

Hauptfunktionen (13)

Spezifikationen

Hauptmerkmale
Produktbereich	Acti9
Produkt- oder Komponententyp	Fernauslöser
Kurzbezeichnung des Geräts	RCA iC60
Zusammensetzung der Signalkontakte	1 OF spannungslose Kontakte
Signalkreisspannung	Spannungsloser Kontakt 24 - 230 V 0,01 - 1 A AC
Zusatzmerkmale
Kontrolltyp	Fernsteuerung Impulsbetrieb und Dauerbetrieb 230 V AC 50/60 Hz
Eingangsstrom	5 mA Impuls 5 mA gewartet
Impulsdauer	>= 200 ms Steuerkreis
[tA] Antwortzeit	< 500 ms
[UH,nom] Bemessungsbetriebsspannung	230 V AC 50/60 Hz
Leistungsaufnahme in W	1 W
[Ui] Bemessungs-Isolationsspannung	400 V
[Uimp] Bemessungs-Stoßspannungsfestigkeit	6 kV
Einstellwert	Modus A: Wiedereinschaltung nach Auslösung autorisiert Modus B: Wiedereinschaltung nach Auslösung gesperrt Autom.: Fernsteuerung autorisiert Aus: Fernsteuerung gesperrt
Lokale Signalisierung	Blitzlicht grün LED: betriebsbereit Blitzlicht orange LED: nicht betriebsbereit
Montagemodus	Fixiert
Montagehalterung	DIN-Schiene
Kompatibilität von Kammschienen und Verteilerblöcken	NEIN
9-mm-Raster	7
Höhe	93 mm
Breite	63 mm
Tiefe	75,5 mm
Produktgewicht	400 g
Farbe	Weiß
Elektrische Lebensdauer	10000 Zyklen
Mechanische Lebensdauer	10000 Zyklen
Vorrichtungen für Vorhängeschlösser	Verriegelbar
Drahtabisolierungslänge	Stromversorgung: 10 mm für unten Verbindung Eingang: 10 mm für unten Verbindung Ausgänge: 8 mm für oben Verbindung
[M] Anzugsdrehmoment	Stromversorgung: 1 Nm Eingang: 1 Nm Hilfsausgang: 0,7 Nm
Kompatible Produktfamilie	Acti 9 Acti9 iC60 Acti 9 Acti9 iC65 Acti 9 iMDU Spannungsadapter
Produktkompatibilität	1P + N iC60 2P iC60 1P iC60 1P iC65 2P iC65 iMDU
Montage
Schutzart (IP)	IP20 entspricht IEC 60529 IP40 (modulares Gehäuse) entspricht IEC 60529
Verschmutzungsgrad	3 entspricht IEC 60947
Überspannungskategorie	II
Tropentauglichkeit	2
Relative Luftfeuchtigkeit	93 % bei 40 °C
Umgebungstemperatur bei Lagerung	-40…70 °C
Umgebungstemperatur bei Betrieb	-25…60 °C
Verpackungseinheiten
VPE 1 Art	PCE
VPE 1 Menge	1
VPE 1 Gewicht	496,000 g
VPE 1 Höhe	9,000 cm
VPE 1 Breite	11,000 cm
VPE 1 Länge	16,200 cm
VPE 2 Art	S03
VPE 2 Menge	14
VPE 2 Gewicht	7,200 kg
VPE 2 Höhe	30,000 cm
VPE 2 Breite	30,000 cm
VPE 2 Länge	40,000 cm
Vertragliche Gewährleistung
Gewährleistung	18 months

Nachhaltigkeit

Mit der Kennzeichnung Green Premium^TM verpflichtet sich Schneider Electric für die Lieferung von Produkten mit erstklassiger Umweltleistung. Green Premium verspricht die Einhaltung aktueller Vorschriften, Transparenz in Bezug auf Umweltauswirkungen sowie Wiederverwertbarkeit und Produkte mit niedrigem CO₂-Fußabdruck.

Weitere Informationen

Environmental data

EU-RoHS-Richtlinie	Konform mit Ausnahmen
Quecksilberfrei	Ja
WEEE	Das Produkt muss nach der spezifischen Abfallsammlung auf den Märkten der Europäischen Union entsorgt werden und darf nicht in Abfalleimer gelangen
SCIP-Nummer	22d60f38-f25b-4d34-b274-088b0fb0346a
Verpackung ohne Kunststoff	Ja
Verpackung mit Recycling-Karton	Ja
PVC-frei	Nein
Rücknahme	No
